Манометр - Росмен - стандартного виконання ціни, області застосування

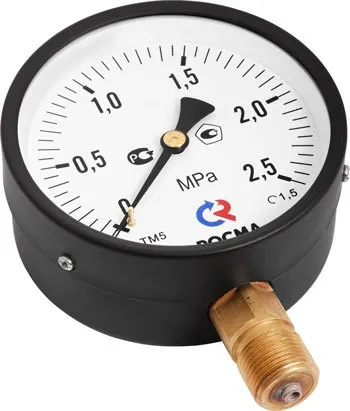

Манометр стандартний використовується для вимірювання надлишкового, вакууметріческого тиску неагресcівних до мідних сплавів рідких і газоподібних, що не в'язких і не кристалізується середовищ з температурою до 150 ° C. Корпус манометрів в стандартному виконанні виконаний зі сталі, механізм - з латунного сплаву. Принцип дії манометрів заснований на залежності деформації чутливого елемента від вимірюваного тиску. Як чутливий елемент використовується трубка Бурдона. Під впливом вимірюваного тиску вільний кінець трубки переміщається і за допомогою спеціального механізму обертає стрілку манометра.

Область застосування: всі галузі промисловості, включаючи теплопостачання, водопостачання, вентиляція, машинобудування.

Діаметр корпусу

40, 50, 63, 100, 150 мм

Клас точності

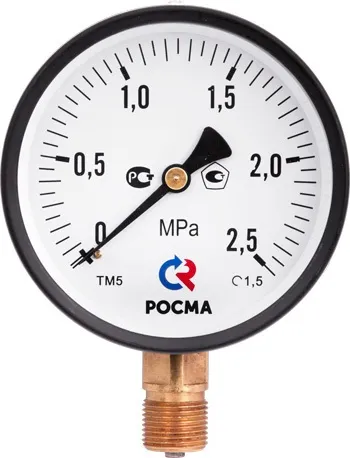

Виконання з заднім фланцем і радіальним приєднанням Ø100, 150 мм
Приклад позначення: ТМ-5 1 0 Попереднє РКТ.00 (0-1 МПа) M20 × 1,5. 1,5

Виконання з заднім фланцем і осьовим приєднанням Ø100 мм
Приклад позначення: ТМ-5 1 0 Попереднє ТКТ.00 (0-1 МПа) M20 × 1,5. 1,5

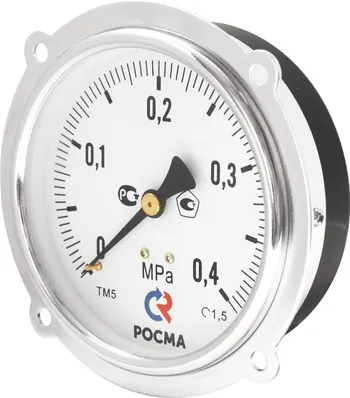

Виконання з переднім фланцем і осьовим приєднанням Ø100 мм
Приклад позначення: ТМ-5 1 0 Попереднє ТКП.00 (0-1 МПа) M20 × 1,5. 1,5

Прилад слід навантажувати тиском поступово і не допускати різких стрибків тиску; НЕ перевищувати діапазон вимірювань. Забороняється використовувати розчинники та абразиви для очищення стекол.

Прилад необхідно виключити з експлуатації і здати в ремонт в разі, якщо: прилад не працює; скло розбите або пошкоджено; стрілка рухається стрибками або не повертається до нульової позначки; похибка показань перевищує допустиме значення. При відсутності тиску стрілка повинна знаходитися в межах ділянки нульової позначки. Відхилення стрілки за межі цієї ділянки свідчить про несправність приладу.

Монтаж / демонтаж виробляти при відсутності тиску в трубопроводі. Прилад повинен бути встановлений або в нормальному робочому положенні (положення приладу з вертикальним розташуванням циферблата (допускається відхилення ± 5 ° в будь-яку сторону)), або у відповідності зі знаком робочого положення, зазначеному на циферблаті. При монтажі обертати прилад дозволяється тільки за штуцер за допомогою гайкового ключа. Прикладати зусилля до корпусу приладу забороняється. Крутний момент при монтажі не повинен перевищувати 20 Н # 8729; м. Підведення тиску здійснюється трубопроводами з внутрішнім діаметром не менше 3 мм.

При вимірі тиску середовища з температурою, що перевищує допустиму робочу температуру, необхідно встановлювати перед приладом петлеву трубку. Також петлевая трубка може встановлюватися для захисту манометра від впливу пульсацій вимірюваного середовища і зменшення впливу температури середовища на точність показань манометра.

Типовий вузол відбору для підключення манометра складається з приварной бобишки з майданчиком під ущільнювальну прокладку (БП ТМ-30-G½ або БП ТМ-30-М20 × 1,5), петлевий трубки, триходового крана. Як ущільнення в різьбових з'єднаннях між приварной бобишкою, краном і манометром рекомендується застосовувати паронітових, фторопластову або мідну прокладку.
