Малюємо друковану плату в sprint layout 6
Програма Sprint Layout 6 на мій погляд найкраща в своєму роді. Призначена вона для проектування друкованих плат різного рівня складності. Програма має простий, інтуїтивно зрозумілий інтерфейс. Також вона не вимагає установки, займає мало місця на диску, і на російській мові. Нижче спробуємо трохи розібратися як користуватися Sprint Layout.

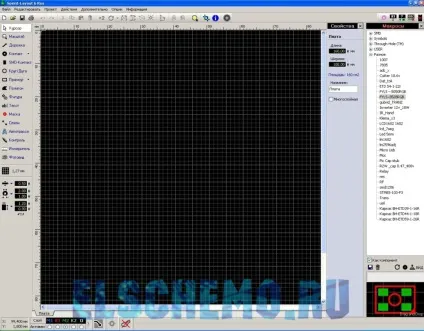

При запуску програми ми побачимо ось таке вікно:

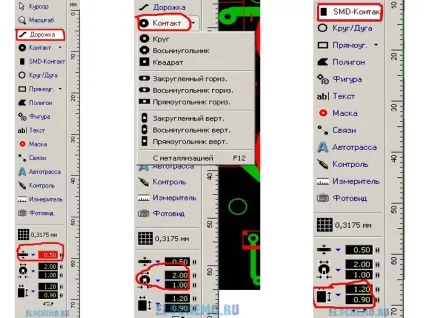

Тут ми вибираємо що будемо малювати, доріжка, контакт, SMD-контакт, полігон, ну і інші елементи. Можна додавати текст, встановлювати зв'язки (перемички), між контактами і так далі. Внизу в цій панелі є панель де можна задати параметри такі як товщина доріжки, діаметр (зовнішній і внутрішній) контакту, розміри SMD-контакту.

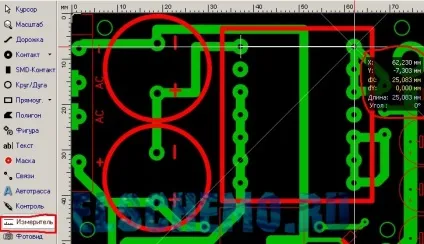

Ще один важливий інструмент - Вимірювач. З його допомогою можна виміряти відстані на платі.
Друга панель - це панель властивостей. Про неї особливо розповісти нічого. Тут задається розмір плати, а також при роботі з компонентами сюди виводяться їх основні властивості.
Панель Макроси - це власне наша бібліотека компонентів. Тут шукаємо потрібний нам компонент і перетягуємо на плату. Якщо потрібного компонента немає, можемо додати. Для цього малюємо його контактні площадки і контур корпусу:
Тиснемо на значок зберегти на панелі макроси:

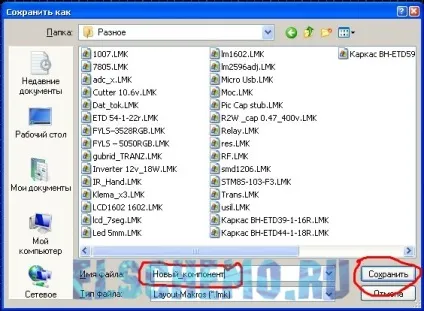

Вводимо назву і натискаємо зберегти.
Після наш компонент з'являється в списку макросів і ми в будь-який час можемо додати його на плату.

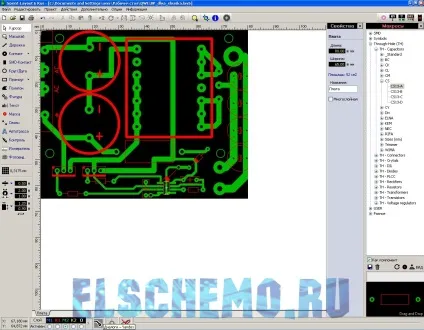

Нижче наведено малюнок простий друкованої плати для инверторного БП.
Внизу є ще панель шарів. Вибираємо той шар на якому малюємо. М1, М2 - верхній і нижній шар доріжок відповідно. К1, К2 - шовкографія. Про - шар контурний. Як видно вони позначені різними кольорами, все інтуїтивно зрозуміло.

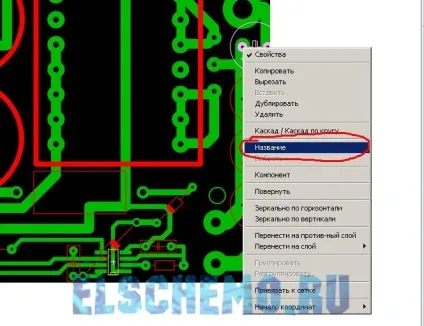

До речі кожен компонент на платі можна підписати. Це іноді зручно коли робите плату без схеми. Для цього клацаємо правою кнопкою миші по потрібному компоненту і в випадаючому списку вибираємо «назва»:
Ну і власне називаємо компонент:

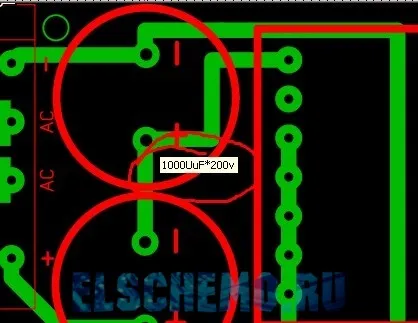

Тепер при наведенні бачимо його назву:

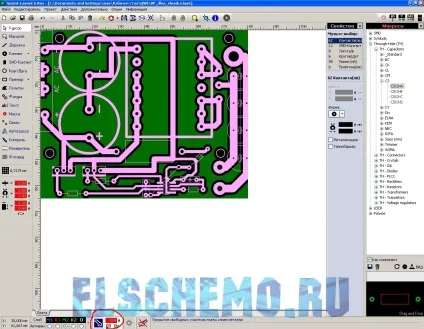

Ще одна корисна фіча, особливо якщо робите плату лутом, це металлизация порожніх ділянок. Таким чином площа травлення стає мінімальною. Для цього виділяємо всю плату (Ctrl + A), і натискаємо кнопочку внизу:

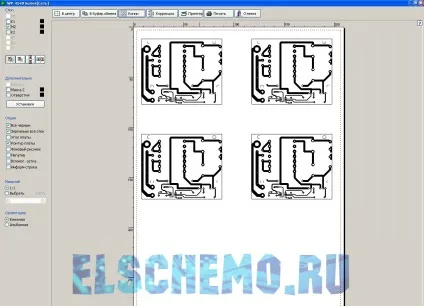

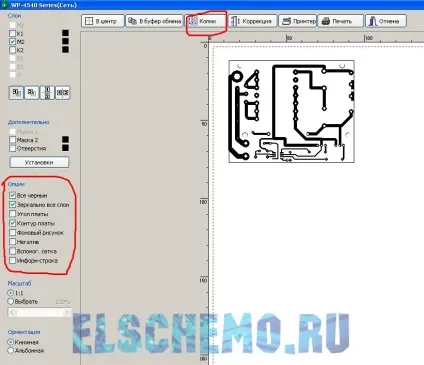

Там же можна встановити зазор між доріжками і металізацією. Ну і, нарешті, розберемося як нам цю плату роздрукувати. Для цього йдемо в Файл-> Друк і бачимо таке вікно:
Нам потрібно вивести на друк тільки доріжки. Тому на панелі шари прибираємо всі галочки крім М2. Далі в панелі опції ставимо галочки: все чорним, дзеркально всі верстви (щоб зберегти цей вид при перекладі зображення на плату), ну і можна поставити контур плати, але це вже на ваш розсуд.
Ну і щоб не всякий випадок робимо кілька шаблонів на аркуші. Тиснемо Копії і виставляємо кількість копій і мінімальна відстань між ними:
Все, можна виводити на друк. Перед цим раджу зайти в налаштування друку і, якщо є, вимкнути опцію економії тонера. У мене немає принтера, тому я друкую плати через віртуальний принтер, який їх виводить в PDF форматі. Потім кидаю на флешку і роздруковую або на роботі, або в салоні друку. На цьому закінчуємо короткий огляд програми Sprint Layout 6.
