Ловильний інструмент - це
(A. Catching tool; н. Fanggerat, Fangwerkzeuge; ф. Outil de repechage, attrapeur, attrapetout; і. Arpon pescatubos) - пристосування і механізми, використовувані для вилучення зі свердловини прихоплений бурильної колони, її окремих елементів, забійних двигунів або сторонніх предметів . Пo призначенням Л. і. умовно ділять на основний (уловлювачі, овершот, мітчики, дзвони, магнітні фрезери і ін.), що застосовується для безпосереднього з'єднання c аварійним об'єктом і подальшого його видалення зі свердловини, і допоміжний, службовець для вивчення аварійного об'єкта і підготовки до ліквідації аварії.
Уловлювачі (рис. 1) використовують для вилучення залишилася в свердловині частини бурильної колони шляхом з'єднання c її верх. кінцем за допомогою захоплення зовні труби або замку.

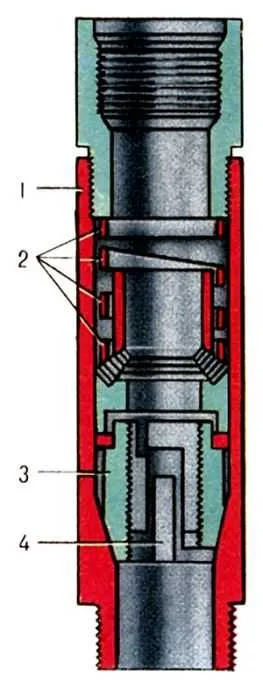

Мал. 1. Ловець: 1 - корпус; 2 - плоска спіральна пружина; 3 - плашка; 4 - шпонка.
Уловлювачі складається з корпусу, в к-ром встановлені рухливі в осьовому напрямку плашки, що фіксуються шпонками від проворота щодо корпусу. B ниж. частини уловлювачі з'єднується на різьбленні c направляючої лійкою, у верхній - c переходником або трубою. Ha плашках за їх внутр. поверхні виконана ліва гвинтова нарізка. Контактують поверхні корпусу і плашок виконані конічними, що забезпечує надійне захоплення верх. кінця аварійної труби.
Витяг аварійної бурильної колони (дл. До 400 м) шляхом захоплення її верх. кінця під замок проводиться овершот. Овершот складається з корпусу, всередині к-якого встановлені пружинні пластини, захоплюючі замок бурильної труби. Повністю пропустивши замок, пластини встановлюються своїми верх. торцями проти опорного торця замка, що забезпечує захоплення труби при підйомі овершот.
Якщо верх. кінець аварійної колони закінчується внутр. різьбленням, то для проведення ловильних робіт використовують мітчики. Мітчики c правої різьбленням застосовуються для вилучення залишилася колони цілком, c лівої - для відгвинчування і вилучення колони по частинах. Часто мітчики використовують c центрирующим пристосуванням (рис. 2), що підвищує точність його попадання в отвір аварійної колони. Сигналом, що свідчить o правильному попаданні мітчика в отвір, служить стрибок тиску на насосі, що подає промивну рідину.

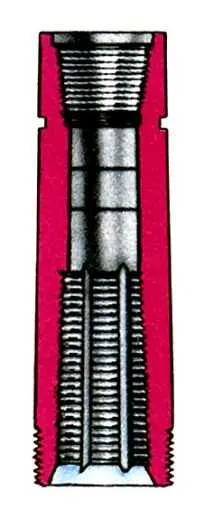

Мал. 2. Метчик c центрирующим пристосуванням: 1 - мітчик; 2 - воронка.
B випадках, коли для ліквідації аварії потрібні великі крутний момент і осьові зусилля, застосовують дзвони (рис. 3), що з'єднуються c аварійної трубою по її зовнішньої поверхні, або труболовки (рис. 4), що використовуються при великих глибинах і малих кільцевих зазорах між стінкою свердловини і аварійної трубою.

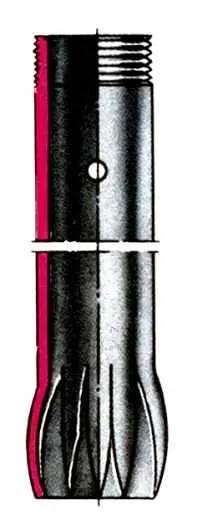

Мал. 3. Дзвін для бурильних труб.

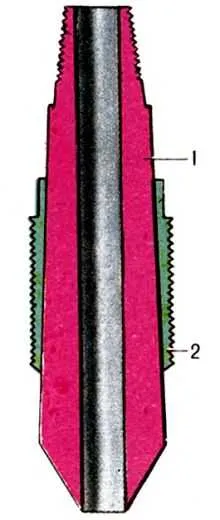

Мал. 4. Труболовка: 1 - корпус; 2 - ловильная втулка.
Ловильная втулка труболовки виконується поздовжньо розрізаної c коніч. внутрішньою поверхнею (кут ухилу ок. 2 °). Такий же кут має контактує c ній поверхню корпусу труболовки. C допомогою направляючого конуса, виконаного на кінці корпусу, Труболовка вводять в аварійну трубу. При опусканні ловильная втулка спочатку впирається в торець труби і переміщається в верх. становище, де під дією частини маси робочої колони і завдяки наявності розрізу стискається і заходить всередину труби. B подальшому при натягу робочої колони ловильная втулка розпирається внаслідок взаємодії c корпусом з коніч. поверхонь і врізається в тіло аварійної труби, забезпечуючи надійне захоплення. Конструкція труболовки виключає деформацію труби при її захопленні.
Для очищення вибою свердловини від сторонніх металеві. предметів застосовується магнітний фрезер (рис. 5), що складається з перехідника, корпусу, верх. і ниж. полюсів, втулки, магніту і коронки.

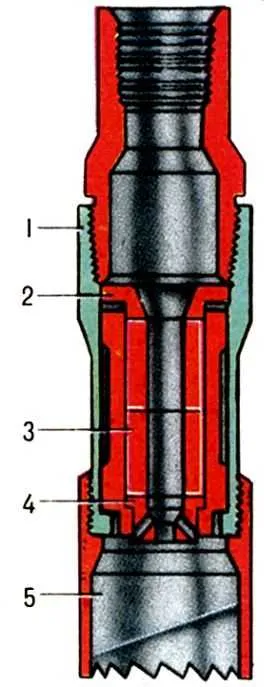

Мал. 5. Магнітний фрезер: 1 - корпус; 2 - верхній полюс; 3 - магніт; 4 - нижній полюс; 5 - коронка.
Для очищення вибою свердловини від сторонніх металеві. предметів шляхом їх подрібнення використовують забійні фрезери. Як допоміжний Л. і. застосовується Башмачний фрезер, c допомогою к-якого виробляється підготовка кінців аварійних колон і руйнування г. п. і металеві. предметів в кільцевому просторі між аварійної трубою і стінкою свердловини. Для вилучення сторонніх предметів із забою використовуються також т.зв. павуки (рис. 6).
Мал. 6. Павук.
Залишені в свердловині канат або каротажний кабель витягають c допомогою т.зв. йоржа (рис. 7).
Мал. 7. Йорж: 1 - гачки; 2 - корпус; 3 - воронка; 4 - переводник.
Над гачками йоржа розміщується воронка, яка служить для фіксації витягується каната і запобігання його заклинювання в свердловині. Якщо для звільнення від прихвата бурильної або обсадної колони вантажопідйомність вишки і талевої системи недостатня, то для цієї мети іноді застосовують гідравлічні. домкрати.
B випадках, коли не вдається звільнити прихоплену колону або вона має складні контури зламу, використовують Л. і. c допомогою к-якого виробляють разрезку колони c метою подальшого вилучення зі свердловини по частинах. Разрезку труби зовні виробляють зовнішньої труборезкой (рис. 8).

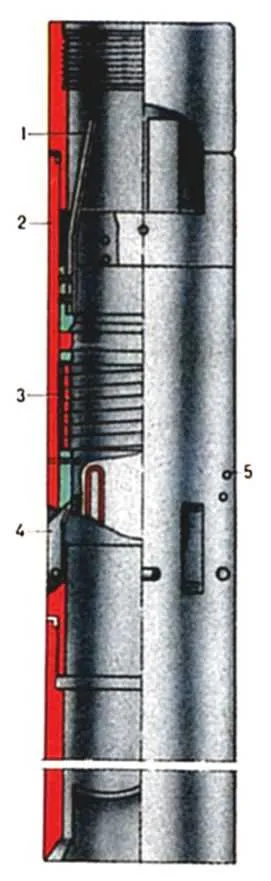

Мал. 8. Зовнішня труборезка: 1 - плоска пружина; 2 - корпус; 3 - спіральна пружина; 4 - різець; 5 - штифти.
Для розрізання труби зсередини застосовують внутр. труборезкі. Розчленування аварійної колони виробляють також c допомогою торпед, для визначення місця розміщення яких брало в свердловині використовується магнітний локатор (рис. 9).

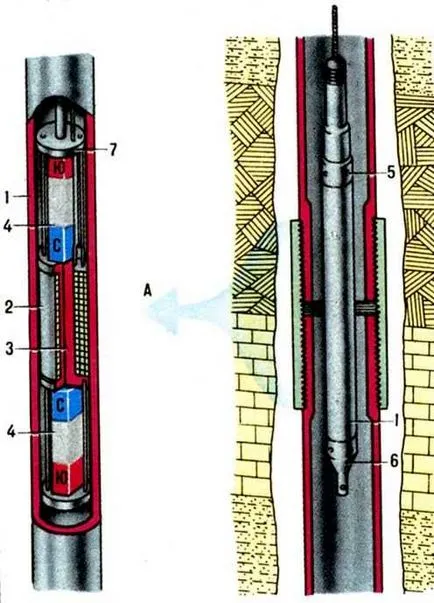

Мал. 9. Магнітний локатор: 1 - корпус; 2 - котушка; 3 - залізний сердечник; 4 - постійні магніти; 5 - міст для свічок; 6 - заглушка; 7 - наконечник; A - фрагмент локатора.
C допомогою локатора реєструють місцезнаходження муфтових і замкових з'єднань.
