Люк в підвал своїми руками відео-інструкція як зробити, креслення, ціна, фото

Виготовити його самостійно нескладно і досить швидко.

На фото - сталева кришка в підвальне приміщення

Навіщо нам підвал під будинком

Перш ніж приступити до його встановлення, давайте вирішимо для себе, а чи так уже потрібен підвал в будинку. Чи зможе він вирішити, покладені на нього завдання і чи не буде він висіти для нас важким тягарем.

Підвалом називають приміщення, у якого підлога розташована нижче рівня нульової позначки будівельного майданчика більш ніж наполовину висоти його стін. Інакше це буде цокольний поверх.

Що впливає на пристрій підвалу

1. Гідрогеологічні умови;
2. Тип грунту. Наприклад, земельні роботи по скельному грунту будуть коштувати дуже дорого, так як неможливо обійтися без спеціальної техніки;
3. Рівень грунтових вод. Коли даний показник перевищує глибину закладення фундаменту, доведеться придбати дорогу гідроізоляцію.

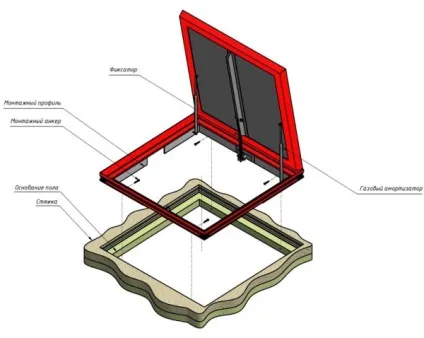

Непомітний люк у підвал під плитку своїми руками

переваги

1. Створює в будинку додаткову корисну площу, яку можна використовувати для зберігання речей, консервації та продуктів харчування. Нерідко тут розміщують майстерню, кімнату для інженерних комунікацій, винний льох та інші.
2. Влаштувавши підвал під основним будинком, вам уже не потрібно думати про зведення на території додаткового підсобного приміщення, тим самим зберігаючи недоторканими будівництвом такі дорогі квадратні метри ділянки.
3. Підвал дозволяє завжди мати теплий і сухий підлогу першого поверху.
4. Господарі отримують додатковий комфорт, так як не потрібно бігти за продуктами в погану погоду в прибудову, можна просто спуститися вниз і взяти все необхідне.

недоліки

Єдине, що може вплинути на рішення пристрою підвалу, його ціна. Вона може досягати чверті всіх витрат на приватний будинок, що дуже немало. Пов'язано це з дорогими земельними роботами, для яких доведеться наймати спеціальну техніку.

Можна все виконати і своїми руками, але це зажадає дуже багато сил і часу. Крім того, буде потрібно ретельне облаштування приміщення, куди входить гідроізоляція, внутрішнє оздоблення і розміщення необхідних полиць.

Кришка для входу в підвал

Даний елемент не тільки закриває вхід, але і є частиною статі, гармонійно поєднуючись з навколишнім його поверхнями. Крім того, вона повинна легко відкриватися і щільно закриватися без зусиль. Нижче буде розказано про те, як зробити люк у підвал самому різними способами. (Див. Також статтю Особливості сходи в підвал.)

Приготуйте матеріали та інструменти:

• листову сталь - товщина не менше 3-5 мм, інакше вона може зруйнуватися;
• металевий куточок;
• жесть;
• болгарку з кругом для різання металу;
• зварювальний апарат;
• щільну гуму;
• пінополістирол;
• шуруповерт;
• саморізи;
• рулетку.

1. Кришку люка в підвальне приміщення необхідно робити строго під розмір шахти, щоб вона встановлювалася точно встик при закриванні. Для цього використовуйте гумовий ущільнювач, який убезпечить підвал від попадання в нього повітря, що може спричинити збільшення температури.
2. Зверху її можна закрити покриттям підлоги, використовуваним в кімнаті, або залишити в такому вигляді, попередньо пофарбувавши фарбою для захисту від іржі. До нижньої частини сталевої пластини приварити по периметру куточок, забезпечивши додаткову жорсткість конструкції.

Порада: залиште місце для вільного ходу, щоб кришка щільно сідала на своє місце.

1. Прокладіть зсередини по кришці утеплювач. Використовуйте для цього пінопласт, який виріжте таким чином, щоб він впритул приєднався до внутрішньої частини куточка.
2. Закрийте кришку листом з жерсті, загніть його з боків і зафіксуйте на саморізи або шурупи.
3. Прикріпіть підвальний люк на зовнішні петлі. Є також електричний варіант механізму закривання-відкривання кришки.

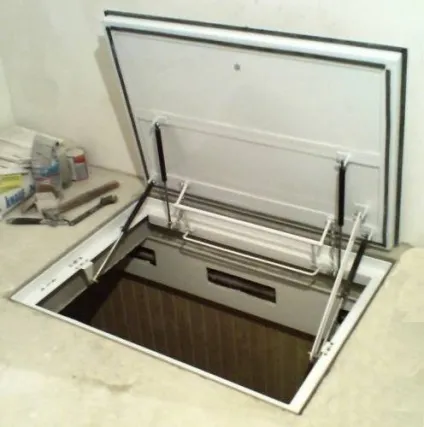

Кришка на газових упорах

електропривод

На відміну від попереднього варіанту, коли люк може відкрити будь-який бажаючий, дана конструкція перетворює підвал в сейф. Небажані відвідувачі потрапити туди не зможуть при будь-якому бажанні. Залежить конструкція від того, як складені креслення люка в підвал своїми руками, майстерності виконавця і фінансових можливостей замовника.

Простий електричний привід для кришки до підвалу

звичайний варіант

• електродвигун;
• труби з дюралюмінію;
• листову сталь;
• болгарку з кругом для різання металу;
• зварювальний апарат;
• електричний кабель;
• трьохпозиційний тумблер;
• джерело струму.

Даний варіант вважається найпростішим, тому застосовується не для особливого захисту льоху, а для спрощення взаємодії з люком. Встановлюють механізм безпосередньо на кришку панелі.

Порада: ніколи не встановлюйте люк на 90 °, залиште місце для вільного зворотного ходу.

Робота конструкції досить проста - подаєте з пульта сигнал на електродвигун, він починає обертатися і приводити механізм в рух. Кришка вгору піднімається завдяки стрижня до кута 80 °, де його стопорить автоматика.

Закрити люк можна натиснувши на другий тумблер на пульті, який включає зворотне обертання валу електромотора і повертає стержень на своє место.Скрить рухомі елементи можна за легкими алюмінієвими трубами або сталевими коробами. Зібрати механізм може досить швидко навіть новачок цієї справи.

висувний механізм

Інструкція нижче підкаже основні дії. Виконуючи її можна заощадити на матеріалах.

• листову сталь товщиною 5 мм;
• металеві ролики з гумовим накатом;
• сталеві стрижні;
• два електродвигуни;
• трьохпозиційний тумблер;
• електричний кабель;
• джерело струму.

Креслення підвальній кришки

Закріпіть сталевий лист на металевих роликах, які будуть приводитися в рух електродвигунами, так як один не зможе виконати поставлене завдання.

На кришці з горизонтальним рухом немає петель і її не можна відкрити натисканням рук, так як в більшості електромоторів є вбудований блокіратор вільного ходу.
