Ливарні опоки (гост 2133-75)

Залежно від способу виготовлення опоки ділять на типи:

I - суцільнолиті зі сталі, чавуну і легких сплавів;

II-зварні з стандартного і спеціального прокату або сталевих литих елементів;

III-з'єднувальні зі сталі і чавуну.

По конфігурації (контуру в світлі) бувають опоки трьох видів: прямокутні (або квадратні), круглі і фасонні.

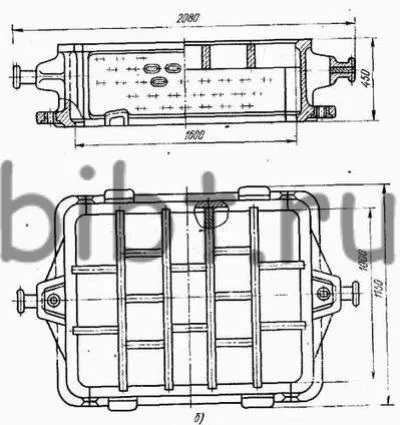

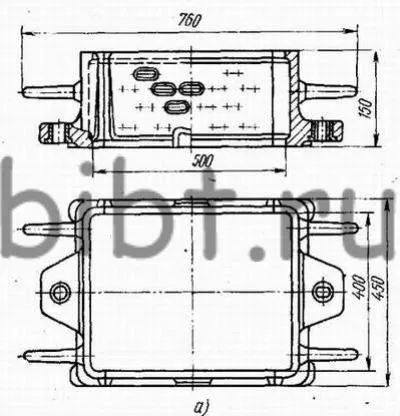

Мал. 23. Ручна (а) і кранова (б) опоки

Опоки, призначені для вертикальної заливки, в бічних або торцевих стінках мають прорізи для виконання каналів літніковойсистеми і спеціальні пристрої (скоби, цапфи) для повороту опок під заливку. Такі опоки використовують і для горизонтальної заливки форм.

Для утримання суміші в великих і середніх опоках роблять ребра (хрестовини), а також відбортовки і ребра на бічних і торцевих стінках. Хрестовини виконують з боку набивання опоки формувальної сумішшю.

Для виведення газів з форми при заливці їх розплавом, а також для зменшення маси на бічних і торцевих стінках опок роблять круглі або овальні отвори, наявні в шаховому порядку.

Для центрування опок є вушка з центрирующими втулками або штирями; для підйому і переміщення - скоби, цапфи, ручки.

Розміри і конструкція опок нормалізовані (табл. 90).

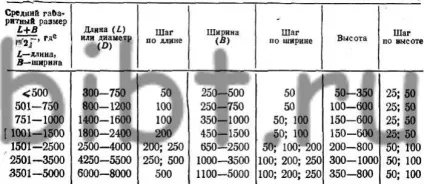

90. Розміри нормалізованих опок, мм

Орієнтовні дані по масі нормалізованих опок з формувальної сумішшю і без неї наведені в табл. 91.

91. Орієнтовні дані по масі ливарних опок

Розмір опоки в світлі, мм

Висота опоки, мм

Парування і центрування опок виконують за допомогою штирів (див. Ескіз до табл. 96, формування по нероз'ємною моделі), які бувають знімними і закріпленими на опоке. Штирі повинні забезпечувати плавність з'єднання опок і не допускати перекосу. Для легкого і правильного сполучення одну втулку опоки роблять круглої, другу - овальної. Втулки і штирі повинні бути загартованими і не мати дефектів.

Опоки періодично оглядають і кричи наявності дефектів ремонтують або бракують.
