Інструменти для нарізування зовнішніх різьб
Закріплюється плашка за допомогою гвинтів. В даний час нарізування різьб із використанням таких плашок здійснюється досить рідко, так як вони не забезпечують достатньої точності різьблення.
Воротки для круглих плашок (рис. 3.96) являють собою круглу рамку з виточенням, в отворі якої поміщається кругла плашка. Плашка в отворі утримується від провертання за допомогою трьох стопорних гвинтів, конічні хвостовики яких входять в поглиблення, виконані на утворює поверхні корпусу плашки. Четвертий гвинт дозволяє регулювати середній діаметр різьби.

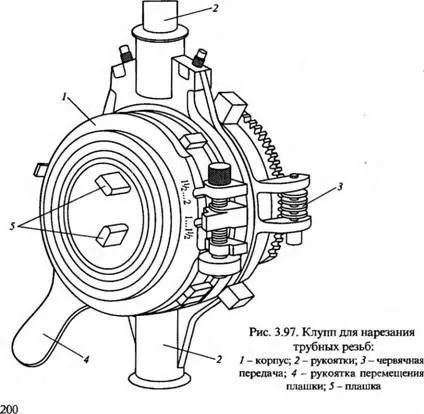

Інструмент і процес нарізування зовнішніх трубних різьб (рис. 3.97). Найбільш часто зовнішня різьба на трубах нарізається з використанням Клупи з розсувними плашками. Клупп забезпечений комплектом плашок для нарізування трубних різьб діаметром 1/2 ...% дюйма, 1 ... 1 '/ 4 дюйма і 1' /2•..2 дюйма і сконструйований таким чином, що переміщаються в його корпусі 1 чотири плашки 5 можуть одночасно наближатися до центру або розходитися від нього. Переміщення плашок забезпечує спеціальне поворотний пристрій КЛУПП - планшайба, що приводиться в рух рукояткою 4. Точна установка плашок на розмір нарізати різьблення здійснюється по лімбу, наявного на корпусі КЛУПП, а настановні переміщення відбуваються за допомогою черв'ячної передачі 3. Після установки плашок на заданий розмір різьблення їх положення фіксується натиском спеціального упору - «собачки». Після нарізування різьблення Клупи НЕ згвинчував з обробленою заготовки, а розсовують плашки поворотом рукоятки 4 КЛУПП і знімають його з обробленої заготовки. Крім ріжучих плашок в КЛУПП є і три напрямні плашки (гладкі, без різьблення). Вони забезпечують стійке положення КЛУПП на трубі в процесі обробки; їх установка проводиться обертанням черв'ячного гвинта передачі 3. На трубах діаметром від дюйма і менше різьблення вручну нарізують спеціальними трубними круглими плашками.
При нарізуванні різьби на трубах слід враховувати характер з'єднання їх в трубопроводі. При нарізуванні різьблення для нероз'ємного трубного з'єднання довжина нарізаної частини труби повинна становити 1/2 довжини сполучної муфти за вирахуванням довжини різьблення, що припадає на 1 ... 1,5 витка різьби. При нарізуванні різьблення для розбірних трубних з'єднань ( «на зганяння») на одній трубі нарізається різьба, як для нероз'ємних з'єднань, а на іншому кінці труби довжина нарізаної частини повинна скласти суму довжини сполучної муфти, контргайки мінус 1 ... 1,5 довжини витка для даної різьблення.

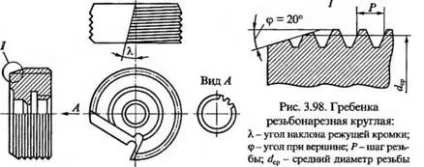

Гребінки резьбонарезні круглі (рис. 3.98) використовуються для нарізування трубної різьби на металорізальних верстатах (токарних і свердлильних) за допомогою спеціальних патронів. Гребінки випускаються комплектами з чотирьох штук; різьблення кожної гребінки комплекту зміщена по відношенню до попередньої на 1/4 кроку різьблення.
Для нарізування різьблень за допомогою гребінок призначені спеціальні гвинторізні самовідкриваючимся головки (рис. 3.99), в які встановлюються всі чотири головки комплекту.

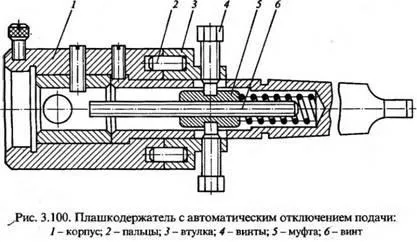

При нарізуванні зовнішніх різьб на свердлильних і токарних верстатах застосовують спеціальне пристосування - ташкодержатель з автоматичним відключенням подачі (рис. 3.100). Пристрій складається з хвостової частини, на якому встановлена втулка з запресованими в неї пальцями 2. Під втулку угвинчені гвинти 4, кінці яких можуть входити в отвори муфти 5. Усередині муфти розміщений регулювальний гвинт 6. Плашка закріплюється гвинтом в гнізді корпусу 1. Пристосування встановлюється або в отвір шпинделя дриля, або в отвір пінолі задньої бабки токарного верстата. При обробці торець оброблюваного стержня виходить з плашки і впирається в торець гвинта 6, змушуючи його переміщатися всередині хвостовика. На гвинті нагвинчена муфта 5, яка, переміщаючись разом з гвинтом б, стискає пружину. Рух муфти 5 через гвинти 4 передається втулці 3, яка переміщається по зовнішній поверхні хвостовика до тих пір, поки пальці 2 не вийдуть з отворів корпусу. У момент виходу пальців 2 з корпусу 1 він разом зі встановленою в ньому плашкою починає обертатися. Перемикаючи обертання верстата на реверсивний, забезпечують висновок плашки із зони різання. Регулюючи виліт гвинта з муфти можна нарізати різьблення різної довжини.
ЗОР (МОР) при нарізанні різьби служать для полегшення умов роботи інструменту, зниження шорсткості обробленої поверхні, а отже, для підвищення якості одержуваної при нарізанні різьби. Вибір МОР залежить від матеріалу оброблюваної заготовки. Так, наприклад, для охолодження сталі (конструкційної, інструментальної та легованої), чавуну, міді і алюмінію найчастіше використовується емульсія. Крім того, для охолодження чавуну і алюмінію застосовується гас.
Нарізування резьб в міді, латуні і бронзи може виконуватися без охолодження.
