Ланцюговий редуктор, ремонт та виготовлення своїми руками, мастило, складання та розбирання

Ланцюговий редуктор - один з найпопулярніших видів, для застосування в мотоблок. Як його зробити своїми руками, і за якими критеріями проводиться розрахунок.

Редуктор представляє собою невід'ємну частину мотоблоків, культиваторів та іншої садової техніки. Це складний механізм, який є передавальною ланкою, що розташоване між пристроями обертання електричного двигуна або двигуна внутрішнього згоряння до кінцевого робочого агрегату. З головних показників, якими володіє ланцюгової редуктор, можна виділити:

• Передану потужність;
• Коефіцієнт корисної дії;
• Число провідних і ведених валів обертання.

На обертальні пристрої кріплять зубчасті передачі, що передають, знижують і регулює рух приводу ланцюгового конвеєра.

Особливості

Ланцюгові редуктори можуть бути різними, однак в основному вони розбірні, чи то пак мають болтове з'єднання. Це дає можливість проводити легку візуальну діагностику, вчасно виявляти будь-які відхилення в шестерінки і ланцюгах, а також мастило буде зручно наноситися на механізм.

З головних переваг ланцюгових редукторів можна виділити:

• Наявність функції реверсу;
• Просту експлуатацію;
• Високий рівень надійності транспортера.

Найбільш часті поломки ланцюгових редукторів пов'язані з розривом ланцюга або з її розтягуванням. Ці несправності дуже легко усуваються навіть людьми, які не мають особливих технічних навичок. Це великий плюс, так як ремонт ланцюгового редуктора не вимагає звернення до фахівця.

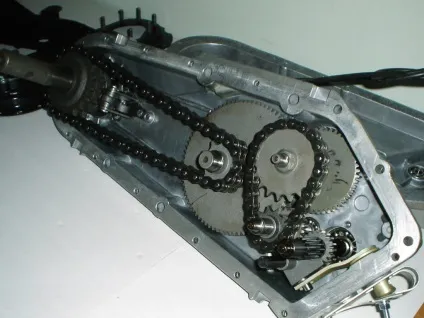

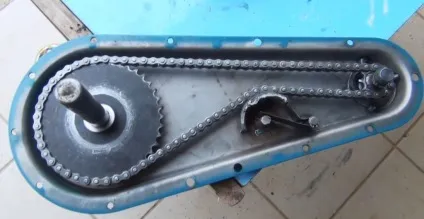

Редуктор має досить просту будову. З його складових можна відзначити ланцюг і дві зірочки, верхній і нижній. Нижня зірочка розташована на робочому валу, за рахунок чого відбувається робота механізму, в якому для зменшення його зносу використовується мастило. За таким же принципом працює ручної ланцюгової редуктор. Наявне передавальне число на зірках, дозволяє збільшити зусилля на фрезах. В даному варіанті є тонкий корпус, так як за рахунок цього відбувається максимальне заглиблення фрез. Корпус оснащений отворами з підшипниками, на них і розташовані вали. Нижче буде описано процес, як зробити самостійно збірку ланцюгового редуктора і провести розрахунок.

Підготовчі роботи

Щоб зробити саморобний шестерний ланцюгової редуктор, потрібно наступні інструменти і матеріали, а зокрема наявність:

• Зірок, з продуманим числом зубців, щоб забезпечити потрібне передавальне число;
• Веденого вала;
• Підшипників потрібного розміру, щоб встановити провідний і ведений вал;
• Ланцюги потрібного розміру;
• Куточки з металу, щоб закріпити картер;
• Картер.

Перш ніж приступити до процесу виготовлення потрібно зробити певний розрахунок, який вказуватимуть оцінку:

• Передавального числа;
• Типу редуктора;
• Величин навантаження на вали;
• Габаритних розмірів передавальних механізмів, що буде залежати від обраного типу редукторів.

Коли розрахунок закінчений, можна приступати до складання.

процес складання

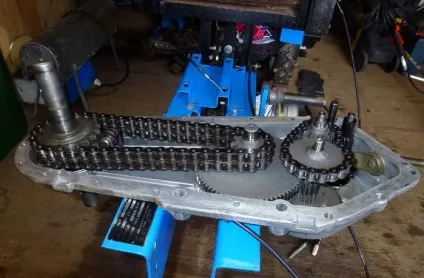

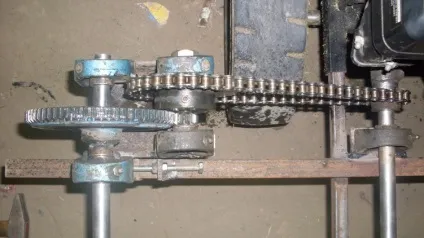

Буде краще почати робити саморобний редуктор з установки провідною зірки першого ступеня редуктора на вихідний вал. Кріпити зірку можна по-різному, в кожній конструкції індивідуально. Можна зафіксувати шпонкой, фланцем, а також точковим зварюванням. Збірка веденого вала проводиться за допомогою 2 піввісь. На їх кінцях потрібна наявність відповідних фланців. Між фланцями, на своє місце потрібно встановити провідну зірочку 2 ступені, після чого можна збирати піввісь в цілу конструкцію, використовуючи з'єднання болтом.

Щоб організувати захист ланцюгової передачі, блок 2 ступеня редуктора захищають захисним корпусом. Крім захисної функції, він виконує функцію резервуара, в якому знаходиться рідина. Вона здатна забезпечувати плавну роботу і сприяти зниженню зносу деталей при терті.

У корпусі потрібно передбачити наявність співвісних посадочних гнізд, куди відбувається установка підшипників, що служать валовий опорою. Щоб встановити ведений вал, потрібні звичайні кулькові підшипники, які мають циліндричний корпус.

За рахунок конструктивної особливості, ексцентрик здатний змінювати місце розташування на кут в гнізді, до 15 °. Разом з ним змінюється і розташування ведучого редукторного вала, що дозволяє проводити регулювання величини натяжки ланцюга.

При роботі механізму дотримується такий розрахунок, що зубці веденої зірки 2 ступені занурюються в знаходиться в ємності масло, щоб вийшла мастило. За рахунок обертання, мастило рівномірно розподіляється по всіх вузлах передачі ланцюга.

Можна створити герметизацію кожуха. Для цього потрібно встановити на підшипникові посадочні місця і на роз'ємну лінію корпусу, стандартні герметизирующие прокладки і сальники. Підбираються вони без особливих зусиль, тому що всі розміри в конструкції мають стандарти.

Щоб зроблений редуктор своїми руками мав герметичний корпус, доведеться докласти більше зусиль. Коли використовується нестандартні вироби або оболонки застарілих типів, то знайти на них ущільнювачі буде складніше. Для цих цілей можна застосовувати спеціальні маслостойкие герметики.

висновок

Якщо розрахунок і складання деталей пройшла правильно, то саморобний редуктор НЕ буде гірше заводських моделей. При своєчасній мастилі і контролю стану термін служби може виявитися дуже високим.
