ланцюгові передачі

Передача енергії між двома або кількома паралельними валами, здійснювана зачепленням за допомогою гнучкої нескінченної ланцюга і зірочок, називається ланцюгової.

Ланцюгова передача складається з ланцюга і двох зірочок - провідної 1 (рис. 190) і відомої 2, працює без прослизання і забезпечується натяжними і мастильними пристроями.

Ланцюгові передачі дають можливість передавати рух між валами в значному, в порівнянні з зубчастими передачами, діапазоні межосе-вих відстаней; мають досить високий ККД рівний 0,96. 0,97; ока-викликають меншу, ніж в пасової передачі, навантаження на вал; одним ланцюгом передають обертання декільком зірочкам (валів).

До недоліків ланцюгових передач відносяться: деяка нерівномірність ходу, шум при роботі, необхідність ретельного монтажу та догляду; необ-ходімость регулювання натягу ланцюга і своєчасної мастила; швидкий знос шарнірів ланцюга; висока вартість; витягування ланцюга в період експлуатації і т. д.

Найбільшого поширення ланцюгові передачі отримали в раз-особистих верстатах, велосипедах і мо-тоціклах, в підйомно-транспортних машинах, лебідках, в буровому обладнанні, в ходових механиз-мах екскаваторів і кранів і осо-бенно в сільськогосподарських машинах. Так, наприклад, в самохідному зерновому комбайні С-4 є 18 ланцюгових передач, що приводять у рух цілий ряд його робочих органів. Ланцюгові передачі часто зустрічаються і на підприємствах текстильної та бавовняної промисловості.

Деталі ланцюгових передач

Зірочки. Робота ланцюгової передачі багато в чому залежить від якості зірочок: точності їх виготовлення, якості поверхні зубів, матеріалу і термообробки.

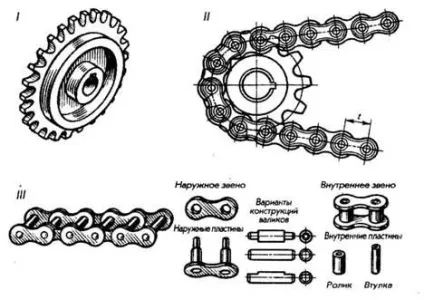

Конструктивні розміри і форма зірочок залежать від параметрів ви-лайливої ​​ланцюга і передавального відносини, що визначає число зубів меншою ведучої зірочки. Параметри і якісні характеристики зірочок встановлені ГОСТ 13576-81. Зірочки роликових і втулкових ланцюгів (рис. 191, I) профилируют по ГОСТ 591-69.

Робочий профіль зуба зірочки для роликових і втулкових ланцюгів окреслено дугою, що відповідає окружності. Для зубчастих ланцюгів робочі профілі зубів зірочок прямолінійні. У поперечному перерізі профіль зірочки залежить від числа рядів ланцюга.

Матеріал зірочок повинен бути зносостійким, здатним сопротив-ляться ударних навантажень. Зірочки виготовляють з сталей 40, 45, 40Х та інших із загартуванням до твердості HRC 40. 50 або цементованої стали 15, 20, 20Х та інших із загартуванням до твердості HRC 50. 60. Для зірочок тихохідних передач застосовують сірий або модифікований чавун СЧ 15, СЧ 20 і ін.

В даний час застосовують зірочки з зубчастим вінцем, изготов-ленним з пластмас. Ці зірочки характеризуються зниженим ізно-сом ланцюга і малим шумом при роботі передачі.

Ланцюги. Ланцюги виготовляють на спеціальних заводах, а їх конструкція, розміри, матеріали та інші показники регламентовані стандартами. За своїм призначенням ланцюга поділяють на такі типи:

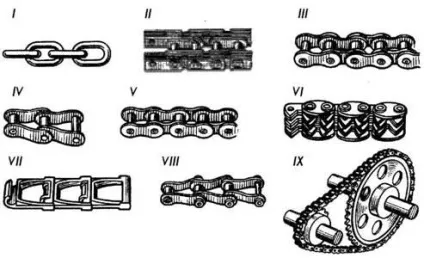

• вантажні ланцюги, (рис. 192, I) службовці для підвіски, підйому і опу-Сканія вантажів. Застосовуються головним чином у вантажопідйомних машинах;
• тягові ланцюги (рис. 192, II), службовці для переміщення вантажів в транспортують машинах;
• приводні ланцюги, службовці для передачі механічної енергії від одного вала до іншого.

Розглянемо трохи докладніше приводні ланцюги, що застосовуються в ціп-них передачах. Розрізняють такі види приводних ланцюгів: роликові, втулкові, зубчасті і гачкові.

Роликові ланцюги (рис. 192, III) складаються з чергуються зовнішніх і внутрішніх ланок, які мають відносну рухливість. Ланки виконані з двох пластин, напресованих на осі (зовнішні ланки) або на втулки (внутрішні ланки). Втулки надіті на осі сполучених ланок-їв і утворюють шарніри. Щоб зменшити знос зірочок при набіганні на них ланцюгів, на втулки надягають ролики, які замінюють тертя скільки-вання тертям кочення (рис. 191, II і III).

Осі (валики) ланцюгів розклепують і ланки стають нероз'ємними. З'єднання кінців ланцюга виробляють: при парному числі ланок - з'єднай-них ланкою, а при непарному - перехідним.

При великих навантаженнях і швидкостях з метою зменшення кроку і діаме-тра зірочок застосовують багаторядні роликові ланцюги.

Роликові ланцюги з зігнутими пластинами (рис. 192, IV) складаються з однакових ланок, подібних перехідному ланці. Ці ланцюги застосовуються тоді, коли передача працює з ударної навантаженням-кой (реверсування, поштовхи). Деформування пластин сприяє га-шенням ударів, які виникають при вході ланцюга в зачеплення з звез-донькою.

Втулкові ланцюга (рис. 192, V) за своєю конструкцією не відрізняються від попередніх, але не мають роликів, що призводить до посилення зносу зу-бьев. Відсутність роликів здешевлює ланцюг і зменшує її масу.

Втулкові ланцюга, так само як і роликові, можуть бути однорядними і багаторядними.

Зубчасті (безшумні) ланцюга (рис. 192, VI) складаються з набору пла-стин з зубами, шарнірно з'єднаних в певній послідовник-ності. Ці ланцюги забезпечують плавність і безшумність роботи. Їх застосовують при значних швидкостях. Зубчасті ланцюга складніше і до-пиці роликових і вимагають особливого догляду. Робочими гранями пластин, що сприймають тиск від зубів зірочки, служать площині зубів, розташовані під кутом 60 °. Щоб забезпечити достатню через носостойкость, робочі поверхні пластин гартують до твердості Н RC 40. 45.

Для того щоб виключити зісковзування зубчастих ланцюгів із зірочок при роботі, їх постачають напрямними пластинами (бічними або вну-тертя).

Гачкові ланцюга (рис. 192, VII) складаються з однакових ланок спеці-альної форми і не мають ніяких додаткових деталей. Сполучені роз'єднання ланок здійснюються при взаємній нахилі на кут при-близно 60 °.

Втулочно-штирові ланцюга (рис. 192, VIII) збирають з ланок за допомогою штирів, виготовлених зі сталі СТЗ. Штифти розклепують, а в сполучних ланках їх фіксують шплинтами. Ці ланцюги знаходять велике застосування в сільськогосподарському машинобудуванні.

Для забезпечення хорошої працездатності ланцюга матеріали її елементів-тов повинні бути зносостійкими і міцними. Для пластин використовують сталь 50 і 40Х і загартуванням до твердості HRC35. 45, для осей, валиків і втулок - сталь 20Г, 20Х та ін. При твердості HRC54. 62-, для роликів - сталь 60Г при твердості HRС48. 55.

У зв'язку із зносом шарнірів ланцюг поступово витягується. Регульоров-ня натягу ланцюга забезпечується переміщенням осі однієї з зірочок, застосуванням регулюючих зірочок або роликів. Зазвичай натяжні ус-тройства дозволяють компенсувати подовження ланцюга в межах двох зве-Ньєво, при більшій витяжці ланцюга для ланки її видаляють.

Довговічність ланцюга багато в чому залежить від правильного застосування мастила. При швидкості ланцюга (v) дорівнює або менше 4 м / с застосовують пери-одичну мастило, яка здійснюється ручної маслянки через кожні 6. 8 ч. При v s 10 м / с застосовують мастило маслянками-крапельницями. Більш досконала мастило зануренням ланцюга в масляну ванну. При цьому занурення ланцюга в масло не повинно перевищувати ширини пластини. У потужних швидкохідних передачах застосовують циркуляційну струменів-ву мастило від насоса.
