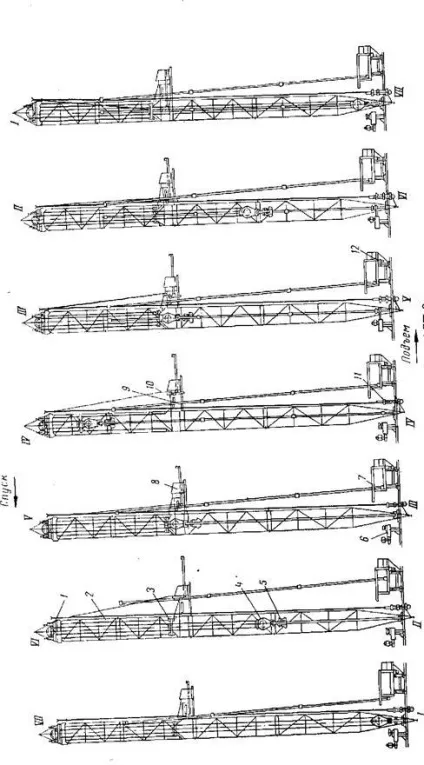

Робота механізмів АСП. На рис. 11 показана схема роботи механізмів АСП при спуску і підйомі труб.
При спуску труб порядок роботи механізмів наступний.
I. Талевий блок знаходиться в крайньому нижньому положенні. Клини утримують колону труб. Ключ АКБ знаходиться в початковому положенні. Механізм захоплення звільняє свічку, що знаходиться над центром свердловини.
II. Талевий блок піднімається по свічці, яка вгорі утримується центратором. Ключ АКБ згвинчувати свічку з колоною труб.
Клини утримують колону. Механізм розстановки свічок переміщує захоплення від центру свердловини.
Талевий блок продовжує підніматися і починає піднімати центратор. Ключ АКБ закінчує згвинчувати свічку з колоною труб. Клини продовжують утримувати колону. Механізм розстановки продовжує рух.
Талевий блок знаходиться в крайньому верхньому положенні. Елеватор утримує колону труб. Клини підняті. Центратор в верхньому положенні. Ключ АКБ знаходиться в початковому положенні. Механізм розстановки підводить захоплення до чергової свічці, встановленої на свічнику.
Талевий блок опускає колону. Клини підняті. Центратор опускається. Ключ АКБ в початковому положенні. Механізм розстановки починає переміщати свічку до центру свердловини.
Талевий блок продовжує опускати колону. Клини підняті. Ключ АКБ знаходиться в початковому положенні. Механізм розстановки продовжує переміщати свічку до центру свердловини.
Талевий блок знаходиться в крайньому нижньому положенні. Клини утримують колону труб. Ключ АКБ знаходиться в початковому положенні. Механізм розстановки продовжує переміщати свічку до центру свердловини.
При підйомі труб механізми працюють в зворотній послідовності.
Призначений для автоматизації спуско-підйомних операцій при бурінні на суші і на морі. Він встановлюється за бажанням замовника на бурових вежах різних конструктивних виконань.
Комплекс механізмів механізації і автоматизації спуско-підйомних операцій (АСП і КМСП) дозволяє механізувати всі операції технологічного процесу спуско-підйому свічок. Застосування механізмів АСП скорочує час спуско-підйомних операцій в порівнянні з ручною розстановкою на 35--40%. Економія часу досягається в першу чергу за рахунок поєднання окремих операцій. Управління комплексом АСП здійснюється однією людиною з пульта управління, який розташований на рівні свічника. Більшість вузлів комплексу механізмів АСП уніфіковані для всіх типів бурових установок. Комплекс АСП для морських бурових установок передбачає установку додаткового механізму розстановки свічок і проміжного магазину.
До складу комплексу АСП входять: центратор, механізм розстановки свічок, механізм захоплення свічки, механізм підйому, пульт управління, свічник і магазин, автоматичний універсальний елеватор. Комплекси розраховані на роботу в комплекті з талевої системою спеціальної конструкції, автоматичним стаціонарним буровим ключем типу АКБ або КБГ, пневматичними клинами, вбудованими в ротор.
Складна конструкція устаткування комплексу АСП, при правильних експлуатації і обслуговуванні істотно скоротить СПО, крім того з використанням комплексу знижуються травматизм і небезпека для життя робочого персоналу.
