Ламповий підсилювач для гітари

Переглядаючи схеми лампових гітарних підсилювачів, я зупинився на тих, чий крайовий каскад зібраний на лампах 6П6С (6V6), у них приємне звучання та знайти їх мені не склало труднощів.

Трансформатори, корпус, лампові гнізда, гумові ніжки для корпусу я придбав на eBay. Після збору всіх деталей я зробив кілька примірок, щоб правильно їх розмістити в корпусі. Ось що в кінцевому підсумку вийшло;

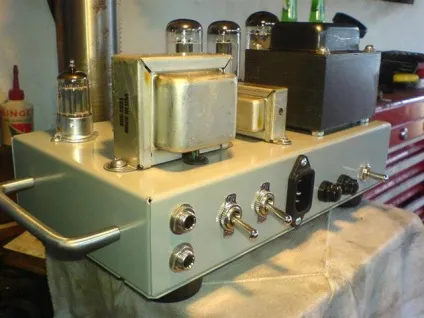

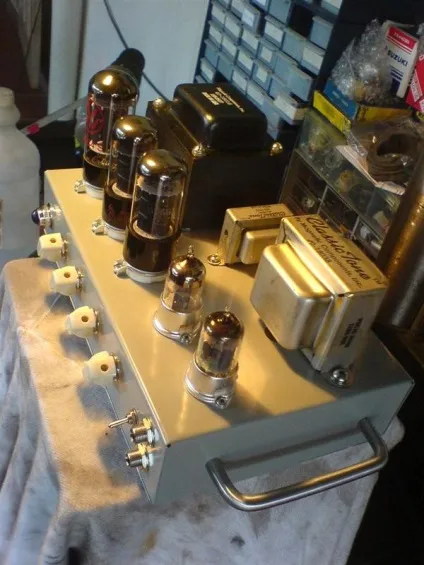

Ламповий підсилювач для гітари, вид спереду

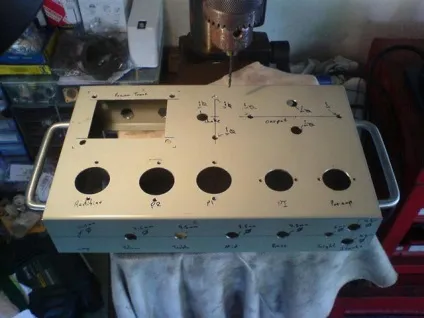

Потім провів 3 години, малюючи і розміщуючи на корпусі деталі за допомогою маркера, після проведення точних вимірювань. Але на жаль, я взяв фотоапарат, щоб зробити пару знімків коли вже майже закінчив і це мене трохи засмутило.

Потім я використовував ганчірку просочену розчинником, щоб видалити розмітку нанесену маркером.

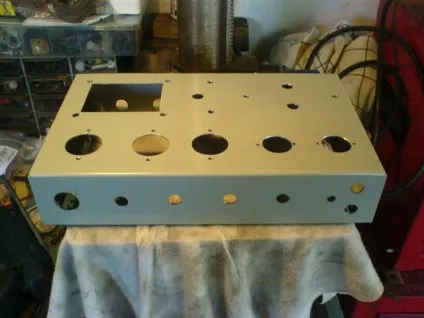

Мені дуже пощастило, що я маю свердлильний верстат і великий діапазон свердел в своєму розпорядженні! Для гнізда лампи на 9 контактів я використовував свердло на 22мм, і 28мм для гнізда лампи на 8 контактів. І тільки для того щоб вирізати отвір для гнізда трансформатора змінного струму я використовував лобзик.

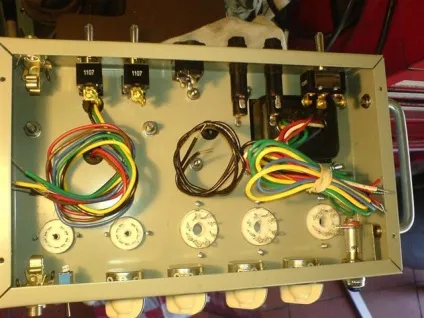

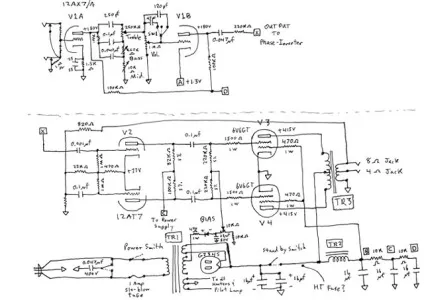

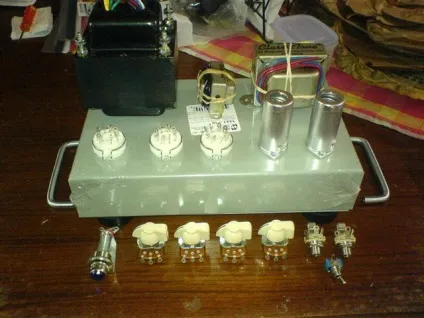

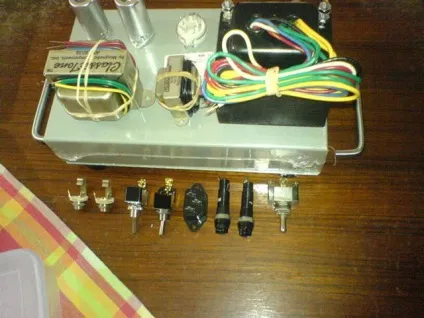

Зробивши кілька пробних примірок, щоб переконатися, що все отвори зроблені, і зроблені саме там де вони повинні бути, я приступив до збірки за схемою. Ось знімок з уже установленимі головними компонентами.

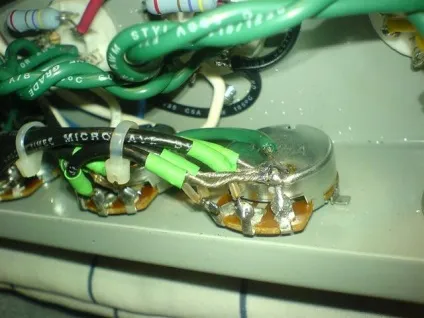

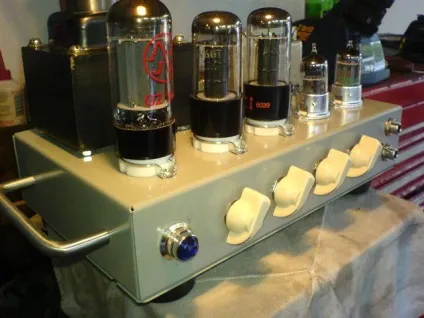

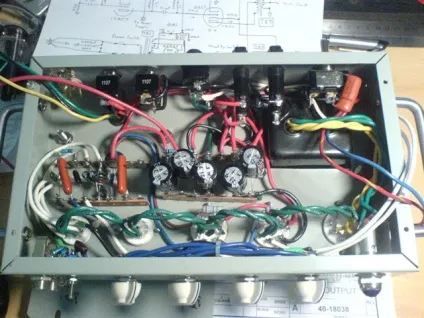

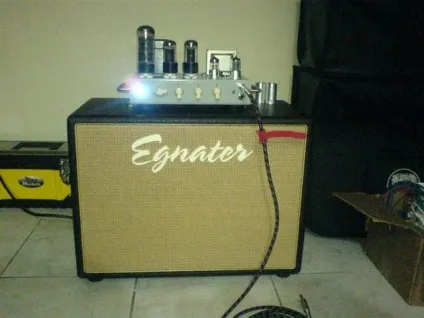

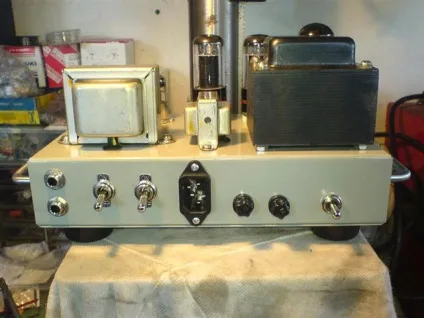

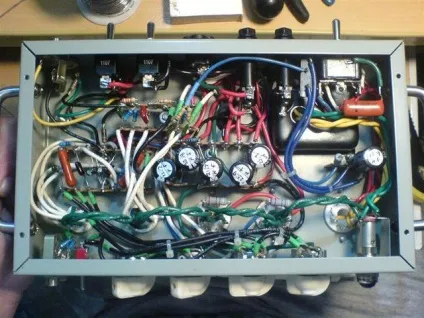

і ось деякі інші знімки з різних ракурсів.
