кутові з’єднання

Такий тип з'єднань найчастіше використовують в кріпленні віконних, дверних блоків, парникових рам, елементів лавок і гойдалок. Кутове з'єднання відрізняється від інших тим, що об'єднуваних деталі розташовують по відношенню один до одного під кутом 90 °. Залежно від використаних кріплень все кутові з'єднання поділяють на з'єднання на шип і на вус.

Кутові з'єднання можуть бути L-образні і Т-образні.

L-образні кутові з'єднання

Вони ще звуться кінцевих і мають безліч варіантів, від простого (впівдерева), до найбільш міцного (на потрійний шип) (рис. 72).

Мал. 72. Кутові кінцеві з'єднання: а - з одинарним відкритим наскрізним шипом; б - з одинарним наскрізним потайним шипом впотемок; в - з одинарним глухим шипом впотемок; г - з потрійним відкритим наскрізним шипом; д - в пряму накладку впівдерева; е - в наскрізний ластівчин хвіст.

Кутові з'єднання на шип мають кілька різновидів. Наскрізне з'єднання на шип (рис. 72, а, б, г, е) може мати в своїй конструкції від 1 до 3 шипів, причому зі збільшенням кількості шипів збільшується і міцність кріплення.

Некрізне з'єднання відрізняється від наскрізного тим, що шипове кріплення відбувається в середині деталей і зовні залишається непомітним. В цьому випадку всередині заготовок роблять невеликі поглиблення під шипи, які трохи глибше, ніж самі шипи, щоб залишилося місце для клею (рис. 72, в).

Кутові з'єднання на вус відрізняються тим, що сторони деталей, що з'єднуються між собою, зрізані під кутом 45 °. Так само як і з'єднання на шип, кріплення на вус можуть бути наскрізними, при яких видно згуртовування, і некрізними, коли саме кріплення зафіксовано всередині деталей.

Наскрізне з'єднання на вус (рис. 73, а) зміцнюють як одним шипом, так і трьома.

Мал. 73. Кутове з'єднання на вус: а - наскрізне; б - наскрізне.

Принцип кріплення тут такий же, як при кутовому некрізних на шип. При некрізних з'єднанні на вус розгледіти положення шипа неможливо. Тут в рівній мірі можуть використовуватися як круглі шипи, так і плоскі - кріплення від цього ні в якій мірі не ослабне (рис. 73, б).

Але при вибірці деревини під шипи обов'язково роблять гнізда трохи більше, ніж самі шипи, щоб потім заготовки легко з'єднувалися між собою.

Шипові з'єднання виконують на клею. Їх ділять на кінцеві, кутові і ящикові. Існує дуже багато варіантів таких з'єднань (рис. 74).

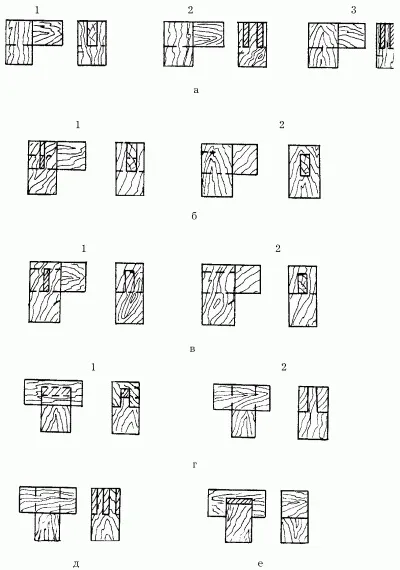

Мал. 74. Кутові шипові з'єднання: а - відкриті наскрізні: 1 - одинарне; 2 - подвійне; 3 - потрійне; б - з полупотемком: 1 - наскрізне; 2 - наскрізне; в - впотемок: 1 - наскрізне; 2 - наскрізне; г - серединне: 1 - наскрізне; 2 - наскрізне; д - серединне подвійне; е - серединний несквозной в паз.

Наприклад, кутові кінцеві з'єднання можна робити з наскрізним шипом, з наскрізним або непрямим шипом впотемок. Такі сполуки застосовують при в'язанні брусів стулок, фрамуг, кватирок, дверей і т. П.

Для будівництва будинку або зведення даху необхідно освоїти ще два типи з'єднання: кутова врубка і врубка в лапу.

З книги: Коршевер Н. Г. Роботи по дереву і склу
