Кутові з’єднання бруса із залишком і без, профільований і клеєний брус

Кутові з'єднання бруса мало відрізняються від укладання кутів дама з колоди. Але не кожен стикається з такими роботами кожен день, а наймати будівельну бригаду при складанні не більшого будинку або лазні хочеться не всім. Ось і виникає питання, як правильно скласти кутові з'єднання з бруса без використання спеціальних кріпильних куточків і з ними? На нього відповімо в цій статті.

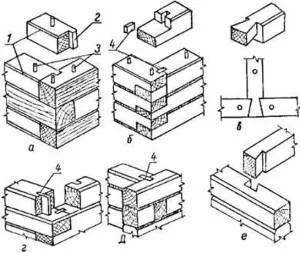

Види кутів зрубу з бруса

З'єднання кутів будівництво будинку з бруса поділяють на:

1. Кут з залишком.
2. Кут без залишку

Кожен з варіантів підрозділяється за способом формування кута на різні варіанти.

Укладання в кут із залишком

Кутові з'єднання будинку з залишком ще називають «в обло». Конструкція вузла замкова, може бути зібрана декількома типами:

1. Одностороннє.
2. Двостороннє.
3. Чотиристороння.

З'єднання в кут одностороннє

Конструкція вузла складається з напис, який виконаний в кожному брусі поперечно. Ширина паза відповідає ширині бруса. Розташування паза верхнє. Такий варіант з'єднання використовується для всіх видів бруса, але частіше зустрічається у профільованого. Профільований брус з'єднувати одностороннім способом простіше через специфіку його конструкції.

З'єднання в кут двостороннє

Конструкція складається з двох пропилов з верхньої та нижньої частини бруса. Глибина пропила дорівнює 1/4 від товщини використовуваного будматеріалу будинку. Виконати таке з'єднання зручно для профільованого, клеєного і обрізного матеріалу. Але нарізати краще у фахівців, так як потрібна точність.

З'єднання в кут чотиристороння

Щоб збільшити міцність будинку використовують чотиристороння з'єднання. В такому вузлі пропили виконують з чотирьох сторін. Укладання ланок такого розпилу зручна як конструктор лего, так як вінці поперечно встають один на одного.

Всі чотири варіанти підходять як для простого, так і профільованого бруса.

Укладання в кут без залишку

Щоб отримати рівні кути будинку, тобто без залишку ланок ( »в лапу») використовують такі види:

У стик

З корінним шипом.

За допомогою шпонок.

Кут «в стик»

Це з'єднання одне з найпростіших і дає можливість працювати з брусом не пошкоджуючи його. Для такого з'єднання використовують будівельне кріплення. Про видах кріплення для бруса можна прочитати ТУТ.

При укладанні торці бруса складаються один до одного і кріпляться за допомогою металевих шипованих пластин з цвяхами, скобами або куточками. Спеціальні металеві кріпильні куточки, кріпити якими зручно т-образні кути. Використання металевих куточків полегшує роботу і скорочує час монтажу будинку. Але цей спосіб ризиковий, так як крім кріплення між собою ланки нічого не тримає. Тому важливо при укладанні щоб торці бруса були рівними і геометрично правильними, без сколів і викривлень. Тільки таким шляхом можна досягти герметичності кута.

Робота з куточками значно скорочує час, але їх потрібно вибирати за розміром відповідно перетину бруса. Скріплювати куточками брус профільований або клеєний не рекомендується, так як їх буде видно і доведеться виконувати обробку стін.

Але навіть точність не дає гарантії і не вбереже брус від поперечних навантажень і продувності. Тому такий кут будинку потрібно додатково утеплювати.

Для будівництва лазні або більшого котеджу такий метод використовувати не рекомендується. У першому випадку високі тепловтрати, у другому довго додатково утеплювати.

Кут з використанням шпонок

Шпонку формують з міцних сортів деревини. У вузлі вона займає місце вкладиша в пропиляних пазах. Пази робляться заздалегідь. Шпонка утримує два бруса і не дає їм рухатися відносно один-одного.

Шпонка може мати різну форму: поздовжня, поперечна і коса. Від конструкції заздрості тип її кріплення в вузлі. Зробити косе кріплення самостійно складно, але зате за якісними характеристиками цей метод займає перше місце.

Кут «докорінної шип»

Кріплення «докорінної шип» використовують частіше за інших. Формують замазці з паза і прямокутного профілю, які випилюють на торцях бруса. Пазів і шпильок може бути від 1 до 5. Але чим складніше конструкція «докорінної шип», тим менше вона міцна. Перед распилами потрібно ретельно розрахувати всі випив.

При укладання в паз використовують додатковий утеплювач з джутового або льняного волокна. Таке кріплення ще називають в «теплий кут». Так як складність конструкції робить конструкцію непродуваемой і у випадку з профільованим брусом додатково утеплювати не потрібно.

Для додання конструкції під будівництво будинку з клеєного бруса більшої міцності в торець забиваються дерев'яні нагеля. Зручно в таких випадках використовувати круглий перетин. Металевими працювати не варто, при розсихання їх стане видно. Тут також доцільно застосовувати кріпильні куточки. Вони посилять конструкцію.

При роботі з кутами з бруса використовуються Нагель, Курдюков, прісек. У пазі при укладанні формується невеликий зазор, який забезпечить вільний рух бруса при усадці. Їли цього зазору не забезпечити, то в подальшому при усадки стіни може перекосити.

Звичайно, формування зазорів збільшить час роботи, але зате збереже брусовий будинок від небажаних наслідків.

Особливості укладання профільованого бруса

При виборі кутового з'єднання під будівництво будинку з профільованого бруса вибір завжди зупиняється на вигляді «в теплий кут». До такого типу відносяться вузли: «з корінням шипом», «ластівчин хвіст» і за допомогою шпонок. Про перший і останній ми вже говорили. А ось «ластівчин хвіст» розберемо.

З'єднання «в ластівчин хвіст»

У торцях випилюється особливий похилий вид паза і шпильки з точними розмірами. В результаті з'єднання виходить міцним і тепловтрати мінімальні. А замок не псує зовнішній вигляд стін фасаду і кімнат.

Основні етапи монтажу «в теплий кут»:

Перед обрізанням потрібно нанести розмітку. Для зручності існують спеціальні металеві куточки - трафарети.

Після розмітки за допомогою пилки випіліваются шип і паз. Потім елементи з'єднують в «теплий кут». Усередині прокладаються джутовий або інший утеплювач.

«Теплий кут» зміцнюється нагелями металевими або дерев'яними. Зсередини можна використовувати кріпильні куточки, вони додадуть конструкції жорсткість. Важливо при монтажі такого з'єднання чергувати в кожному ряду шип і паз, в іншому випадку стіна буде виглядати не естетично, а кут буде не міцним.

Популярність укладання «в теплий кут» пояснюється плюсами конструкції:

• Так як профільований матеріал має точні форми, то кут виходить вітру продуваються і надійним.
• Так як кріплення відбувається за рахунок замку, то додаткове використання куточків і цвяхів не потрібно. А це знижує витрати.
• Поле усадки профільованого бруса кут не відведе і матеріал не потріскається.
• Немає виступає матеріалу, який ускладнює зовнішню обробку.
• Герметичність. Через особливості конструкції кут герметичний.

Звичайно, є два основних плюса при викладенні в теплий кут: це випилювати паз і профіль можна тільки вручну, ціна на таке кріплення. Для прикладу в великих містах середня вартість на випив і укладку «в теплий кут» коштує від 1200 руб. Але можна заощадити, замовивши випілку у компанії виробника або придбавши готовий комплект.
