Курси autocad - дробовий текст в autocad

Дробові тексти є фрагментами тексту одного рядка, розташовані на різних рівнях щодо базової лінії рядка. За допомогою дрібних текстів на кресленнях записуються такі елементи, як натуральні дробу, граничні відхилення розмірів і т.д.

Для створення дрібного тексту

З панелі керування "Малювання" вибрати інструмент "Складний рядок".

Задати рамкою ширину області многострочного тексту.

Ввести текст, який необхідно перетворити в дробовий, відокремивши фрагменти один від одного одним з наступних символів-роздільників:

Коса риска (/): Створення тексту в вигляді звичайного дробу, чисельник і знаменник якого розташовуються один над одним і розділяються горизонтальною лінією.

Решітка (#): Створення тексту в вигляді звичайного дробу, чисельник і знаменник якого розташовуються по діагоналі і розділяються косою рисою.

Кришка (^): Створення дрібного тексту для меж, елементи якого розташовуються один над іншим без розділової риси.

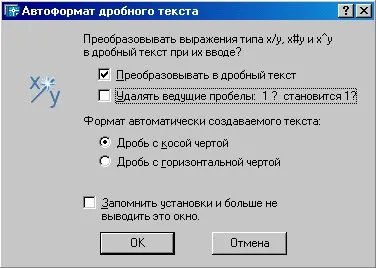

Якщо після чисел, розділених одним із символів-роздільників, ввести будь-яку літеру (не цифри), "пробіл" або "Введення" автоматично викликається діалогове вікно "Автоформат дрібного тексту".

В цьому вікні можна дозволити автоматичне перетворення чисел в дробу, а також включити автоматичне видалення провідних прогалин.

Крім того, для чисел, розділених косою рисою, тут можна вибрати формат дробу (з горизонтальною або косою розділяє рисою).

Якщо автоформатирование дрібного тексту не потрібно, натиснути кнопку "Скасувати".
