Садовій диван своїми руками

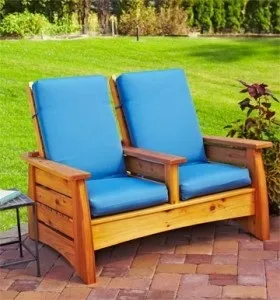

З цим диваном для саду ви можете влаштуватися на терасі з таким же зручністю, як у вітальні.
Сядьте глибше, розслабтеся і насолоджуйтеся бесідою з одним. Можливо, ви розповісте йому про те, як просто виготовити такі меблі. Або будете описувати, як робляться вирізи в середньому шарі елегантних і міцних ніжок, що охоплюють бічні поперечини так само надійно, як в справжніх з'єднаннях з гніздами і шипами. І будьте готові до того, що вас попросять зробити ще один такий же диван.
Виготовте масивні боковини
Прімечаніе.Чтоби диван довше прослужив на відкритому повітрі, ми використовували стійку деревину туї, водостійкий клей і оцинковані кріпильні деталі. Вам необхідно заздалегідь придбати подушки, щоб уточнити розміри деталей.

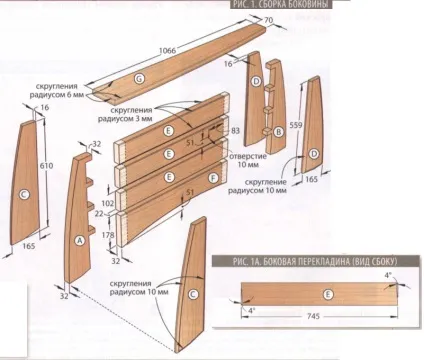

1. Випиляєте середні А, В і зовнішні С, D деталі передніх і задніх ніжок (рис. 1 і 1а). Зовнішні деталі поки відкладіть в сторону.

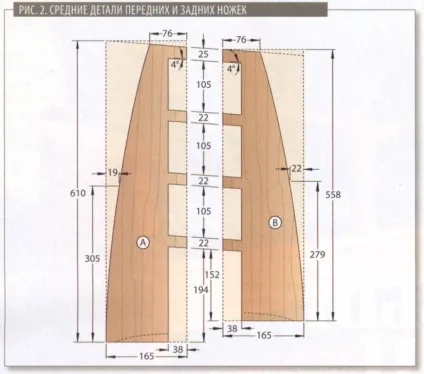

2. Розмітьте нижні вирізи в середніх деталях А. В передніх і задніх ніжок (рис. 2). Виготовте шаблон з 6-міліметрового оргалита або фанери для розмітки трьох верхніх вирізів (фото А). Випиляєте вирізи електролобзиком.

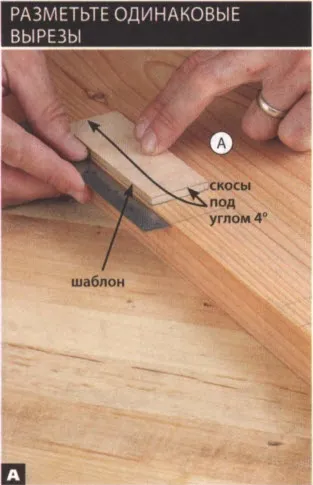

З 6-міліметрового матеріалу зробіть шаблон з паралельними скосами на кінцях під кутом 4 ° для розмітки вирізів в середніх деталях А, В передніх і задніх ніжок.

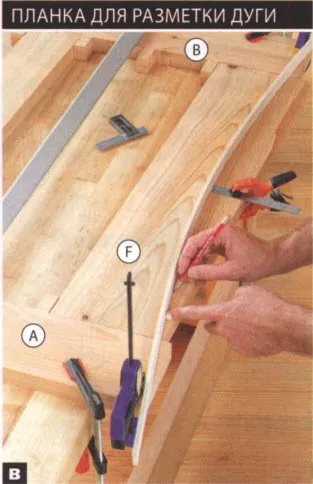

Зігніть 6-міліметрову пружну планку між двома струбцинами. Сталева лінійка або обрізок, притиснуті струбциною, утримають планку в середині вигину на відстані 51 мм від краю.
3. Випиляєте вісім бічних перекладин Е і дві нижні поперечини F. зробивши на їх кінцях скоси (рис. 1 і 1а). Відкладіть дві бічні поперечини в сторону для середньої опори підлокітника. Насухо (без клею) приміряйте нижні і бічні поперечини до середніх деталей ніжок А. В. За допомогою тонкої пружної планки розмітьте дугу на нижньому краї нижньої поперечини і кінцях середніх деталей (рис. 1, 2 і фото В). Виконайте те ж саме з деталями другий боковини, потім випиляти дуги і відшліфуйте нижні поперечини і середні деталі ніжок по контуру.
Вирівняйте торці і краю вирізів середніх деталей А, В з торцями і крайками зовнішніх деталей С, D, щоб розмітити дугу.
4. За допомогою тієї ж планки розмітьте дуги на краях передньої і задньої середніх деталей А, В (рис. 2). Випиляєте їх і відшліфуйте по контуру, а потім за допомогою ці деталі для розмітки залишилися середніх деталей. Насухо зберіть середні деталі і нижню перекладину F. щоб перевести контури на передні і задні зовнішні деталі С, D (фото З). Випиляєте ці деталі, залишаючи невеликий припуск зовні лінії і контура.
5. Приклейте зовнішні деталі С, D до середніх А, В. при цьому їх кромки з боку вирізів повинні бути вирівняні, а з іншого боку зовнішні деталі повинні трохи виступати. Після висихання клею видаліть припуск копіює фрезою (фотоD).
6. отфрезеруйте в зазначених місцях заокруглення на передніх і задніх ніжках (А / С, В / D). бічних поперечинах Е і нижніх поперечинах F (рис. 1), потім відшліфуйте ці деталі наждачним папером № 150. Нанесіть клей в вирізи всіх середніх деталей ніжок і вставте в них бічні і нижні поперечини (фото Е). Розмітьте і просвердлите 10-міліметровий отвір у середній бічний перекладині Е (рис. 1).
Фрезером з копіює фрезою закінчите формування контурів бічних деталей С, D передніх і задніх ніжок.
Вклейте бічні і нижні поперечини Е, F в гнізда передніх ніжок А / С, потім додайте задню ніжку В / D і зафіксуйте збірку струбцинами.
7. Випиляєте бічні підлокітники G. розмітьте дуги, випиляти їх і відшліфуйте по контуру (рис. 3). Отфрезеруйте 6-міліметрові заокруглення зверху і знизу, а потім відкладіть підлокітники в сторону.
8. Випиляєте деталі опори для середнього підлокітника Н-К (рис. 4 і 4а). Зберіть опору Е / Н-К тим же методом, що і боковини A-F. За допомогою того ж шаблону розмітьте вирізи в передніх і задніх середніх деталях опори Н, I. Не робіть вертикальні вирізи у нижніх кінців деталей Н, I. J і К. поки не зберете підставу.
Просте підставу з'єднає боковини

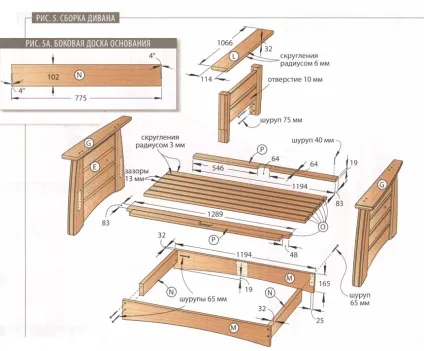

1. Випиляєте передню / задню М і бічні N дошки підстави (рис. 5 і 5а). Розмітьте дуги на передній і задній панелях випиляйте їх стрічковою пилкою або електролобзиком і відшліфуйте по контуру.
Комбіноване свердло робить направляє отвір для шурупа і Цековки за одну операцію. Скріпіть суміжні деталі струбцинами, щоб отвори були співісними.
2. Досуха (без клею) зберіть підставу на верстаті, перевернувши деталі. Просвердлите напрямні отвори крізь передню і задню дошки (фотоF), скріпіть деталі шурупами і відшліфуйте наждачним папером № 150.
3. Стрічковою пилкою або електролобзиком випиляйте в стійках H / J, I / K опори Е / Н-К вирізи рівної ширини, підганяючи їх до внутрішнього відстані між передньою і задньою дошками підстави М (рис. 4а і 5).
Короткий рада! Роблячи вирізи стрічковою пилкою, підтримайте вільний кінець опори високої підставкою.
Відкладіть готову опору середнього підлокітника в сторону.
4. струбцинах прикріпіть основу M / N до боковин A-F. вирівнявши його верхній край з верхніми краями нижніх перекладин Е (рис. 5). Шурупами прикріпіть бічні дошки підстави N до бічних поперечин Е.
Поставте опору середнього підлокітника Е / Н-К на кілька внутрішніх планок О, вирівняйте посередині підстави M / N і закріпіть шурупами.
Зробіть сидіння дивана для саду
1. Виміряйте відстань між зовнішніми краями бічних перекладин для визначення довжини внутрішніх планок О. а також між ніжками А / С. В / D. щоб дізнатися довжину зовнішніх планок Р. Випиляєте планки за розмірами (рис. 5), отфрезеруйте на їх ребрах 3-міліметрові заокруглення і відшліфуйте наждачним папером № 150.

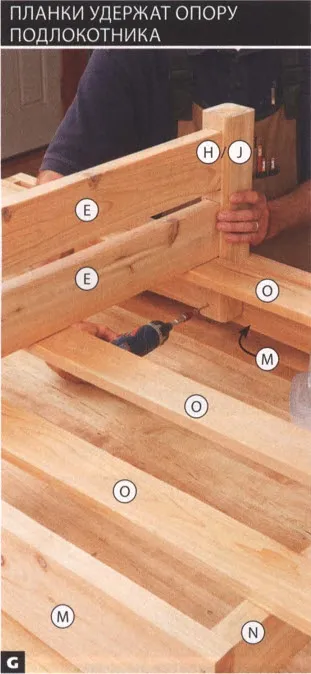

2. Покладіть три внутрішні планки Про поперек підстави M / N для підтримки опори середнього підлокітника Е / Н-К (фотоG). Шурупами прикріпіть передню і задню стійки опори до передньої і задньої дошках М. ввернувши їх через отвори середніх деталей.

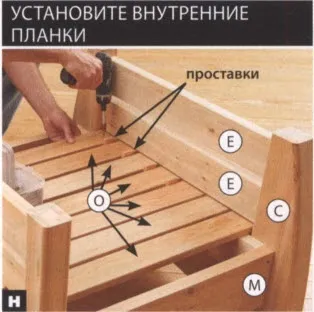

Випиляєте 13-міліметрові проставки, щоб рівномірно розподілити внутрішні планки О. Вирівняйте торці планок з зовнішніми краями бічних перекладин Е.
3. Візьміть інші внутрішні планки О. рівномірно розподіліть їх поперек підстави M / N. просвердлите і раззенкуйте напрямні отвори, а потім закріпіть планки шурупами (фото Н). Розмістіть зовнішні планки Р між ніжками А / С, В / D і відзначте на них положення стійок H / J або I / K (фото I). Зробіть вирізи досить глибокими, що-б між планками вийшов зазор близько 13 мм, потім прикріпіть зовнішні планки на місце шурупами.
Користуючись комбінованим косинцем, перенесіть контури стійки H / J на зовнішні планки Р. Випиляєте виріз стрічковою пилкою або електролобзиком і слід регулювати за допомогою напилка.
Закріпіть першу планку R, відступивши 38 мм від верху стійок Q. Продовжуйте роботу зверху вниз, використовуючи проставки для створення зазорів між планками.
4. Випиляєте по зазначених розмірах середній підлокітник L і зробіть заокруглення в місцях, зазначених на рис. 5. Візьміть виготовлені раніше зовнішні підлокітники G. розташуйте їх (рис. 3) і закріпіть шурупами. Вирівняйте середній підлокітник на середній опорі Е / Н-К так, щоб спереду він виступав на 51 мм, і закріпіть шурупами.

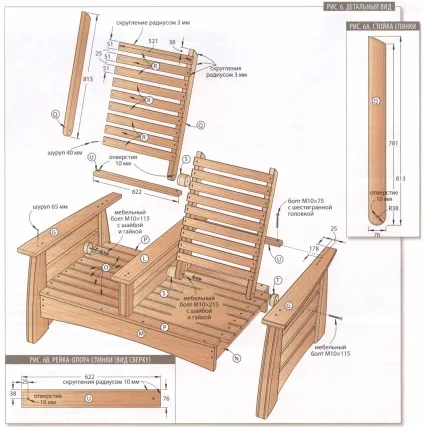

6. Склейте з декількох шарів дощок заготовку розміром 89 x 178 мм для внутрішніх дисків S. обпиляєте або острогайте її до товщини 45 мм. Потім випиляєте диски стрічковою пилкою (рис. 6) і гладко відшліфуйте. З матеріалу товщиною 32 мм випиляєте зовнішні диски Т. Просвердлите в центрі кожного диска отвір діаметром 10 мм. Розмістіть спинки Q / R і диски, як зазначено на рис. 6, і закріпіть деталі меблевими болтами, додавши шайби і гайки.

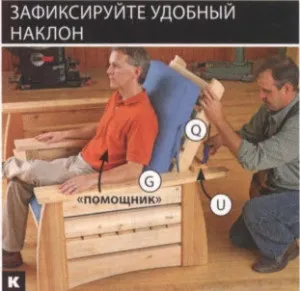

Встановивши спинку під потрібним кутом, притисніть рейки-опори U струбцинами до підлокітників. Нахиліть спинку вперед, щоб просвердлити отвори.
7. Випиляєте рейки-упори U. зробіть заокруглення уздовж верхніх ребер і просвердлите 10-міліметрові отвори в зазначених місцях (рис. 6B). Покладіть подушку на сидінні і посадіть на неї приятеля, щоб визначити найбільш зручне положення спинки (фото К). Струбцинами притисніть рейки-опори до підлокітників G, L впритул до стійок спинки Q. нахиліть спинку вперед і просвердлите отвори в підлокітниках через отвори рейок-опор.
Короткий рада! Не обмежуйтеся одним-єдиним кутом нахилу спинки. Знайдіть декілька зручних положень і просвердлите отвори для кожного з них.
Закріпіть рейки-опори болтами з шестигранною головкою, вставленими в отвори. (Гайки не потрібні.)
8. Остаточно відшліфуйте всі деталі, які цього потребують, наждачним папером № 150, потім зніміть спинки Q / R і приступайте до обробки всіх деталей. (Ми завдали два шари олійної морилки Olympic nо. 716 Cedar Naturaltone.) Після сушіння протягом 72 годин знову зберіть диван, прив'яжіть до нього подушки і присядьте, щоб насолодитися результатом своєї праці.
Які подушки потрібні?
Мы заказали в местной мастерской подушки с чехлами из прочной тентовой ткани небесно-голубого цвета с водонепроницаемыми швами и шнурами-завязками. При товщині 10 см і шириною 53 см довжина подушки для спинки дорівнює 76 см, а для сидіння - 51 см.
