Мастикові покрівлі можуть бути армовані склотканиною, стеклохолстом, рубаним скловолокном або неармовані зовсім. Мастикові покрівлі, армовані склотканиною, влаштовують з 3-4 шарів гарячої бітумної мастики або бітумно-латексної емуль-сі ЕГІК. Полотнища склотканини укладають на кожен шар мастики з накладкою країв на 100 мм.
Покрівлі, армовані рубаним скловолокном, влаштовують нанесенням пістолетом-розпилювачем двох-трьох шарів ЕГІК вме-сте з рубаним скловолокном.
Мастичні неармовані покрівлі виконують з ЕГІК на-несенням її пістолетом в три шари разом з 5% -ним розчином хлористого кальцію.
Водовідвід з покриттів промислових будівель може бути на-ружной і внутрішнім (рис. 39).
Зовнішній водовідведення води з покрівлі може бути організований і неорганізований. Зовнішній організований водовідвід влаштовуються вають в багатоповерхових будівлях. Вода віддаляється через настання жолоби і водостічні труби. Стікаючи по схилу покрівлі, вода потрапляє в жолоби, розташовані у схилу покрівлі, а потім відводиться до ворон-кам зовнішніх водостічних труб, виконаних з оцинкованої сталі і розташованих по периметру будівлі один від одного не далі 15-20 м.
Зовнішній неорганізований водовідведення влаштовують в будівлях зі скатними покриттями. Вода з покрівлі стікає на землю. Звис карниза закритий фартухом з оцинкованої сталі.
Внутрішній організований водовідвід: вода по схилу стікає в ендови і далі потрапляє через водоприймальні воронки в чавунні, азбестоцементні, пластмасові ринви, а потім в зливову каналізацію, розташовану нижче рівня підлоги.
Відстань між воронками в розжолобку приймають не більше 48 м, розташовуючи їх в одному створі (лінії) як в напрямку поздовж-них, так і поперечних розбивочних осей. Стояки водовідведення розміщують поруч з колонами і кріплять до них хомутами.

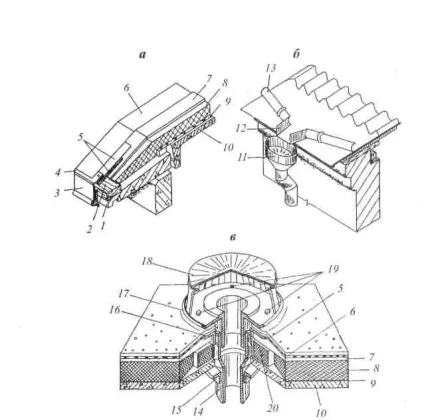

а - через карниз (при неорганізованому водостоку); б - через жолоби в водостічні труби (при організованому водостоку); е - водоприймальна воронка внутрішнього водостоку; 1 - карнизна плита; 2 - антисептированной брусок; 3 - фартух з оцинкованої сталі; 4 - верх фартуха (буртик); 5 - додаткові шари покрівлі; 6 - основний рулонний килим; 7 - цементна стяжка; 8 - утеплювач; 9 - пароізоляція; 10 - залізобетонна плита покриття; 11 - водоприймальна
воронка ринви; 12 - лоток; 13 - настінні жолоби; 14 - патрубок водостічної труби; 15 - хомут з півкілець; 16 - комір (чаша) воронки; 17 - притискний кільце; 18 - захисний ковпак;
19 - шпильки М12; 20 - керамзитобетонний блок (з отворами)
Воронки встановлюють на легкобетоні вкладиші. При по-криті з профільованого сталевого листа їх монтують на сталевих оцинкованих піддонах. По периметру отвори під піддон несе настил підсилюють рамкою з куточків.
При установці воронок покрівельний килим затискають між слив-ним патрубком і притискним фланцем шпильками і гумовими прокладками. Зливний патрубок кріплять до настилу хомутом, а купол воронки до притискного фланця кріплять болтами. Водонепроникний-емость покрівлі в місцях установки воронок забезпечується наклей-

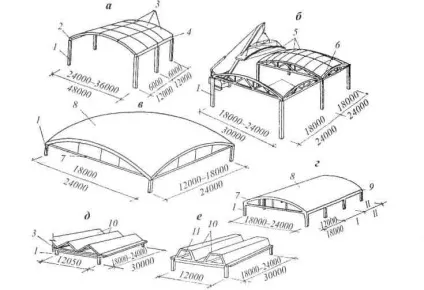

Мал. 40. Просторові покриття:
а - сегментні склепіння; б - збірні залізобетонні оболонки двоякої кривизни; в - монолітні оболонки двоякої кривизни; г - монолітні циліндричні оболонки; д - трикутна складка;
е - трапецієвидна складка; 1 - колони; 2 - балки; 3 - склепінні плити; 4 - контурні ферми-діафрагми;
5 - плити розміром 3 х 6 м; 6 - добірні контурні плити; 7 - контурна арка із затягуванням; 8 - монолітна Болочко;
9 - бортовий елемент; 10 - складка; 11 - торцева діафрагма
кой двох шарів руберойду і склотканини. В сторону водоприймальних воронок ендови мають ухил від 0,2 до 0,5%.
За конструкцією і характером статичної роботи покриття про- промислових будівель поділяють на площинні з несучими балками, фермами і плитами і просторові, які представляють собою тонкостінну конструкцію криволінійної форми і виконан-няют несучі та огороджувальні функції.
Види просторових покриттів (рис. 40): •
сегментні склепіння, що вмонтовуються з великопанельних склепінних плит типу КЖС;
оболонки двоякої кривизни, що вмонтовуються з контурних ферм-діафрагм, ребристих циліндричних плит розміром 3 х 6 м і добірних (контурних) плит. Такі покриття знаходять примі-ня в кранових і безкранових будівлях;
монолітні оболонки, що зводяться із застосуванням пересувної опалубки. Такі покриття застосовують в районах з високою сейсмічністю;
складки трикутного або трапецієподібного перерізу, изготов-ється з монолітного або збірного залізобетону. Їх викорис-товують в покриттях безкранових будівель.
Мал. 41. Схеми незадуваемих ліхтарів:
а - системи ктіс; б-системи ПСК-2; е - Гипромеза; г-Батурина-Бранта; 1 - вітрозахисні панелі з нижньої підвіскою; 2 - напрямок вітру; 3 - відпрацьований повітря; 4 - вітрозахисні панелі з середньою підвіскою;
5 - щілина для відводу атмосферних опадів; 6 - поворотний клапан; 7 - захисний зонт; 8 - жалюзійні ґрати;
9 - глухі засклені палітурки
Ліхтарями називають надбудови над прорізами в покриттях. Їх влаштовують в будівлях шириною 18 м і більше для більшого осве-щення і провітрювання виробничих приміщень.
За призначенням ліхтарі розрізняють:
світлові - із заскленими не відкриваються палітурками для природного освітлення;
аераційні (без палітурок) - для вентиляції цехів з надлишками тепла, виділенням пилу, диму, газу;
світлоаераційні - з відкритому-вающий заскленими палітурками для освітлення і провітрити-вання.
За формою поперечного перерізу ліхтарі поділяють на:
трапецієподібні з похилими палітурками;
шедові з склінням, зверненим на північну сторону, що виключає освітлення приміщень прямим сонячним світлом;
трикутні з глухими, що обігріваються зсередини палітурками;
зенітні з остек-ленням у вигляді світлопрозорих панелей, ковпаків, склепінь.
Ширина ліхтарів в прольотах 12 і 18м - 6 м, в прольотах від 24 до 36 м - 12 м. У ліхтарів шириною 6 м висота скління 1 х 1,75 м і 2-х 1,25 м, а у ліхтарів шириною 12 м-1 х 1,75; 2х 1,25; 2х 1,5 м. Засклені плетіння розташовують на 300 мм вище рівня покрівлі. По протипожежних міркувань довжина ліхтарів обмежена 84 м. При більшій довжині їх із розривом не менше 6 м, і на таку ж відстань вони не доходять до торцевих стін будівлі. Висота ліхтарів у всіх прольотах приймається однаковою.
Незадуваемие аераційні ліхтарі (рис. 41) влаштовують в зда-ниях з надмірною тепловиділенням, вони забезпечують природний-ний повітрообмін при будь-якому напрямку вітру.
У промислових будівлях застосовують такі системи незадуваемих ліхтарів:
Ктіс. Незадуваемость ліхтаря забезпечується вітрозахисних-ми панелями з нижньої горизонтальної підвіскою. Вихід віз-духу регулюється поворотом панелей;
ПСК-2. Вітрозахисні панелі у таких ліхтарів мають середню підвіску і тому повертаються з меншими зусиллями;
Гипромеза. Витяжка нагрітого повітря в таких ліхтарях регулюються-ється поворотом клапана, що складається з двох стінок. Щілини в підставі ліхтаря відводять атмосферні опади на дах ліхтаря.
Батурина-Бранта. Зовнішня сторона ліхтаря має глухе ос-засклені, а внутрішня - жалюзі для витяжки повітря. При лю-бом напрямку вітру в межфонарном просторі створюється розрідження, що сприяє збільшенню тяги.
Сталеві каркаси незадуваемих ліхтарів кріплять до несучих конструкцій покриття. Стулки вітрозахисних панелей изготов-ляють з азбестоцементних листів в металевій обв'язки з кут-ков і шарнірно закріплених до консолей поперечних рам. Покриття-тя ліхтарів має таку ж конструкцію, як і основне покриття будівлі.
Світлоаераційні ліхтарі (рис. 42) складаються з несучих та ог-рождається елементів. Несучий сталевий каркас утворюють:
поперечні рами, прикріплені до верхнього поясу кроквами-них ферм;
ліхтарні панелі, що зв'язують між собою поперечні рами;

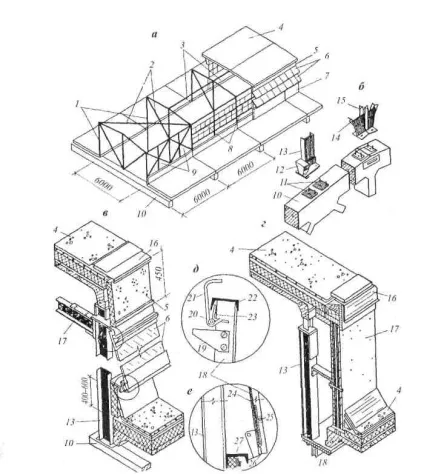

Мал. 42. Конструкція прямокутного світоаераційного ліхтаря:
а - схема розміщення несучих і огороджувальних елементів; б - опорні вузли поперечної рами; в - розріз поздовжньої стіни; г - розріз торцевої стіни; л - шарнірна підвіска відкриваються палітурок, е - нижній притвор переплутав; 1 - поперечні рами ліхтаря; 2 - горизонтальні хрестові зв'язку; 3 - розпірки; 4 - покриття; 5 - карнизна панель; 6 - засклені палітурки; 7 - бортова панель; 8 - ліхтарні панелі; 9 - вертикальні крестовиесвязі; .10 -стропільная ферма; 11 -анкерниеболти; 12 - опора крайньої стійки; 13 - стійка поперечної рами ліхтаря;
14 - розкіс рами; 15 - середня стійка; 16 - звис з оцинкованої сталі; 17 - ригель поперечної рами; 18 - обв'язка палітурки; 19 - планка обмежувача; 20 - вісь шарнірної підвіски; 21 - прогін ліхтарний панелі;
22 - верхня обв'язка палітурки; 23 - монтажна підвіска; 24 - скло;
25 - кляммера для кріплення скла; 26 - притвор з гнутого профілю;
27 - обв'язка бортовий панелі
розпірки, укладені в площині верхнього пояса поперечних рам;
хрестові зв'язку, встановлені в торцях і у деформаційних швів між поперечними рамами ліхтарів.
Огороджувальними елементами ліхтаря є:
бортові панелі, прикріплені до стійки поперечних рам;
засклені сталеві палітурки, підвішені до прогонів ліхтарних панелей і відкриваються назовні;
карнизні панелі, наявні вище заскленої стрічки переплутав;
