Аксонометріческіе проекції кола.

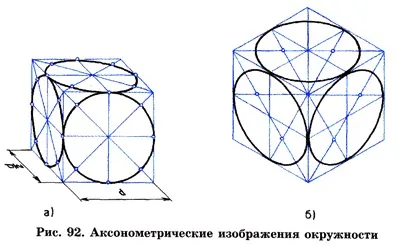

Побудова аксонометричних проекцій предметів, форма яких має поверхню обертання, неможливо без зображення аксонометрической проекції кола. Аксонометрична проекція кола є, як правило, замкнуту криву лінію. Для зручності її побудови спочатку зображують аксонометрическую проекцію квадрата, описаного навколо цього кола, а потім вписують в нього проекцію кола. На рис. 92 показані аксонометричні проекції кола, вписаного в квадрат.

Розглядаючи косокутні фронтальні діметріческая проекції кіл, побачимо, що тільки одне її зображення являє собою коло. Решта - овали (рис. 92, а).

Прямокутна ізометрична проекція кіл являє собою зображення, звані еліпсами (рис. 92, б). Оскільки побудова еліпсів як лекальні кривих занадто багато роботи, їх можна замінити побудовою овалів.

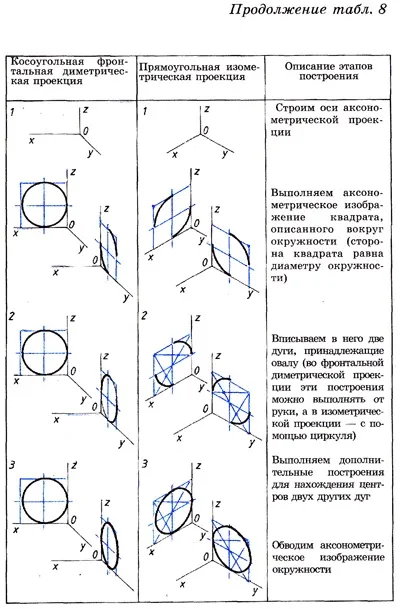

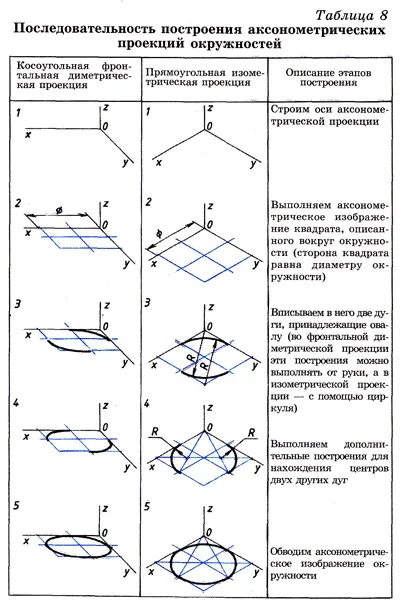

Розглянемо послідовність побудови аксонометричних зображень окружності (таблиця 8).

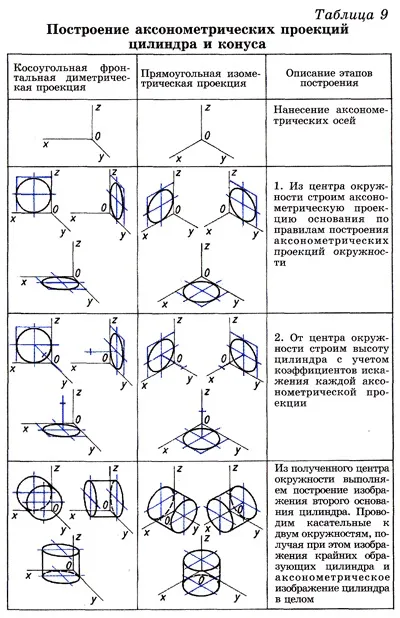

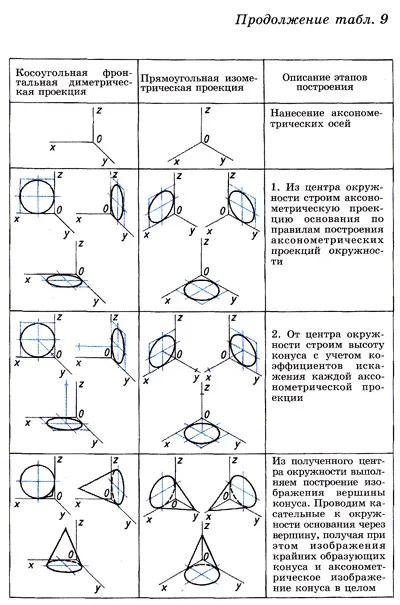

Побудова аксонометричних проекцій циліндра і конуса полягає в побудові аксонометричних (ой) проекцій (і) підстав (я), знаходженні аксонометрической проекції висоти геометричного тіла і відображенні на цій основі інших поверхонь геометричних тіл. Етапи побудови аксонометричних проекцій циліндра і конуса представлені в таблиці 9. Розміри циліндра і конуса задані параметрами R і Н, де R - радіус кола, що лежить в основі циліндра, а Н - висота геометричного тіла.

Обрізка кутів на деталях в ізометрії.

На рис. 93 показана ізометрична проекція деталі «Плита». Побудова ізометричної проекції деталі, що містить заокруглення кутів, вимагає знання графічних способів виконання овалів. Викреслюючи заокруглення, необхідно знайти центри зображуваних кіл, виконати їх аксонометрическую проекцію, а потім обвести тільки відповідні частини дуг овалів, як показано на рис. 93, б.

Запитання і завдання

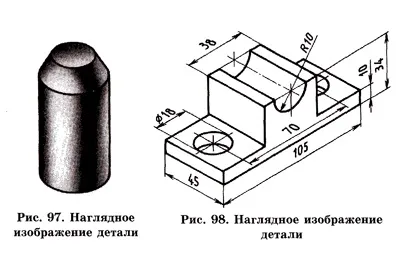

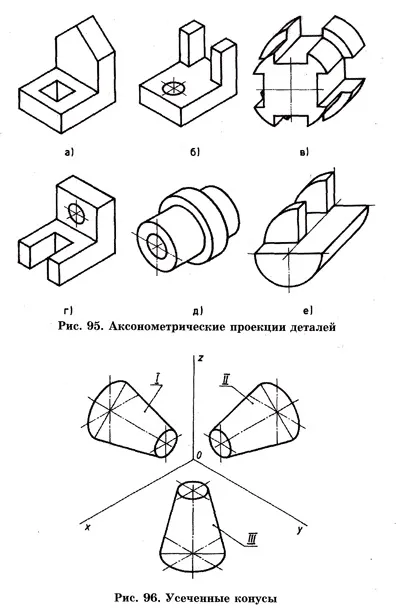

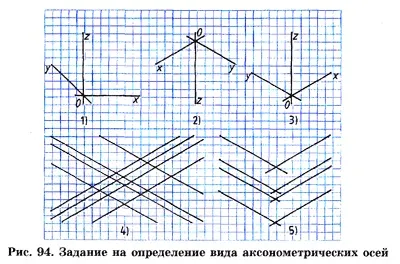

1. Визначте, які осі будуть ставитися до осей косокутній фронтальної діметріческой і прямокутної ізометричної проекції (рис. 94). 2. Визначте, які саме зображення виконані за правилами косокутній фронтальної діметріческой і прямокутної ізометричної проекції (рис. 95). 3. У робочому зошиті побудуйте изометрическую проекцію усічених конусів (рис. 96). Розміри геометричного тіла: діаметр нижньої основи дорівнює 40 мм; діаметр верхнього підстави - 30 мм; висота конуса дорівнює 40 мм. 4. Виконайте фронтальну діметріческая проекцію деталі, форма якої є поєднанням циліндра і усіченого конуса (рис. 97). 5. У робочому зошиті виконайте прямокутну изометрическую проекцію деталі (рис. 98).
