Урок про монтаж газових ліфтів

Наведу основну присадні схему.

Отже, газ ліфт поставляється в комплекті з парою власників (круглий на бічну стінку і довільної форми на фасад). До нього додається інструкція різного ступеня подробиці (основні моменти кожної я привів).

Встановимо цей вид підйомників на прикладі короба в верхню базу з Посудосушителі. Петлі у нас вже прісажен (за стандартними правилами - нічого особливого). В даному прикладі верхні петлі коштують накладні, а нижні - полунакладние, що має на увазі деякі нюанси.

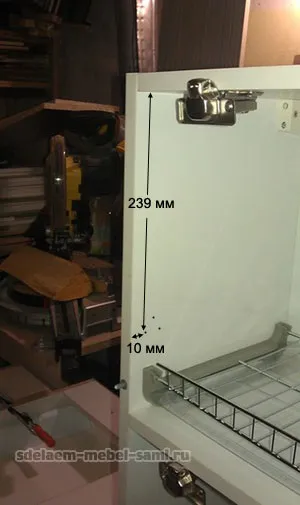

Виробляємо розмітку, згідно зі схемою присадки (див вище). Для накладної петлі - отримуємо точку, приклавши до якої круглий тримач, легко розмітити інші дві.

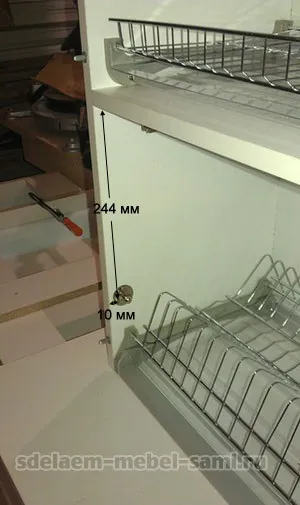

Для полунакладних петель необхідно опустити фіксатор на 5 мм нижче.

На фасаді держатель сідає з наступними розмірами (див. Схему). При використанні полунакладних петель держатель так само на 5 мм зміщується вниз.

Одягаємо фасад на петлі, нащелківаем ліфти спочатку на один власник.

А потім на другий.

Зверніть увагу на наявність газових амортизаторів (врізані в бічні стійки). Вони дуже бажані при застосуванні даного виду підйомників, так як запобігають бавовна при закриванні і коштують копійки.
