Кріплення косоуров до майданчика дерев’яних сходів, до стовпів, монтаж до стіни

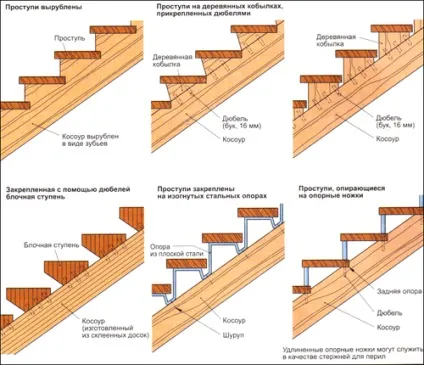

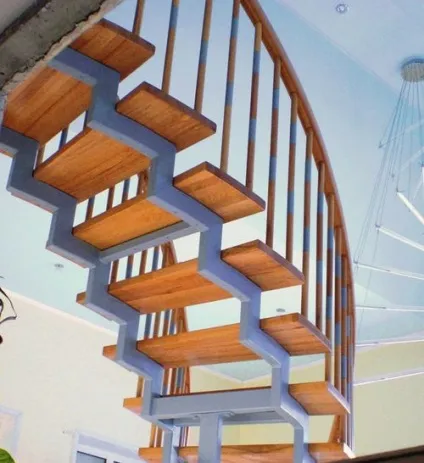

Сходи на косоурах - поширений тип пристрою інтер'єрних сходів. Такий пристрій найбільш просто у виготовленні, тому що потрібна менша кількість технологічних операцій. Косоур є що несе похилу опору ступенів. Буває в вигляді балки з гребінчастим випив, на які укладаються проступи, або зигзагоподібної форми.

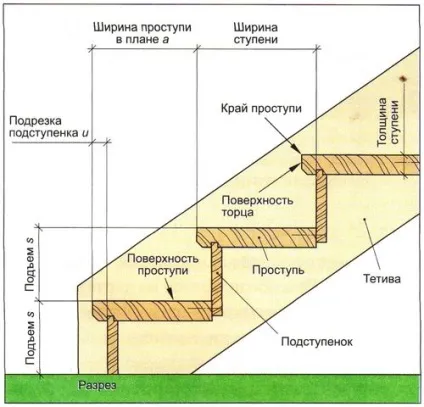

При монтажі ступенів на елемент збоку видно торці ступенів, на відміну від конструкцій на тятивах. Такий тип більш легкий візуально, для пристрою немає необхідності робити сходову шахту або підшивати нижню сторону маршу. Сходи на косоурах мають оригінальний зовнішній вигляд і прикрашають інтер'єр. Сходинки, виконані на косоурах, можуть не мати сходинок, що так само полегшує зовнішній вигляд.

Для сходових прольотів стандартної ширини зазвичай влаштовують два елементи, які підтримують щабель у першій третині і другої третини її ширини. Для широких сходів, - понад півтора метра, використовують третій центральний елемент. Можлива установка ступенів і за допомогою одного косоура, розташованого по центру ступенів. У цьому випадку використовують додаткову деталь - майданчик під щабель, для розподілу навантаження.

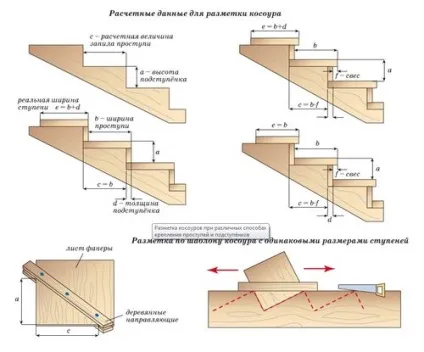

Косоури виготовляють з дерева, металу, армованого бетону. Дерев'яні елементи виготовляють з дощок, товщиною не менше 50 мм і достатньої ширини, щоб при влаштуванні випив під щаблі, ширина решти дошки була не менше 120 мм в самій вузькій частині. Можливо різне, в залежності від пристрою.

трохи теормех

З точки зору теоретичної механіки, сходи - статична система, що має дві опори. Похиле положення призводить до того, що на нижню опору діють як вертикальні сили, так і сили, спрямовані горизонтально, на зрушення. Балки косоуров спираються на перекриття або сходову площадку, тому опори повинні витримувати навантаження, що передаються від елементів. Для створення стійкої структури вкрай важливо не тільки надійно закріпити балки косоуров, а й створити стійку механічну систему.

Сходи не повинна висіти на кріпленні: конструкція буде стійка тільки в тому випадку, якщо буде стояти «сама по собі», а кріплення повинен просто утримувати її від зсуву і перекидання. В іншому випадку, який би не був надійне кріплення, з часом він розбовтається, а на постійно зазнають навантаження дерев'яних елементах можуть з'явитися тріщини.

Для закріплення можна використовувати металеві елементи кріплення або з'єднання частин елементу і дерев'яних елементів перекриттів і майданчиків за допомогою замків з додатковою фіксацією металевими стяжками, шпильками або дерев'яними нагелями, шпонками. Другий спосіб надійніше, але вимагає досить великого перерізу дерев'яних конструкцій і косоура, тому що вирізи для освіти замку послаблюють балки. Можливий комбінований спосіб, коли виріз робиться невеликим, для посилення застосовуються елементи кріплення з металу.

Способи закріплення косоура в нижній частині

Технологія закріплення косоура на верхній і нижній майданчику може бути різною.

На це впливає товщина дерев'яних деталей перекриття, пристрій самого елемента, та інші технічні особливості.

Як вже говорилося вище, нижній кінець балки відчуває дію двох сил - вертикально спрямованої і горизонтальної. Опора повинна приймати навантаження елемента зверху і запобігати можливості зсуву його по горизонталі. Для закріплення нижньої частини можна застосовувати два способи.

1. Випив в нижній частині косоура. Робиться кутовий виріз нижньої частини косоура. Відповідний йому виріз робиться в балці перекриття. При монтажі вирізи з'єднуються в замок і додатково фіксуються за допомогою металевих кріпильних куточків або вертикальних шпильок.
2. Випив в балці перекриття. У разі, якщо балки перекриття або площадки мають достатню товщину, виріз можна зробити тільки в опорній балці перекриття, не роблячи вирізу в елементі.
3. За допомогою упору. Якщо дозволяє пристрій нижньої площадки, роблять упор, в який встане нижній кінець елемента. Цей спосіб показаний на фото.

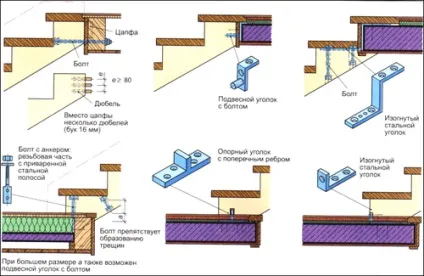

Як закріпити верхню частину косоура

На верхньому перекритті кріплення косоура так само може здійснюватися шляхом влаштування запилів в елементі і в балці. Проблеми виготовлення запилів ті ж самі, що і в нижній частині: випив послаблюють, тому поперечний переріз балок має бути достатнім. Збільшення ж товщини перекриття зменшує висоту стелі під майданчиком. Частково це наростання висоти майданчика можна вирішити використанням фризової (верхньої) ступені.

Проблема ослаблення вирізами у верхній частині ще більш актуальна, тому що напрямок діючих сил вертикально і діє на злам вирізаної частини.

Найбільш стійким є з'єднання, при якому виріз робиться тільки в балці перекриття, причому кут запила збігається з кутом нахилу елемента. Можливе кріплення і за допомогою металевих кріпильних елементів - куточків. В цьому випадку, косоур спирається на балку тільки у вертикальній частині. Такий спосіб більш простий і вимагає менше часу на виготовлення, але не має достатню міцність, тому придатний для пристрою невеликих сходів, що зазнають малі експлуатаційні навантаження.

Який би спосіб пристрою сходів на косоурах ви не обрали, продумана конструкція допоможе побудувати сходи, яка буде вірою і правдою служити власникам, прикрашаючи інтер'єр.
