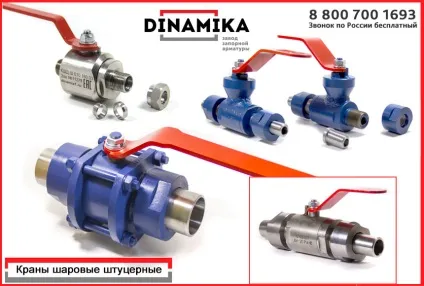

Представлені в розділі Штуцерна крани - запірна арматура з ручним двухходовим управлінням кульовим затвором, з ніпельними патрубками під приварення до промислових трубопроводах і ємкостях з підвищеним тиском. У модифікаціях нарізного приєднання під обтискний фітінг сталевих безшовних трубок.

Області застосування кульових кранів із зовнішнім різьбленням:

• Нафтогазова галузь видобутку та переробки вуглеводнів;
• Встановлюються на трубопроводи промислового призначення умовного проходу (Ду) від 10 до 50 мм;
• Застосовуються в хімічній галузі (корозійностійкі Штуцерна крани зі сталі 12Х18Н10Т);
• Застосовуються в технологічних вузлах спостереження за станом середовищ, в системах обв'язки манометрів в складі добірних пристроїв тиску ЗК14, і на гирлової арматури в галузі видобутку вуглеводнів;
• Встановлюються на пробовідбірні технологічні точки забору середовищ з трубопроводів.

Крани Штуцерна КШД.Ш 11с (к.с., нж) 01пш під приварення ніпеля до сталевих трубопроводах і холоднодеформовані трубках зовнішнього діаметра від 14 до 57 мм.
Крани кульові з зовнішньою різьбою в комплектації приєднання з затискними і наполегливими кільцями для монтажу на технологічні лінії

крани штуцерние.pdf
Прайс на Штуцерна крани.
Каталог «Приєднання затискні і наполегливі кільця.»

Особливості штуцерних кранів:

Штуцерні крани зручні і прості в обслуговуванні і заміні.
Корпус крана розбірного типу, можливо провести технологічну очистку або провести заміну ущільнень.
Крани Штуцерна для підвищених тисків робочих середовищ відповідають регламенту ТР ТС 032, діапазон тисків (Ру) від 16 до 160 кг / см².

Штуцерний кран з затискними і наполегливими кільцями (ЗУК) опис характеристики.

Відмітна характеристика штуцерних крана КШД.Ш (ЗУК) - зручний і швидкий монтаж на трубопроводи малих діаметрів, при цьому запірний пристрій може експлуатуватися під високим тиском середовищ в діапазоні від 63 - 160 кг / см 2. Патрубки крана є швидко обжимной фітінг сталевих холоднодеформованих труб із зовнішнім діаметром від 6 до 22 мм і товщиною стінки від 1 до 3 мм.

Запірна арматура з ЗУК використовується на трубопровідних лініях моніторингу тиску та відбору середовищ - в добірних пристроях.
Виготовлення штуцерних кранів з ЗУК ведеться за попереднім погодженням із замовником.

Приєднання з обтискним фитингом (ЗУК)
ГОСТ 8734-85; 9567-75

Штуцерний кран з ЗУК підбирається по зовнішньому діаметру трубопроводу, товщиною стінки й умовному тиску середовищ. ***

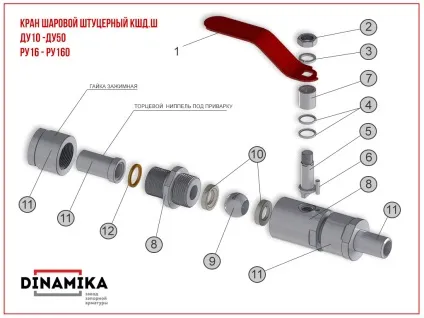

Конструкція і матеріали деталей

За конструкцією Штуцерна крани шарові можна розділити на:

• з Двоскладовий корпусами на тиск 16 - 40 кг / cм².


• з посиленням корпусу на тиск 63 - 160 кг / cм².


• з приєднанням під приварення штуцерних-ніпельного з'єднання


• з приєднанням затискними кільцями (ЗУК)



Матеріали виконання українських виробників.

За матеріалами виготовляються типи штуцерних кранів:

• Сталеві Штуцерна крани 11с01пш з вуглецевої сталі ст. 20 і легованої 11лс01пш стали ст.09Г2С.
• Нержавіючі Штуцерна крани 11нж01пш з корозійностійкої сталі 12Х18Н10Т або стали 10Х18Н13М.

Конструцій за типом корпусу у штуцерних кранів КШД.Ш:
- Двоскладова Ду10-40.
- Трёхсоставная Ду50.
Конструктивні відмінності різьбових патрубків за типом приєднання:
- під торець (ніпельні з'єднання під приварювання) - стандартне виконання;
- під конус 24 градусів (з'єднання затискними і наполегливими кільцями) - виконання під замовлення.

Таблиця матеріалів і конструкція штуцерних кранів КШД.Ш.

Загальнопромислове позначення крана
