Матеріали, приналежності, креслярські інструменти

Для креслення вам будуть потрібні різні матеріали, інструменти та приладдя, які буде необхідно підготувати до роботи.

Папір є основним матеріалом, на якому виконуються графічні і текстові конструкторські документи. Залежно від призначення і терміну зберігання креслення можуть виконувати на креслярської папері, кальці, міліметрівці, письмового папері в клітку. Перед виконанням графічної роботи папір необхідно перевірити: чистий білий лист не повинен містити складок, Замятін, зморшок; не слід використовувати папір, яка куйовдиться під дією гумки (гумки).

1. Графічні зображення виконуються на гладкій стороні паперу.

2. Під час виконання креслень необхідно стежити за чистотою рук, щоб не забруднити креслення.

3. Вільне поле креслення рекомендується закривати чистим аркушем паперу, щоб графитная пил не бруднила креслярську папір.

Олівці грають важливу роль у виконанні креслень, оскільки якість графічного зображення залежить від правильного вибору їх твердості. Промисловістю випускаються набори олівців різної твердості. Ступінь твердості позначається буквами і цифрами, які наносяться на олівець: M, 2M, ЗМ, 4М, 5М, 6М, В - м'які, Т, 2Т, ЗТ, 4Т, 5Т, 6т, 7т, Н - тверді, ТМ, НВ, СТ - середньої твердості.

Буквою позначається м'якість або твердість олівця. Числом позначається ступінь м'якості або твердості. Чим більше число, що стоїть перед буквою, тим твердіше або м'якше олівець.

Виконання креслення починають олівцями Т, 2Т, завдаючи лінії побудов, а обводять креслення олівцями М, 2М.

Відточують олівець з того кінця, де немає напису. Це дозволяє зберегти його маркування. Якість проведених ліній залежить від того, як заточений грифель олівця. На рис. 8 а, б показані варіанти підготовки олівців до роботи. Конічну заточку стрижня виробляють для твердих олівців. Загострювання грифеля у вигляді лопатки здійснюється для м'яких олівців. При роботі графітовий стрижень сточується, змінюючи товщину ліній креслення, тому його необхідно підточувати (рис. 8, в).

Проводити лінії треба не поспішаючи, зберігаючи один і той же натиск. Не слід проводити лінії довше, ніж потрібно. При проведенні ліній не можна нахиляти олівець над лінійкою або від неї, так як лінія вийде нерівною.

Положення рук при проведенні ліній показано на рис. 9.

Гумка (ластик) використовується для видалення непотрібних зображень, написів. Ластик повинен бути м'яким і мати гострі краї. Гострим краєм зручно видаляти лінії, не зачіпаючи сусідні.

Готовальню називається набір креслярських інструментів і приладдя, покладених в футляр.

Готовальні в залежності від їх призначення бувають різних типів і відрізняються один від одного кількістю і якістю входять до них інструментів. Розглянемо вміст готовалень.

У готовальню зберігаються циркулі. Вони бувають різними за формою і призначенням.

Циркуль-вимірювач застосовується для вимірювання, відкладання і ділення відрізків. Він має дві шарнірно з'єднані ніжки з голками (рис. 10).

Перед роботою циркулем-вимірником необхідно голки виставити на одному рівні. Всі дії циркулем-вимірником виконуються однією рукою.

Круговий циркуль застосовується для проведення кіл середніх і великих діаметрів. В одній з ніжок він має олівцеву вставку в інший - голку (рис. 11, а).

Стрижень олівця вставки повинен виходити назовні на 5-7 мм. У круговому циркулі ніжка з грифелем повинна бути трохи довший ніжки з голкою, що полегшує проведення кіл (рис. 11, б, в).

Кронціркуль - малий циркуль для проведення кіл малого діаметра від 0,5 до 8 мм.

Центрик - кнопка з поглибленням для голки циркуля. Використовується для проведення декількох кіл або їх дуг з одного центру. Центрик вколюється в центр кіл, що запобігає появі поривів паперу.

Готовальня також може містити інструменти, призначені для роботи тушшю.

Лінійка - найпростіший креслярський інструмент, службовець для проведення прямих ліній і вимірювання розмірів. В роботі зручніше використовувати тонкі прозорі лінійки (рис. 12).

Приступаючи до роботи, необхідно перевірити робочу сторону лінійки (грань, на / якої штрихами нанесена вимірювальна шкала). Для цього уздовж робочого ребра проводять тонку лінію. Перевернувши лінійку, поєднують її робочу сторону з проведеної лінією і проводять другу лінію. Якщо обидві лінії злилися в одну, то край лінійки прямолінійний.

Рейсшина - чертежная лінійка для проведення паралельних ліній. Складається з лінійки з поперечиною, що притискається до крайки креслярської дошки рукою. Зазвичай одна з планок поперечки робиться рухомий для проведення паралельних ліній під будь-яким кутом до краю дошки (рис. 13).

В даний час використовуються і інші види рейсшин, наприклад, інерційні, які поєднують в собі властивості універсальної лінійки, приладу для штрихування і транспортира.

Всі горизонтальні паралельні лінії проводяться за допомогою рейсшини простий або інерційної лінійки.

Косинці. У практиці виконання креслень використовуються два кутника з кутами 90 °, 45 °, 45 ° і з кутами 90 °, 30 °, 60 ° (рис. 14, а). Зручний в роботі і розсувний трикутник (рис. 14, б).

Перед використанням кутників необхідно перевірити прямолінійність його сторін (здійснюється тим же способом, що і перевірка прямолінійності лінійки) і наявність прямого кута кутника.

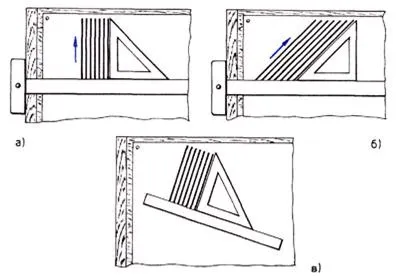

Для проведення вертикальних і похилих паралельних ліній можна використовувати рейсшини з косинцем (рис. 15), два кутника або лінійку з косинцем.

Транспортир - інструмент для градусного вимірювання і креслення кутів, що виготовляється з жерсті або пластмаси (рис. 16).

Лекало - тонка пластинка з криволінійними крайками, що служить для викреслювання кривих (лекальні) ліній, які не можна провести за допомогою циркуля. Різновиди лекал представлені на рис. 17.

Лекала використовуються для обведення лекальні кривих, раніше перевірених від руки по точках (рис. 18). Для обведення лінії підбирають лекала з такими крайками, щоб можна було обвести якомога більшу ділянку кривої.
