Кран консольний своїми руками
Сьогодні ми розповімо, як побудувати консольний кран своїми руками. Але спочатку кілька слів про те, чим відрізняється подібна конструкція. Отже, консольні крани використовуються для підняття помірних вантажів і ідеально підходять для обслуговування будівельних майданчиків. Більш того, їх використовують і в інших сферах промисловості - машинобудуванні, цехах механічної обробки і т. Д. Такий широкий спектр експлуатації пояснюється можливістю роботи в стінних умовах, тобто в умовах обмеженого простору.
Види консольного крана
Існує два види подібних кранів.
Пересувні конструкції складаються з рами, що спирається на два колеса і переміщається по спеціальних напрямних. До рами кріпиться сама консоль.
Стаціонарні конструкції кріпляться на стінах або спеціальних колонах. Характерно, що колона може встановлюватися на фундамент будівлі. При цьому крани бувають на одне і два плеча (в залежності від типу опори), а також володіють різною вантажопідйомністю.
Описуваний проект нестандартний, але для його втілення вам будуть потрібні всього два помічника. Процедура починається з складання проекту.
Увага! Всі елементи підігнані під газорезкі ЧПУ, т. К. Це найдешевший варіант.
Технічне завдання
Монтаж, навантаження / розвантаження зусиллями чотирьох чоловік.
Підйомна висота 5 метрів.
Вантажопідйомність - від 0,6 тонни.
Установка без застосування спеціальної техніки.
складання проекту

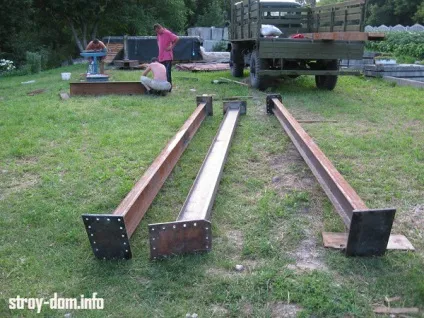

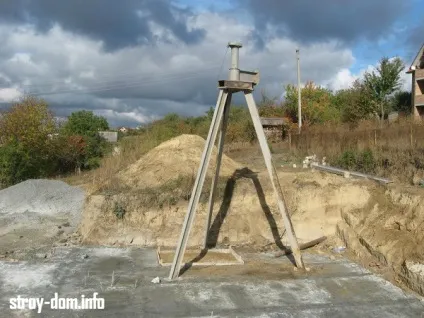

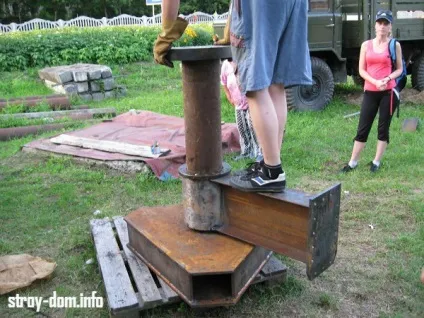

Кран буде спиратися на три ноги з «двадцятого» двутавра, закріплені за допомогою фланців з 1,4-сантиметровою стали і болтів М-16. Як вала використовується труба з товстими стінками. Ноги оснащуються додатковими розпірками.

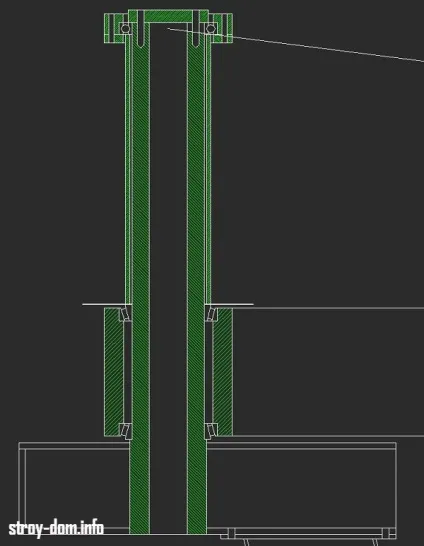

Для створення креслення використовуйте автокад, але закруглюватимете всі розміри. Готові файли з програми йдуть відразу на ЧПУ.
Читайте також: Невеликий список інструментів для роботи
Для зварювання всіх елементів вам буде потрібно сам зварювальний апарат, струм силою в 220А та п'ять електродів. При виставленні використовуйте монтажний рівень. На все це потрібно максимум один день.
збірка конструкції

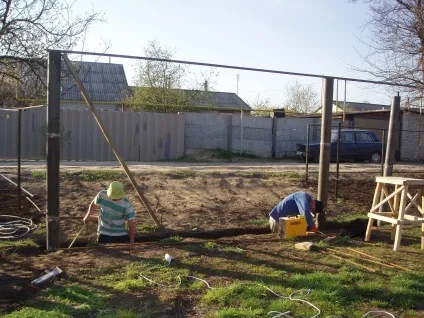

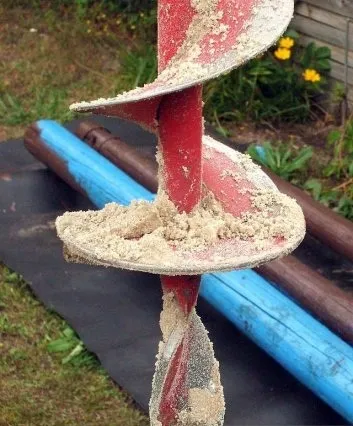

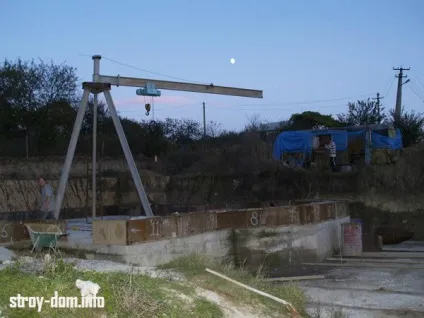

Для зручності виройте котловани для ніг, збірку проводите лежачи (на це піде приблизно кілька годин). Для підняття крана вам будуть потрібні вантажівка, трос і балка. Один кінець троса закріпіть до вантажівки, інший - до крана. За допомогою вантажівки тягніть трос через балку, поки конструкція не встане на ноги.
Далі зафіксуйте стрілу і натягніть троси розтяжки. Власне, все: кран консольний своїми руками практично готовий!
Звичайно, для його будівництва потрібно чимало сил, грошей і часу, але незабаром він повністю себе виправдає. Якщо все зроблено правильно, то за допомогою крана можна буде, наприклад, заливати до дванадцяти кубів бетонного розчину (при наявності декількох помічників і пари бетономішалок). Удачі в роботі!
