Швидкісний корпус плуга забезпечений відвалом для роботи на швидкостях 8-12 км / ч. Він коротший, ніж у плугів, які працюють на швидкостях до 7 км / год. Це зроблено для того, щоб корпус плуга не відкидали грунт далеко. Бороздной обріз відвала швидкісного корпусу зрізаний по кривій, щоб не задирався повернений пласт ґрунту. Відвал оснащений змінною грудьми, що бажано для будь-якого корпусу, а для швидкісного необхідно через інтенсивне зношування. Польова дошка його ширше, так як вона сприймає великі зусилля. З метою зниження опору швидкісного корпусу кути ἀ і ỹ постановки робочої поверхні до дна і стінки борозни менше. Лемішно-відвальна поверхню цього плуга близька до культурної, але може бути комбінованою.

Швидкісні корпусу на швидкостях нижче 8 км / год орють погано; працювати ж при високих швидкостях не завжди можливо. Щоб розширити діапазон робочих швидкостей, на відвалах деяких корпусів встановлюють знімне перо, кут нахилу якого до горизонту можна регулювати. При цьому не тільки подовжується відвал, але змінюється форма бороздного обріза.

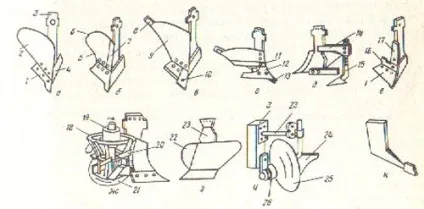

Типи плужних корпусів: а - культурний; б - швидкісний; в - полувінтовие; г - різьблений; д - з почвоуглубителем; е - безвідвальну; ж - комбінований; з - для ромбічної оранки; і - дисковий; до - робочий орган чизельного плуга; 1 - леміш; 2 - відвал; 3 - стійка; 4 - польова дошка; 5 - бороздной обріз; 6 - відвал з укороченим крилом; 7 - змінна груди; 8 - перо відвалу; 9 - полувінтовие відвал; 10 - накладної носок лемеша; 11 - верхній леміш; 12 - різьблений леміш; 13 - висувне долото лемеші; 14 - кронштейн; 15 - Грунтозаглибник; 16 - уширители лемеші; 17 - щиток; 18 - ротор; 19 - вал; 20 - лопаті; 21 і 25 - диски; 22 - бічний леміш; 23 - кронштейн чистика; 24 - чистик (углоснім); 26 - шпиндель.

Полувінтовие корпус плуга обладнаний відвалом, який довший культурних. З метою економії металу замість подовженого відвалу часто встановлюють перо. Полувінтовие відвали монтують також на лемішними лущильниками, оскільки на них з-за малої глибини обробки передплужники не ставлять, а потрібно хороший оборот пласта.

Читайте також: Навісний двокорпусний оборотний плуг ПОН-2-30

Вирізний корпус служить для оранки грунтів з малим орним шаром. Корпус забезпечений двома лемехами, в проміжку між якими проходить нижня частина пласта, відрізана лемешем. Частина, що залишилася верхня частина пласта надходить на відвал і обертається так само, як і звичайним плугом. При цьому вдається збільшити глибину оранки на 4-5 см без винесення маловрожайних нижніх шарів грунту на поверхню.

Корпус з почвоуглубителем виконує ту ж задачу, що і різьблений корпус. З його допомогою можна збільшити глибину обробки до 15 см без винесення нижніх шарів. Для цього ззаду корпусу кріплять почвоуглубітельную лапу шириною захвату дещо меншою, ніж захоплення основного корпусу (наприклад, 26 або 30 см для корпусів захопленням відповідно 30 і 35 см).

Безвідвальну корпус плуга призначений для розпушування грунту в посушливих районах, схильних до вітрової ерозії. Пласт грунту, підрізає лемешем і піднятий уширители, кришиться без перемішування частинок, утворюючи пустоти для накопичення вологи в осінньо-зимовий період. Велика частина стерні зберігається. Щиток захищає стійку корпусу від стирання.

Комбінований корпус призначений для оранки важких і звичайних грунтів під корнеклубніплоди. Корпус обладнаний ротором, встановленим замість зрізаного крила відвалу. Ротор виконаний у вигляді усіченого конуса, до створюючих якого пріклеплени лопаті. Ротор обертається від вала відбору потужності (ВВП) трактора, лопатями кришить пласт, який сходить з укороченого відвалу і відкидає грунт в борозну.

Корпус для ромбічної оранки застосовують на плугах деяких зарубіжних фірм. Він забезпечений двома лемехами: нижнім, як у звичайного плуга, і бічним.

Дисковий корпус застосовують на поливних землях і для оранки важких пересохлих або перезволожених грунтів.

Сферичні диски кріплять на стійках під кутом до вертикалі і напрямку руху. Вони обертаються в підшипниках і очищаються за допомогою Чистяков. Довжина кромки диска набагато більше довжини леза лемеша, тому в рівних умовах диски рідше затупляются, ніж леза лемешів.

Читайте також: Бурякова сівалка

Існують також інші конструкції корпусів плугів, які не отримали широкого застосування (наприклад, з дисковими і роликовими відвалами і ін.).

Тракторні плуги вітчизняного виробництва, як правило, комплектують корпусами шириною захвату 35 і 40 см. Плуги спеціального призначення, наприклад кустарниково-болотні, забезпечені корпусами шириною захвату 50 см і навіть 100см. Ширина захоплення кінних плугів і корпусів лемішними лущильниками - 25 см.
