Ще один светосинхронизатора

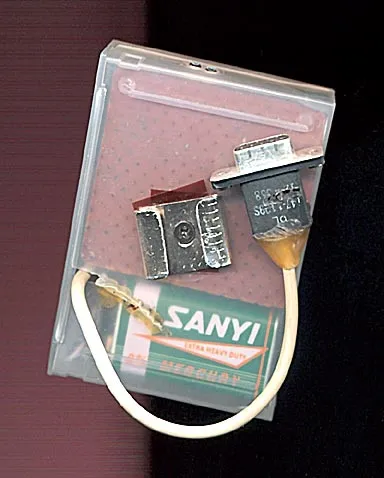

Нарешті до великого сонму самопальних синхронізаторів додався ще один. Зовнішній вигляд його наведено нижче.
Отже. Є стара, добротна до непристойності, спалах "Чайка". Хочеться вжити її в якості допоміжної для загальної підсвічування приміщення, в якому самозабутньо ходять на вухах діти. Ніяких штативів та проводів бути не повинно - знесуть в момент. Значить, спалах повинна тихо лежати в кутку, не привертаючи уваги, і робити своє чер. немає, СВІТЛЕ справа, коли фотограф в моїй особі (або в особі шановного Новомосковсктеля) підкрадається до об'єкту зйомки.
Існуючі синхронізатори мене не влаштовували, перш за все, чутливістю. Хотілося зробити щось гранично чутливе, яке могло б спрацьовувати від будь-якого імпульсу світла, з регульованим порогом спрацьовування. Для цього, після напружених роздумів, була винайдена стандартна схема підсилювача на одному транзисторі, яка і покликана підвищити стільки раз згадану в даному абзаці чутливість.
Ось вона, ця схема.
Особливості цієї схеми такі.
1. Чутливість вийшла непогана, крім того, її можна регулювати. Синхронізатор спрацьовує від спалаху "Електроніка-28" (вч = 8), спрямованої в протилежну від датчиків стіну кімнати. (Стіни і стеля обклеєні шпалерами, з коефіцієнтом відображення близьким до середньо-сірому.) Спостерігалося спрацьовування від миготливої 20-вт люминисцентной лампи на відстані 1 метра від останньої, в режимі максимальної чутливості (ручка резистора R2 знаходиться в верхньому, за схемою, положенні) .
2. Енергоспоживання незначне, батарейки вистачить надовго. Навіть не хочу думати, наскільки. В якості вимикача харчування використані два контакти на роз'ємі, які замикаються при підключенні спалаху. На самій спалаху, паралельно зі штатним роз'єму, встановлений 9-ногій роз'єм, виламаний з комп'ютера.
3. При необхідності чутливість схеми можна підвищити, якщо застосувати більш складний підсилювач і більш "правильні" фотодіоди. Конструкція корпусу дозволяє багато.
4. Негативний зворотний зв'язок по постійному струму (R3) дозволяє досягти стабільної роботи синхронізатора в складних метеоумовах і при зміні напруги живлення.
Конструктивно прилад (он як сказав!) Зібраний в коробочці від стріммерной касети, на якій змонтований поворотний кронштейн для фіксації спалаху. Така конструкція дозволяє використовувати синхронізатор в якості підставки для спалаху, з можливістю довільної орієнтації останньої.
Всі деталі змонтовані на слепиша, для фотодіодів зроблені дірки (пардон, отвори) збоку. Резистор R2 вибирається таким і встановлюється так, щоб його можна було крутити рукою (на всякий випадок.).
Налагодження схеми зводиться до підбору резистора R3, так, щоб напруга між колектором і емітером транзистора становило не менше 1-1.5 вольта. Можна більше. Але не потрібно.
Чесне слово, працює. Ось приклад:
У висновку цієї невеликої статті - стандартна відмазка.
З повагою, Павло
