Контролер світлодіодним rgb стрічки

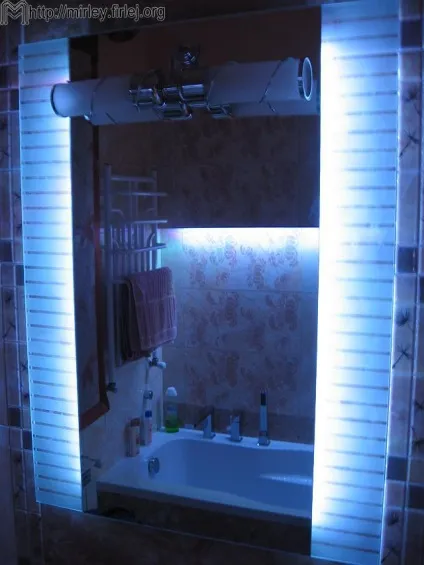

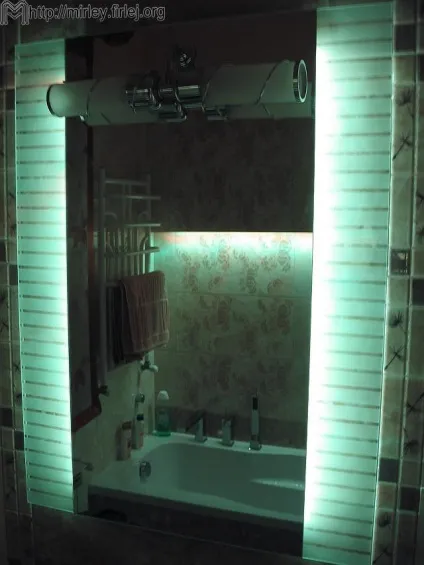

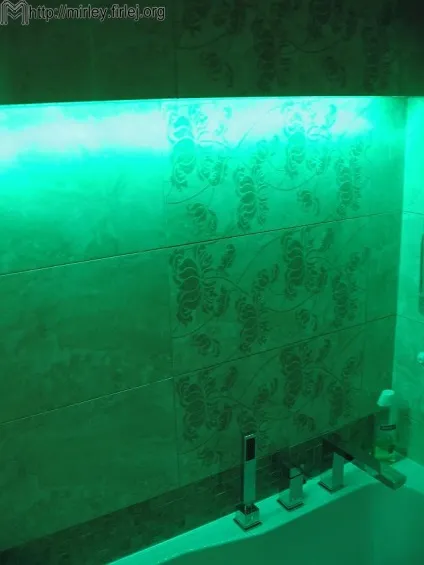

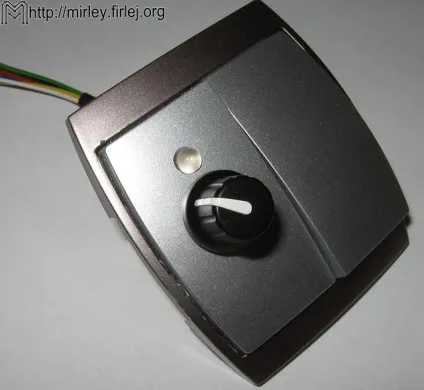

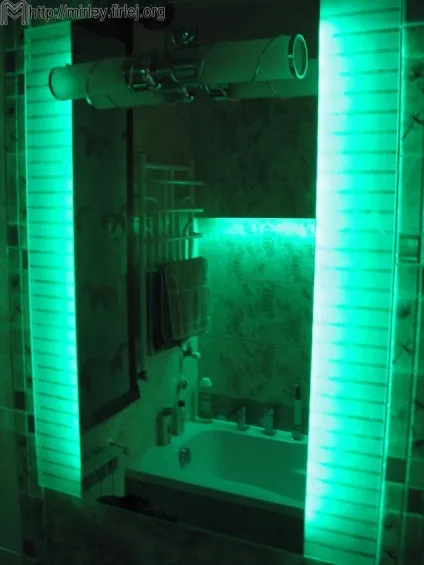

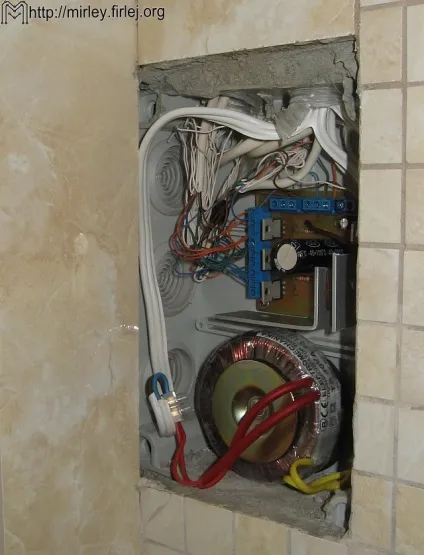

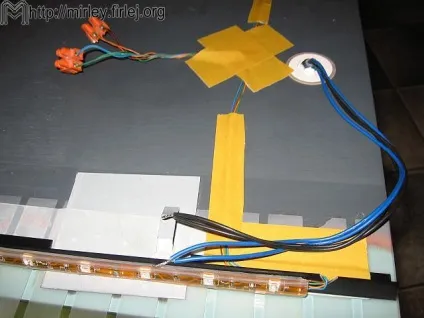

Ідея управління RGB світлодіодом не нова і вже використовувалася в декількох моїх проектах. На цей раз я вирішив спробувати працювати з RGB світлодіодною стрічкою, які зараз дуже популярні і доступні. Використовують ці стрічки зараз для освітлення стель, сходів, полиць у ванних кімнатах, кухнях і т.д. Система складається з двох частин: контролера, зібраного на базі ATtiny2313 (який вбудований в настінний вимикач), і виконавчої схеми, вбудованої в розподільну коробку. Управляється контролер енкодером з кнопкою. Енкодер дозволяє налаштовувати колір, є також функція перетікання кольору з регульованою швидкістю.

Принципова схема RGB контроллера:

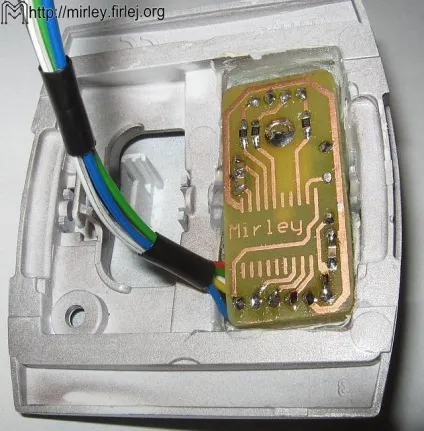

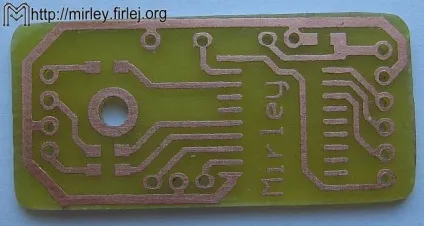

Серцем пристрою є мікроконтролер U1 (ATtiny2313), який працює від внутрішнього резонатора 8 МГц. Конденсатори C2 (100 мкФ) і C1 (100 мкФ) - фільтруючі. Роз'єм Prog необхідний для підключення програматора, а під час нормальної роботи призначений для підключення роз'єму живлення і є виходом RGB. Управління контролером здійснюються через кнопку енкодера I1. Конденсатори C3 (100 нФ) і C4 (100 нФ) необхідні для його стабільної роботи. RGB світлодіод D1 дублює колір RGB стрічки, а резистори R1-R3 (3,3 кОм) обмежують струм.

Схема драйвера і блоку живлення:

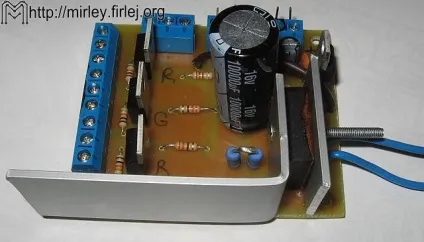

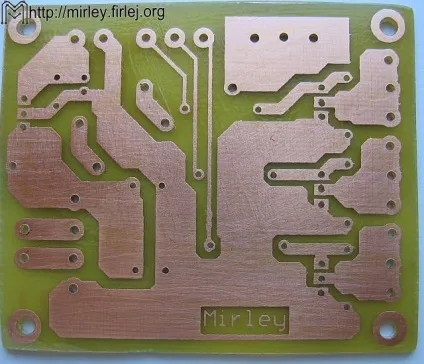

Блок живлення побудований на основі мікросхеми 7805. Випрямляч побудований на діодному мосту BR1 (10A) і конденсаторі С1 (10000uF). Конденсатори C2 (47uF) та C3 (100 нФ) необхідні для стабільної роботи мікросхеми. Роз'єм TRAFO дозволяє підключити трансформатор з напругою 11В змінного струму. При виборі трансформатора, переконайтеся, що джерело живлення світлодіодним стрічки не перевищує 12В. Діоди D1-D3 (1N5408) знижують напругу на 2 В, якщо це необхідно. Резистор R7 (470R / 2W) розряджає конденсатор С1.

Виконавча система побудована на транзисторах Т1 - Т3 (BUZ11). Резистори R1-R3 (10 кОм) підтягує керуючий висновок транзистора до землі. Резистори R4-R6 (330 Ом) обмежують струм. Роз'єми R, G і B необхідні для підключення світлодіодної стрічки. Підключення драйвера до контролера проводиться роз'єм S.

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

Контролер світлодіодним rgb стрічки

список радіоелементів

Ні звичайно. Про жодні 360Вт не може бути й мови, так як 30А - це граничний короткочасний струм при температурі кристала транзистора 30 градусів Цельсія (НЕ корпусу транзистора, а саме кристала) при мінімальному напрузі. Розцінювати це як маркетинговий хід виробника. Я особисто з BUZ11 не мав справи (стійку відразу до них). У даташіте чітко вказана МАКСИМАЛЬНАЯ розсіює потужність цього транзистора - 75Вт. Значить при напрузі 12В струм навантаження не повинен перевищувати 6,25A. Але я знову повторюся - це все граничні значення

Можна детальніше як реалізується функція перетікання кольору з регульованою швидкістю, і чи можливо вимикання стрічки з кнопки?

Ось вирішив зліпити це чудо, закупив деталей і приступив до виготовлення ПП, але в процесі, до мене доперло (пів року паяльник в руки не брав), що для виготовлення ПП за допомогою фоторезиста потрібен НЕГАТИВ, а тут для лута печатка, други виручите, дайте якщо є у кого ПП в лайці, пребагато буду вдячний.

Хустки в лайці так ні хто і не поділився, довелося з ліпити самому, вбив на цю справу вечір, але коли її став детально вивчати зауважив, що висновок 12 в порожній, а висновки RBG яким місцем до стрічки підключаються адже транзистори тут використовуються в ключовому режимі , а мінусовій висновок на стрічці один, а не три, коротше, роз'ясніть мені будь ласка як мені підключити стрічку до даної схемою?

Зібрав дану конструкцію все працює відмінно, є печатки в лайці власного виробництва, від оригіналу не відрізниш, якщо кому треба звертайтеся поділюся.

Можна викласти, якщо не складно? Мені для фоторезиста треба негатив, а тут PDF - ки.
Яку модель енкодера використовували?

Зібрав цей пристрій алгоритм роботи м'яко кажучи країні не зрозумілий. Крутити треба в обидві сторони, знайти потрібний колір проблематично. Іноді взагалі все вимикається, колір не зберігається в пам'яті. Режим автоматичного перемикання якщо його включити то вийти з нього іноді неможливо доводиться вимикати весь пристрій. У мене склалася думка що програма дуже сира. Хто збирав це штуку у всіх так?

Схоже що так само. Не можу розібратися як цим користуватися. Колір відрегулювати не можу. Яскравість змінюється при тривалому натисканні на енкодер. Постійно змі перетікають кольору, і з цього режиму Ніяк не вийти.
