Конструкторська розробка зерновий плющилки
Пропонується зернова плющилка, складається з приймального бункера 1; натяжної ременя плоскопасової передачі (приводу на вальці) 2; баробанного дозатора 3; під дозатором розміщені два приводних шківа 4 і два гладких вальця 9; плоскопасової передачі 5; електродвигуна 6; рами 7; козирка 8.
Плющилка працює наступним чином: измельчаемое фуражне зерно засипається в завантажувальний бункер звідки жолобкова дозатором подається в зазор між вулицями. Вальці обертаються назустріч один одному за рахунок приводу від електродвигуна через плоскопасової передачу, а один з вальців у свою чергу через клиноременную передачу приводить в обертанні дозатор. При обертанні вальців овес (зерно) захоплюється за рахунок сил тертя і проходить через зазор і при цьому руйнується оболонка. Потім потрапляє на козирок і накопичується в візок.
При необхідності отримання подрібненої маси більшого або меншого розміру часток, проводиться регулювання зазору між вулицями. Можливість регулювання зазору і розмірів частинок забезпечує виробляти подрібнення зерен для різного виду тварин і птахів.
Під змішаним впливом на зерно з боку вальців відбувається не тільки руйнування зерна але і оболонок рослинних клітин в яких знаходяться поживні речовини.
Годування плющення вівсом дозволяє заощадити 6% і більше зернових кормів. Це пов'язано з тим, що плющене зерно коні поїдають швидше, відбувається краще засвоєння їжі, а отже більше віддачі.
Креслення загального виду зернової плющилки

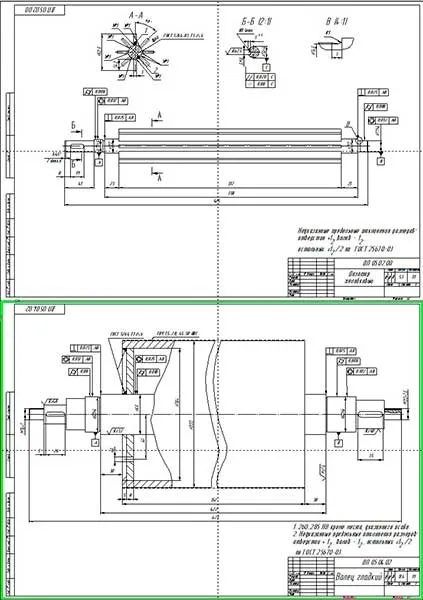

Складальне креслення вальца плющилки
Складальні креслення дозатора желобкового і механізму вальца

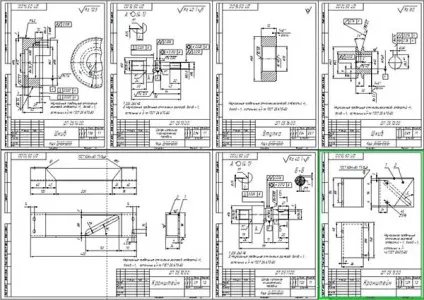

Деталі розробки зерновий плющалкі
3.1 Огляд конструкцій подрібнювачів зернових кормів
3.2 Опис конструкції пропонованої плющилки
3.3 Розрахунок конструктивно-технологічних параметрів зернової плющилки
- 3.3.1. Визначення необхідної продуктивності
- 3.3.2 Кінематичний розрахунок
3.4 Силовий розрахунок приводу
- 3.4.1 Тяговий розрахунок плоского ременя
- 3.4.2 Тяговий розрахунок клинопасової передачі
- 3.4.3 Попередній розрахунок вала
- 3.4.4 Уточнений розрахунок валу
- 3.4.5 Підбір підшипників кочення
- 3.4.6 Перевірка міцності шпонкових з'єднань
Пояснювальна записка 23 аркуша опису і розрахунків, специфікації.
Економічний розрахунок розробки.
