Конструктивні особливості пістолетів

Існують два типи конструктивних особливостей пістолетів, відмінність між якими визначається ступенем використання енергії порохових газів при перезарядці: напівавтоматичні (самозарядні); автоматичні, або самострільні. Пістолети в основній своїй масі є самозарядними. Самозарядний пістолет - це пістолет, у якого за рахунок енергії порохових газів здійснюється тільки перезарядження і зведення курка (ударника). У самозарядних пістолетів процес перезарядки складається з наступних етапів: відмикання каналу ствола; відхід затвора від стовбура (або стовбура від затвора); витяг стріляної гільзи з патронника; видалення гільзи з пістолета; постановка курка (ударника) на бойовий взвод; досилання в патронник чергового патрона.

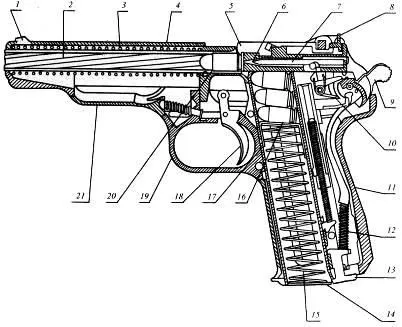

Конструктивні особливості пістолета: 1 - мушка; 2 - стовбур; 3 - поворотна пружина; 4 - кожух-затвор; 5 - викидач; 6 - бойок; 7 - ударник; 8 - цілина; 9 - курок; 10 - разобщитель; 11 - рукоятка; 12 - бойова пружина; 13 - засувка магазина; 14 - кришка магазина; 15 - пружина подавача; 16 - подавач; 17 - корпус магазина; 21 - рамка.

Останнім часом з'явилися пістолети, що стріляють чергами (по три постріли в черзі), т. Е. Автоматичні пістолети. До них відносяться всі пістолети Стєчкіна (АПС, «Дротик», «Бердиш», «Пернач»), пістолет «Беретта» 93R. Автоматичний пістолет - це пістолет, у якого за рахунок енергії порохових газів здійснюється безперервна стрілянина. В автоматичних пістолетах здійснюються всі етапи самозарядного пістолета і додається виробництво пострілу. Пістолет складається з певної кількості деталей і механізмів. Класичний (узагальнений) пістолет складається зі стовбура, затвора, рамки, механізму подачі патронів, УСМ, механізму замикання, механізму видалення стріляних гільз, поворотного механізму, запобіжних пристроїв, прицільних пристроїв.

стовбур пістолета

Стовбур пістолета всередині має нарізний канал і патронник, що закінчується напрямних скосом для патронів, досилають з магазину. У деяких пістолетів є виріз в казенній частині для зуба викидача. Зовнішня поверхня закритих стволів має циліндричну форму на всю довжину ходу назад кожуха-затвора і тільки в районі патронника - потовщення у вигляді виступу. У відкритих стовбурів форма зовнішньої поверхні може бути найрізноманітніша, від циліндричної до конусоподібної. За зв'язку з рамкою пістолета стовбури можна розділити на нерухомі і рухомі. Нерухомі стовбури зазвичай бувають у пістолетів з вільним затвором і з'єднуються з рамкою або за допомогою нарізного сполучення (пістолет «Браунінг» обр. 1900 г.), або сухарним з'єднанням (пістолет «Браунінг» обр. 1903 г.), або в кільцевому припливі рамки штифтом (пістолет Стєчкіна АПС), або тугий посадкою в прилив рамки і штифтом (пістолет Макарова), а також іншими нетрадиційними способами, наприклад стрижнем запобіжника. Рухливі стовбури теж можна поділити в залежності від конструкції пістолета.

У тому випадку, коли пістолет має затвор як самостійну деталь, яка переміщається в ствольній коробці (пістолети «Парабелум», «Маузер»), то стовбур має різьбове з'єднання зі ствольною коробкою та переміщується разом з нею. У тому випадку, коли затвор об'єднаний з кожухом стовбура в єдину деталь під назвою «кожух-затвор», ствол може або мати шарнірне з'єднання з рамкою пістолета у вигляді сережки (пістолети ТТ, «Кольт» М1911), або мати зв'язок з рамкою за допомогою замикаючої засувки (личинки) ( «Беретта» 92FS). Рухливі стовбури можуть мати або короткий, або довгий хід. При короткому ході стовбур рухається разом із затвором назад тільки на період, поки куля не покине канал ствола (2x3) (ТТ, «Браунінг», «Кольт» М1911).

При длінном- стовбур рухається або назад, або вперед на довжину патрона, забезпечуючи підйом чергового патрона в магазині на лінію подачі. Патрон подається в ствол або накатом стовбура на патрон, або рухом затвора ( «Семмерлінг» LM-4, «Манли-хер» обр. II, «Кіно-Комура»). У пістолетах рухливий стовбур може переміщатися як вперед, так і назад. При русі назад він може переміщатися або в горизонтальній площині (по осі каналу ствола) ( «Вальтер» Р-38, «Маузер» С-96), або з нахилом казенної частини стовбура вниз (ТТ, «Браунінг», «Кольт» М1911 ), або зі зниженням паралельно осі каналу ствола ( «Кольт- Браунінг» обр. 1900 г.).

При русі вперед стовбур переміщається тільки горизонтально по осі каналу ствола ( «Манліхер» обр. II, «Кіно-Комура», «Семмерлінг» LM-4). Стовбури бувають відкритими (як правило, вони з'єднані зі ствольною коробкою) і закритими (вони поміщаються в кожусі-затворі). Слід зазначити ще одну особливість вже сучасних пістолетів. У них стовбури можуть бути або постійними (у більшості пістолетів), або змінними (пістолет розробляється не під один калібр, а під декілька найбільш ходових). Під кожен калібр, як правило, створюється свій ствол, свій затвор і свій магазин. Наприклад, модернізований пістолет «Кольт» М1911А1 має стовбури під калібр патронів 9 і 11,3 мм, пістолет «Дезерт Ігл» має три стовбури під калібри патронів 9, 11 і 12,7 мм, пістолет Стєчкіна «Бердиш» має три стовбури під патрони 9x18 ПМ і ПММ, 9x19 «Парабелум» 7,62x3 5ТТ. Бойові пістолети змінних стовбурів не мають.

затвор пістолета

Затвор пістолета служить для постановки курка (ударника) на бойовий взвод, досилання патрона з магазина в патронник, замикання каналу ствола і вилучення стріляної гільзи з каналу ствола. Конструктивно затвор може бути виконаний як спільна деталь з кожухом ствола (тоді він називається кожух-затвор) і як окрема деталь (в цьому випадку він поміщається, як правило, в ствольну коробку, де здійснює своє пересування). Якщо затвор являє собою кожух-затвор, то в кожусі обов'язково має бути вікно для видалення стріляних гільз, розташоване праворуч, ліворуч або вгорі. Якщо затвор збожеволіє в ствольну коробку, то в цьому випадку він може бути відкритим (пістолет «Парабелум» Р-08) і закритим (пістолет «Маузер» К-96). У будь-якому випадку в затворі поміщаються ударник з пружиною і, як правило, викидач із пружиною.

рамка пістолета

Рамка пістолета служить для з'єднання всіх деталей і механізмів в єдину конструкцію пістолета. Конструктивно вона оформляється як єдине ціле зі спусковий скобою і підставою рукоятки (пістолети ТТ, «Вальтер» Р-08 і ін.), З відокремлюваної спусковий скобою (пістолети Макарова, Стєчкіна, ПСМ), зі складаним спусковий скобою і рукояткою (український пістолет « Гном »).

Спускова скоба пістолета

Спускова скоба служить для запобігання спускового гачка від випадкового натискання, дня опори другій руці при стрільбі з двох рук, для фіксації деталей пістолета в зібраному вигляді. Остання функція спусковий скоби яскраво виражена в пістолетах Макарова, Стєчкіна, ПСМ. Спускова скоба є обов'язковою деталлю військових пістолетів, і се конструюють такий, щоб вона дозволяла стріляти в рукавичках. Конструктивно спускова скоба може бути оформлена як єдине ціле з рамкою пістолета (у більшості пістолетів) і як самостійна деталь (пістолети Макарова, Стєчкіна, «Беретта» М-92).

магазин пістолета

Магазин пістолета служить для зберігання і подачі патронів на лінію досилання в патронник. Конструктивно він може бути оформлений або як єдине ціле з рамкою або рукояткою пістолета (пістолети "Маузер", "Штейер», «Рот» і ін.), Або як відокремлена деталь (всі сучасні пістолети). Розташовуватися пістолетах магазини можуть попереду спускової скоби (пістолети "Маузер", "Бергман») і в рукоятці пістолета (всі сучасні пістолети). За формою виконання магазини бувають коробчаті і коробчаті-дискові (магазин пістолета «Парабелум» в артилерійському виконанні). Споряджаються магазини або за допомогою обойми (пістолети "Маузер", "Рот», «Бергман», «Манліхер»), або вручну поштучно (всі сучасні пістолети).

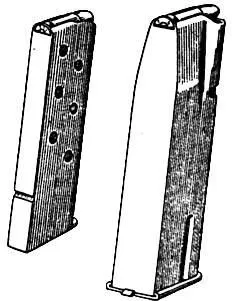

Магазини з однорядним (зліва) і дворядним розташуванням патронів.

Патрони в магазині розташовуються або в один ряд (однорядні магазини), або в два ряди в шаховому порядку. Дворядні магазини фіксуються за допомогою магазинної засувки, виконаної або у вигляді подпружиненного важеля з зубом (пістолети ПМ, АПС), або у вигляді стрижня з зубом і кнопкою (пістолет ТТ і ін.).

Ударно-спусковий механізм пістолета

Ударно-спусковий механізм пістолета служить для ініціації пострілу шляхом нанесення удару бойком по капсулі-воспламенителю. УСМ бувають двох типів: ударникового (пістолет «Парабелум») і куркові (пістолети «Кольт» М1911, ТТ, Макарова та ін.). Конструктивно УСМ куркового типу можуть бути оформлені наступним чином: або всі деталі УСМ розташовуються в рамці пістолета (основна маса пістолетів), або компонуються у вигляді окремого блоку, який збожеволіє в рамці пістолета (пістолет ТТ). За принципом дії УСМ куркового типу можуть бути одинарного дії, подвійної дії, з самозводом. Самовзводний УСМ був запатентований в 1908 р Алонсо Полішку і був використаний в його пістолеті «Літтл Том». У цьому пістолеті УСМ подвійної дії. Як відомо, самозводу підвищує готовність пістолета до пострілу, дозволяє носити його зарядженим, але подовжує спуск і вимагає значно більшого зусилля при натиску на спусковий гачок, ніж при попередньому зведенні, за рахунок опору бойової пружини; а збільшення зусилля і довжини спуску знижує влучність стрільби. Вихід спробувала знайти південно-корейська компанія «Деу престижних» в своєму пістолеті DP-51, реалізувавши розробку фірми «Фабрик Насьональ» (FN). У цьому пістолеті був третій режим роботи, який назвали «швидке зведення». Суть його в наступному: самозводу здійснюється з положення запобіжного взводу (бойова пружина попередньо підібгана). В цьому випадку спусковий гачок не доходить до положення стрільби самовзводом.

За рахунок цього зменшується довжина спуску і зусилля на спуск з 5,4 до 2,3 кг. Стрільба із зведеним курком вимагає 2,7 кг. Склад УСМ може бути найрізноманітнішим, але зазвичай в нього входять спусковий гачок, спускова тяга, шептало, разобщитель, ударник (якщо УСМ ударникового типу), курок (якщо УСМ куркового типу), бойова пружина. Курок служить для завдання удару по ударнику, має головку з накаткою і внизу бойової і запобіжний взводи, поміщається в задній верхній частині рамки. Курки бувають відкритого, напіввідкритого і прихованого типів. Переваги курка відкритого типу: дозволяє зробити плавний спуск з бойового взводу без пострілу; можна поставити на запобіжний взвод; дозволяє бачити, в якому стані знаходиться пістолет.

Недолік - це ще один шлях для проникнення пилу і бруду. Для того щоб якось зменшити вплив цього недоліку, курки роблять напівприхованою. Пістолети з прихованим курком виконуються тільки з самозводом. Така конструкція не дає можливості з ходу визначити, в якому стані знаходиться пістолет, особливо при відсутності покажчика наявності патрона в патроннику, і здійснити спуск курка з бойового взводу. Шептало служить для утримання курка на запобіжному і бойовому взводах або ударника на бойовому взводі (при УСМ ударникового типу). Конструктивно шепотіло має різноманітну форму, але завжди є носик, за допомогою якого утримується або курок, або ударник на бойовому взводі. Шептало своїм носиком притискається до нижньої частини курка або ударника своєї або який-небудь інший пружиною.

Спусковий гачок служить для спуску курка (ударника) з бойового взводу, зведення курка при стрільбі самовзводом і підняття роз'єднувача, коли тяга знаходиться в передньому положенні. Конструктивно він може бути оформлений або як самостійна деталь, або спільно з спусковий тягою (в такому випадку він називається спуск). Спускова тяга є передавальною ланкою між спусковим гачком і шепталом. Конструктивно вона може бути оформлена або як самостійна деталь, що має шарнірне з'єднання зі спусковим гачком, або спільно зі спусковим гачком. Разобщітель служить для роз'єднання спусковий тяги з шепталом після натиску на спусковий гачок і здійснення пострілу. Він не дозволяє вести автоматичний вогонь, а дає можливість шепталу поставити курок на бойовий взвод при натиснутому спуску. Ударник служить для деформації капсуля-запальника за рахунок енергії бойової пружини.

У конструктивному виконанні ударник зустрічається наступних видів: як єдина деталь спільно з курком ( «Манліхер» модель II), як окрема деталь зі своєю пружиною, яка виступає як проміжна ланка між курком і капсулем (пістолети ТТ, АПС, ПМ і ін.), Як самостійна деталь з бойовим взводом і бойовою пружиною (пістолети «Хеклер і Кох» і ін.). Бойова пружина служить для повідомлення курку (ударнику) енергії удару і обертального руху. Вона може бути пластинчастої або кручений і розташовуватися або в курку (пістолет ТТ), або в рукоятці (пістолет АПС), або в затворі (пістолет «Парабелум»). Пістолети з УСМ ударникового типу відрізняються простотою пристрою і великою компактністю. Тут енергія бойової пружини передається безпосередньо ударнику. Такі УСМ бувають тільки одиночного дії.

Замикаючий механізм пістолета

Замикаючий механізм пістолета служить для забезпечення щільного запирання каналу ствола, щоб порохові гази не проривалися через патронник. До складу замикаючого механізму входить затвор і сукупність додаткових деталей, склад яких залежить від обраного способу замикання каналу ствола (див. Нижче).

Поворотний механізм пістолета

Поворотний механізм пістолета служить для повернення всіх рухомих деталей пістолета в початкове положення після пострілу. У його склад зазвичай входять поворотна пружина (одна або дві), спрямовує стрижень поворотній пружини і кнопка (муфта) поворотної пружини. Поворотна пружина може бути спіральної (пістолет «Бархарда») і кручений (всі сучасні пістолети) і розташовуватися: над стволом (пістолети «Браунінг» обр. 1900 г. «Фроммер»), на стовбурі (пістолети Макарова, АПС), під стовбуром ( пістолети ТТ, «Кольт» М1911), по обидва боки стовбура (пістолет «Вальтер» Р-38) або в рукоятці (пістолет «Парабелум»).

Механізм видалення стріляних гільз пістолета

Механізм видалення стріляних гільз служить для вилучення стріляної гільзи з патронника і видалення з пістолета.

До його складу входять затвор, викидач і відбивач. Спроба відмовитися від викидача і обійтися тільки тиском порохових газів на дно гільзи для видалення стріляної гільзи зазнала поразки через часті невидаленого гільз, особливо коли між патронником і гільзою малий конструктивний зазор. Викидач служить для вилучення стріляної гільзи з патронника і утримання її в чашечці затвору до зустрічі з відбивачем. Конструктивно викидачі бувають пружинними, пружними за рахунок окремої пружини або розрізними пружними. Розташовуються викидачі в передній частині затвора, в спеціальній виїмці, і мають зуб зацепа, яким захоплюється закраина гільзи. Ширина зуба буває від 1/4 до 1/2 діаметра дна гільзи. Відбивач служить для видалення стріляної гільзи з пістолета. Конструктивно оформляється або як самостійна деталь, або як частина іншої деталі, яка виконує функції відбивача. Наприклад, в пістолеті ТТ роль відбивача виконує передня частина лівої стінки колодки УСМ.

Прицільні пристосування пістолета

Оскільки пістолети, як правило, розраховані для стрілянини на мінімальну дистанцію (25-50м), то прицільні пристосування на них робляться найпростішими, т. Е. Постійними, що складаються з мушки і цілика з прорізом. На пістолетах військових зразків зазвичай одна з цих деталей встановлена ​​нерухомо, а інша є окремою деталлю і закріплюється після пристрілки. У потужних пістолетах прицільні пристосування можуть складатися з нерухомою мушки і прицільної колодки з хомутиком і нанесеною шкалою відстаней. Наприклад, «Маузер» К-96, «Браунінг» обр. 1903 році, 1935 рр.

Запобіжні пристрої пістолета

Запобіжні пристрої служать для забезпечення безпеки поводження з пістолетом. Запобіжники можуть бути механічні (неавтоматичні) і автоматичні.

Неавтоматичні бувають двох типів: поворотні і Прапорцевим.

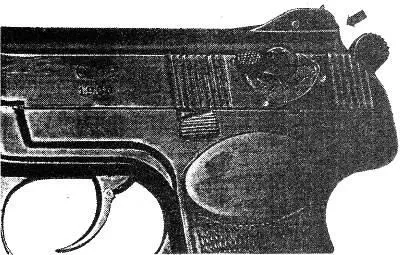

Запобіжник прапорця, одночасно виконує функції перемикача режиму стрільби.

Вони включаються і вимикаються або натисненням спеціальної кнопки, або поворотом спеціального важеля (прапорця). Такі запобіжники розташовуються або в рамці пістолета, або в задній частині кожуха-затвора (ствольної коробки).

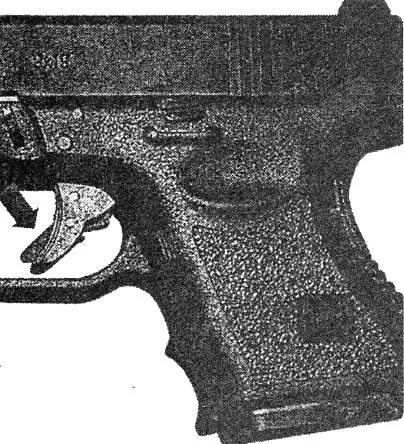

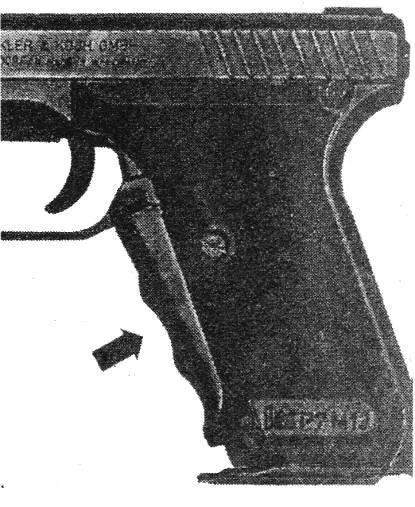

Автоматичні запобіжники: розміщений на спусковому гачку (вгорі) і виконаний у вигляді клавіші на передній частині рукояті, яка при охопленні рукою підтискає бойову пружину.

Автоматичні запобіжники в основному встановлюються на передній або задній стінці рукоятки або в спусковому гачку. Вони постійно включені, і УСМ блокований від випадкового пострілу. Вимикаються тільки тоді, коли рука щільно охопить рукоятку пістолета або перед натиском на спусковий гачок. Найчастіше на них ще покладають додаткові функції. Так, в АПС він є ще перемикачем режиму вогню, а у пістолета «Глок-26» здійснює попереднє стиснуті бойової пружини. Існують ще пасивні засоби запобігання у вигляді покажчиків наявності патрона в патроннику. Вони можуть бути або самостійною деталлю (наприклад, у вигляді штока), або суміщеної з викидачем, або ці функції додатково виконує викидач.
