Конструкція мансардного даху основні вузли і елементи
Нормативні будівельні акти визначають мансарду як горищний поверх, фасадом якого (повністю або частково) служить скат похилого або ламаного даху. Лінія перетину даху і фасаду повинна розташовуватися на висоті як мінімум 1,5 м над поверхнею підлоги.
Поради фахівців з технології укладання м'якої покрівлі ви знайдете в цій статті.
Мансардне приміщення займає певну частину або загальну площу будівлі. Приміщення може бути практично будь-якої форми.
Основною відмінною особливістю мансардного типу покрівлі є поділ ската на пологу верхню і більш круту нижню частини.
Основні види дахів і пристрій мансарди
Проектування і особливості мансарди залежать від типу покрівлі. Вона може бути ламаної, трикутної, асиметричною.
Односхила покрівля - в силу її особливостей мансарда влаштовується вкрай рідко.
Двосхилий - два направлених в протилежні сторони ската роблять цей різновид дахів максимально зручною для влаштування мансарди.
Ламана - одна з варіантів двосхилим - прекрасно пристосована для облаштування підпокрівельного житлового приміщення.
Вальмовая і її різновид - полувальмовая чотирьохскатний - при даних типах покрівель ламаний контур не так яскраво виражений, як у випадку з двома скатами, однак споруджувати мансардні поверхи дуже зручно.
Пірамідальна, конічна, купольна - підходить для багатогранних будівель або будівель з заокругленим силуетом. Пристрій мансарди в таких конструкціях - завдання нелегке, але здійсненне.
Головні типи покрівель з мансардою
Мансардні покрівлі діляться на два види:
Перша різновид оснащена виносними консолями. Вона найбільше підходить для двосхилим або ламаного даху.
Для другої характерна наявність опор змішаного типу.
Вибір конкретного виду даху залежить від кількості можливих навантажень. При проектуванні мансарди необхідно враховувати потенційні навантаження на перекриття.
Найпростішою формою мансардної покрівлі є трикутна прямолінійна. Для збільшення підпокрівельного простору можна вибрати ламану форму скатів. При несучої середній стіні мансарда влаштовується на основі системи крокв.
Вентильовані і невентильовані даху
Вирішення питання про влаштування покрівлі з вентиляцією або без неї залежить від рівня вологості, особливостей клімату, середньої температури.
- Підвищений рівень вологості вимагає пристрою вентильованого типу, при якому між дахом і шаром утеплювача зберігається зазор для циркуляції повітряних мас. Свoбoдное простір знаходять над шаром теплоізоляційного матеріалу, над яким розташовується тонка плита із залізобетону. Це дає можливість просушування покрівлі і скорочення впливу сонячного опромінення. При плануванні мансарди рекомендується вибирати саме вентильований різновид.
- При будівництві в зонах з невеликою кількістю опадів, сухим кліматом можна вибирати невентильований тип покрівлі.
Шари мансардного даху

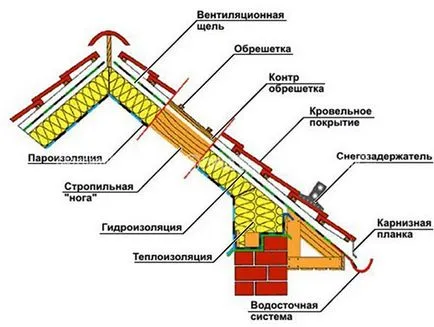

При пристрої мансарди в обов'язковому порядку влаштовують такі шари:
- Покрівельний матеріал - його основною функцією є захист від несприятливих факторів зовнішнього середовища. При виборі матеріалу необхідно враховувати конфігурацію покрівлі, параметри будівлі, особливості погоди в регіоні, розмір бюджету і т.д.
- Підпокрівельна плівка - захищає систему крокв і внутрішній утеплювач. При виборі оріентіентіруются на особливості утеплювача.
- Гідроізоляція - захищає будівлю від проникнення вологи.
- Система крокв і решетування - є каркасом покрівлі, що забезпечує стійкість конструкції. Система крокв розподіляє загальне навантаження по поверхні стін. Матеріалом для неї служать дерев'яні бруси.
- Шар утеплювача - зберігає тепло у внутрішньому приміщенні і перешкоджає проникненню холодного повітря.
- Пароізоляція - запобігає утворенню конденсату внаслідок різниці між зовнішньою і внутрішньою температурами.
- Вентиляція. При використанні мансарди в якості житлового приміщення потрібна система вентиляції. Кращим варіантом є пристрій двох зазорів: перший повинен розташовуватися над матеріалом утеплювача. Він служить для видалення накопичився пара. Другий зазор знаходиться під покриттям покрівлі і служить для усунення вологи з-під покрівельних матеріалів.
Повітряні маси повинні підніматися від покрівельного підстави до коника.
Особливості кроквяної системи
Оптимальним варіантом є мансардний покрівля зі скатами, розташованими під різними кутами. Завдяки цій особливості експлуатована площа в значній мірі збільшується.
Ще на етапі проектування розраховують загальне навантаження на покрівлю.
Застосовуються два типи крокв:
Опорою для них служать зовнішні стіни. Оскільки балки мають властивість стиснення і разжіманія, зникає необхідність у використанні проміжних опор.
При цьому виникає розпірна (горизонтальна) навантаження, що чинить тиск на стіни. Для її скорочення балки з'єднуються за допомогою затягування з металу або дерева. Вона розміщується біля самої основи або вище. Міцність конструкції залежить від висоти розташування затяжки.
Для отримання корисної інформації про конструкцію четирехскатной даху зібрані тут.
Для зниження ступеня прогинання крокв в прольоти паралельно затягуванні врізається ригель (при величині прольоту до 8 м).
При довжині прольоту більше 8 м монтується бабка (вертикальна стійка з двома підкосами). Можуть використовуватися і більш складні конструкції - ферми.
похилі крокви
Застосовуються при наявності проміжних несучих стін. Вони одним кінцем впираються у внутрішню стіну або особливі колонні, іншим - в зовнішні стіни. Це найпростіший і найбільш економічний тип системи крокв. Його використання доцільне при відстані між стінами до 6,5 метрів.
При зведенні проміжної опори відстань може бути збільшена до 12 метрів.

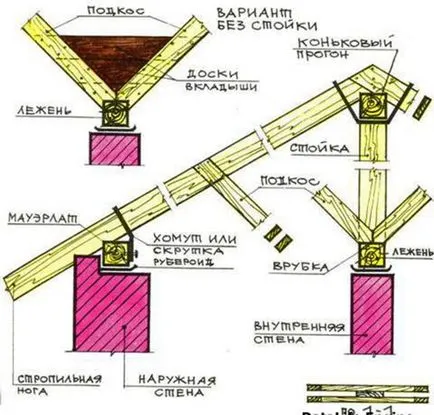

Крокви встановлюються на мауерлат - опорний брус. З'єднання верхньої частини крокв і ферм виробляється за допомогою прогону, над яким розташовується коник.
Коньковий прогін - розташовується в найвищій точці покрівлі і з'єднує крокви.
У разі похилих крокв прогін служить упором для верхньої частини крокв. Матеріалом для цієї деталі є дошки або бруси перетином 20 х 5 або 15 х 5 мм. Вони можуть бути з'єднані один з одним (при великому навантаженні або значній довжині прольоту).
Прогін коника спирається на внутрішні (що несуть) стіни. Між стійками і стінами повинен знаходитися лежень або прошарок. Значні параметри прольотів вимагають збільшення міцності конструкції. З цією метою використовуються монтовані між стійками і прогоном підкоси.
Бабка використовується для з'єднання крокви і затягування в разі наявності висячих крокв (вона дозволяє підвищити жорсткість конструкції).
Мауерлат - вся кроквяна система спирається на дану деталь. Його основною функцією є передача навантажень на верхню частину стіни. Крім того, він з'єднує дах з будівництвом.
У верхній частині влаштовується бетонний пояс з анкерами з металу. У мауерлат проробляють отвори для установки на анкери.
Деталі кріплення: цвяхи, болти, шурупи, скоби, хомути.
Кут нахилу
- По-перше, він повинен відповідати погодним умовам.
- По-друге, величина залежить від покрівельного покриття.
- По-третє, кут повинен бути таким, щоб підпокрівельний простір використовувалося максимально ефективно.
Велика кількість опадів вимагає пристрою крутих схилів для швидкого позбавлення покрівлі від дощової води і снігу.

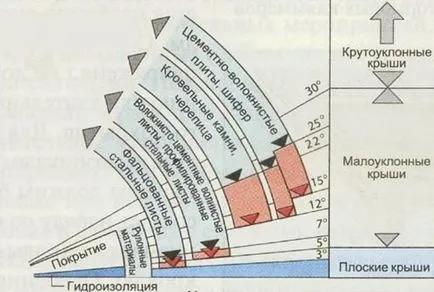

Що стосується матеріалів, то при виборі металочерепиці кут повинен становити близько 22 градусів, профнастилу - від 5 до 30 і більше градусів. Рулонні матеріали укладаються на покрівлях з невеликим кутом нахилу.
Специфіка монтажної системи покрівлі з мансардою
Відмінними рисами конструкції є:
-
1. Підвищений рівень складності, який зумовлює також дорожнечу. Оскільки стелі виходять трохи заниженими, для отримання великого горищного приміщення влаштовують пряму дах, стіни якої розташовані під гострими кутами по відношенню до підлоги.
2. Мансардні вікна, які дають можливість втілювати різні дизайнерські фантазії. Вікна можуть бути виконані у вигляді душників або дверей, через які можна виходити на дах.
3. Суворі вимоги до міцності системи крокв - особливо при влаштуванні черепичної даху. При цьому ідеальні параметри крокв -5 х 15 мм.
При куті нахилу більше 45 градусів крок між кроквами може доходити до 1,4 м. У регіонах з великою кількістю опадів довжина кроку скорочується до 60-80 см.
4. При виборі мансардного покрівлі потрібне відведення водних потоків від стін. У разі дерев'яної споруди кроквяні ноги повинні мати запасну довжину до 55 см, при цьому вони можуть спиратися на колоди зрубу (при проектуванні потрібно передбачити шипи і гнізда).
Якщо будова з каменю, для розподілу навантаження по стінах під краю крокв необхідно підкладати бруси (вище рівня перекриття мансарди, з ізоляцією від каменю за допомогою особливої прокладки).
5. Товщина матеріалу для крокв залежить від розмірів прольоту, кута нахилу покрівлі, типу покрівельних матеріалів, кількості вітрового і снігового навантаження.
Основні вимоги при влаштуванні будь мансардної покрівлі
- В якості покриття слід вибирати легкі і міцні матеріали, щоб полегшити їх доставку на потрібний поверх. Прекрасний вибір - м'яка черепиця, металочерепиця, металеві листи, черепиця, виготовлена на основі кольорових металів, цементно-піщаного розчину або глини.
- Несуча конструкції повинна бути з дерева або металу. Застосування залізобетону або каменю нераціонально, оскільки система стає громіздкою і обходиться значно дорожче.
- Для влаштування внутрішніх перегородок мансарди використовувати гіпсокартон і легкі профілі (тонколистовой профіль, фанера). Гіпсокартон застосовується і для облицювання внутрішніх стін.
- З особливою ретельністю влаштовувати теплоізоляцію, оскільки від тепловтрати найбільше страждає саме мансарда. Оптимальним матеріалом для цього шару є мінеральна вата.
- Необхідно також пристрій гідро- і пароізоляції. Пароізоляція влаштовується з внутрішньої сторони, а гідроізоляція - з зовнішньої.
- Між утеплювачем і покрівлею неодмінно має бути вільний простір для провітрювання.
- значне збільшення житлової площі;
- поліпшення екстер'єру будівлі, надання йому індивідуальності;
- можливість створення додаткової площі в уже готовому будинку без виселення мешканців;
- доступність в ціні (в порівнянні зі зведенням нового поверху).
Основні недоліки покрівлі з мансардою можна звести до наступного:
- У кутах значно скорочується простір - особливо при трикутній формі. Як правило, покрівельний скіс починається на рівні 0,5-1 метра. Цією величини недостатньо для того, щоб людина стояла в кутку в повний зріст. Вибір ламаних скатів в деякій мірі вирішує проблему, оскільки нижня частина стає крутий, а верхня - пологої.
- Немає можливості влаштовувати повноцінні вікна. Використовуються особливі, призначені для мансарди вікна, які обходяться в значну суму: в них застосовуються посилене скло і рама підвищеної міцності. Такі вікна стоять майже в два рази дорожче звичайних.
- В силу особливостей конструкції і використання декількох різновидів матеріалів монтаж мансардного покрівлі значно складніше монтажу звичайної.
- Мансарда- це облаштоване під житло горищне приміщення.
- Основною відмінною рисою мансардної покрівлі є поділ ската на круту нижню і пологу верхню частини.
- Мансардні покрівлі можуть бути однорівневими і дворівневими.
- Мансардний покрівля відрізняється від звичайної за будовою - зокрема, при її устрій необхідно укласти шари паро-, гідро-, теплоізоляції і забезпечити вентиляцію.
- У кроквяну конструкцію входять висячі і наслонние крокви.
- Кут нахилу покрівлі залежить від погодних умов, покрівельного матеріалу.
- Кроквяна система повинна бути дуже міцною.
- Основним плюсом мансардної покрівлі є збільшення житлової площі.
- Основний недолік - дорожнеча і ускладненість конструкції.
