Конструкції вибухових пристроїв

Найбільш часто застосовуються вибухові пристрої на основі замикачів натискного типу (т. Зв. «Дзвінок») (рис. 55-57). Схема таких вибухових пристроїв дуже проста і складається з послідовно з'єднаних джерела живлення, замикача, і електродетонатори. Одне із з'єднань проводів ( «скручування») може виводитися в сторону від стежки і служить для можливості швидкого встановлення або знешкодження вибухового пристрою без зняття його з стежки.

Електродетонатор встановлюється в боєприпас або міну, безпосередньо вражаючу мета.

Всі виявлені замикачі містили в якості джерел струму батареї типу «Крона» та були гідроізольовані скотчем, що дозволяє їм зберігати працездатність протягом тривалого (не менше місяця) часу.

Мал. 55. Замикач з двох планок з пружиною з канцелярського затиску: 1 - контакти; 2 - пружина

Мал. 56.Замикатель на основі кнопки від дверного дзвінка: 1 - кнопка дзвінка; 2 - батарея.

Мал. 57. Замикач з продавлювати кришкою

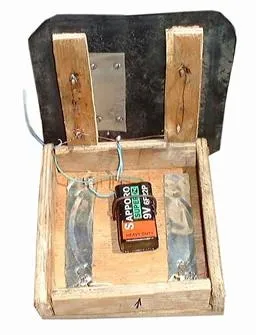

Мал. 58. Внутрішній вид замикача з продавлювати кришкою: 1 - корпус з фанери; 2 - контакти на спрацьовування при натисненні (наступання) на кришку; 3 - гума від автомобільної камери; 4 - контакт на спрацьовування при відкриванні кришки; 5 - батарея.

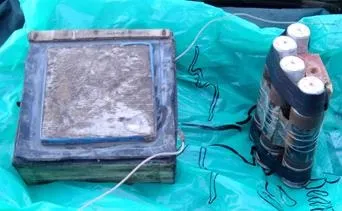

Мал. 59. Замикач і саморобна міна спрямованої дії

з гранат ВОГ-17.

Необхідно звернути увагу на те, що деякі виявлені зразки містили пристосування у вигляді замикаються контактів, що призводять до спрацьовування при спробі відкрити кришку (рис. 58). Знешкодження саморобних вибухових пристроїв - справа надзвичайно небезпечне і в переважній більшості випадків не виправдовує себе. Пасток проти цього придумано досить для того, щоб зробити майже неможливим. Пристрій пасток завжди легше, ніж їх подолання. Наприклад, джерело струму в схемі може дублюватися електролітичним конденсатором і від'єднання його від схеми нічого не дасть - фугас залишиться в бойовому положенні. Промислово виготовлений фотодатчик побутового призначення, наявний у вільному продажу і спрацьовує від збільшення освітлення, коштує недорого. Будучи включеним в схему вибухового пристрою, він викличе його спрацювання при збільшенні освітлення, наприклад при відкопування або висвітленні ліхтариком.

Застосовуються бойовиками схеми неизвлекаемости, срабитавющіе при перерізанні проводів.

Вибухові пристрої із застосуванням детонаторів натяжної типу застосовуються рідко, ймовірно через складність їх придбання і легкості виявлення. Були зафіксовані випадки установки гранат з розтяжками, але завжди схеми установки розтяжок були нестандартними. Розтяжка або встановлювалася вище росту людини, щоб спрацьовування відбувалося від впливу штирьовий антеною радіостанції, або в якості затягується петлі, вільно лежить на траві. При спрацьовуванні капсуля запала людина намагається відбігти вбік і тягне гранату за собою.

В останніх рекомендаціях з мінування бойовиків вказується на необхідність виготовлення вибухових пристроїв, що не виявляються міношукачами. Наприклад, в якості детонатора застосовується шланг з водою, закопували на стежці. Один з кінців шланга з закріпленим в ньому шприцом виводиться на узбіччя, інший - не чути пробкою. При настанні на шланг вода тисне на поршень шприца, а поршень в свою чергу замикає контакти електропідривної ланцюга. Привід детонатора не містить металевих деталей і не виявляється міношукачем.

Місця установки зарядів щодо замикача різноманітні: в землі безпосередньо біля замикача, з виносом в обидві сторони на 10-15 метрів, на деревах або густому листі чагарнику на висоті 1-1,5 метра. У посібнику бойовиків вказано навіть такий спосіб ретельної маскування боєприпасу як установка його в стовбур дерева і приклеювання кори поверх заряду в початковий стан.

В якості вражаючих елементів в конструкціях вибухових пристроїв застосовуються артилерійські боєприпаси, осколкові міни, як промислового виготовлення, так і саморобні (рис. 60 і 61), але частіше використовуються ручні гранати і гранати від станкового і підствольного гранатомета, боєприпаси артилерії малого калібру.

Мал. 60. Саморобні осколкові міни, виготовлені з обрізків труб, заповнені вибуховою речовиною і металевими осколками.

Мал. 61. Саморобна осколкова міна з шашки ВВ і металевих осколкових елементів.

На рис. 62 і 63 зображена саморобна міна кругового ураження, виготовлена ​​з гранати ВОГ-25 шляхом видалення детонатора і приміщення на його місце електродетонатори. Як проміжний детонатора застосований заряд пластичного вибухової речовини. Для збільшення щільності ураження граната обв'язана додатковими осколковими елементами - патронами калібру 5,45-мм.

Мал. 62. Виготовлення проміжного детонатора для підриву

Мал. 63. Осколкова міна кругового ураження з гранати ВОГ-25:

1 - дроти електродетонатори; 2 - граната ВОГ-25; 3 - патрони - додаткові осколкові елементи; 4 - проміжний детонатор з пластичної ВР.

На рис. 64 зображені елементи артилерійських боєприпасів та гранат, що використовуються при виготовленні вибухових пристроїв. Корпуси з зарядом ВВ використовуються як осколкові міни, на основі детонаторів виготовляються електродетонатори (рис. 65).

Мал. 64. Снаряди, гранати і детонатори, вилучені з підпільній майстерні по виготовленню вибухових пристроїв.

Мал. 65. Електродетонатори, виготовлені з підривників 30-мм осколково-трасуючих снарядів.

Мал. 66. Саморобна ручна граната, т. Н. «Хаттабчік», виготовлена ​​з гранати ВОГ-17 від станкового гранатомета і запала УЗРГМ.

Саморобні гранати, одна з яких зображена на рис. 66, бойовики вважають за краще через їх набольших масо-габаритних характеристик, що дозволяє приховано носити під одягом велика їх кількість, а це має важливе значення при діях в населеному пункті.
