Монтаж колектора теплої підлоги послідовність монтажу, інструкція

Монтаж колектора теплої підлоги з допоміжними пристроями правильніше зробити спочатку, і до нього приєднувати металопластикових труб, розгортати її і повертатися до колектора ж.

Ціна на складання і монтаж розподільного колектора теплої підлоги варіюється від 3000 до 8000 рублів залежно від комплектуючих, так що, зробивши цю роботу самостійно, ви стільки і заощадите.

Про що слід пам'ятати перед монтажем колектора?

Нагадаю: на один колектор можна підключати не більше дев'яти контурів, тому якщо контурів багато, то потрібно робити два (або більше) колектора.

Ще нагадаю: колектор для теплої підлоги бажано розташувати максимально по середині будинку, щоб все контури були по можливості однієї довжини. Це потрібно і для рівномірного прогріву, і для рівномірності гідравлічних опорів в трубах. Якщо довжини петель будуть приблизно однаковими, можна навіть обійтися без датчиків протоки.

Якщо будинок в кілька поверхів, то ідеальний варіант - помістити колектор десь під сходами, де ніхто ходити не буде, але доступ до колектора хороший.

А також: колектор бажано розмістити в найвищій точці системи - для видалення повітря з труб (тоді просто на самому колекторі ставиться автоматичний і ніякої проблеми з завоздушіванію).

Ну і не принципово, як ви розташуєте подає і зворотний колектори один щодо одного: що подає зверху, а зворотний знизу, або навпаки - система все одно буде працювати. Хоча, насправді, рекомедуется все-таки подає колектор розташовувати зверху - щоб тепло від нього не нагрівало зворотний.

Ну а тепер власне.

Чи можна встановлювати колектор нижче рівня теплої підлоги?

Іноді колектор доводиться монтувати не на тому поверсі, де сам тепла підлога, а на поверсі нижче, наприклад, котельня на першому поверсі, а тепла підлога на другому. Можливо, ви просто не хочете, щоб колекторний шафа «маячив» на житловому поверсі, а тому хотіли б помістити його десь в підвалі.

Власне, ніякого криміналу в цьому немає. Монтаж виконуємо в тій же послідовності, що і для будь-якої іншої ситуації. Проблема лише в тому, що повітря з системи не буде автоматично стравлювати, якщо відведення повітря поставити на колекторі. Висновок: відведення повітря ставимо на ділянці труби між колектором і розкотили петлями для кожного (!) Приміщення і обов'язково на обратке.

До відводом повітря повинен бути доступ, і перед ним ставимо традиційний кульовий кран з відсічним клапаном.

Ще раз: воздухоотводчики ставляться на кожну петлю. Тобто, скільки контурів, стільки і клапанів. Висновки зробіть самі: чи варто монтувати колектор нижче рівня теплої підлоги?

Монтаж колектора теплої підлоги

1. Установка колекторного шафи (якщо він планується). Висоту установки шафи потрібно орієнтувати щодо поверхні майбутнього чистового статі. Якщо колектор без шафи, то зміцнюйте його на висоті не нижче 1000 мм від основи, після влаштування всіх шарів "пирога" теплої підлоги висота від чистої підлоги буде нормальна.

2. Збірка колектора. Це якщо ви будете збирати колектор самі, а не купувати в зборі готовий. Все одно потрібно купити колектори за потрібною кількістю контурів. На фото нижче колектор з п'ятьма виходами і фітингами під монтаж металопластикової труби:

Це самий бюджетний варіант монтажу колектора для теплої підлоги. з ручним регулюванням.

З одного боку у колекторів зовнішня тричвертні різьблення, з іншого внутрішня теж тричвертні.

При з'єднанні колектора з поліпропіленової трубою, що йде від котла, застосовуємо роз'ємне з'єднання. Таке з'єднання складається з гайки, втулки, гумового ущільнювача і накидної гайки. Роз'ємне з'єднання накручується однієї гайкою на зовнішнє різьблення колектора (на фото вище - зліва). А з іншого боку накручується поліпропіленова муфта, у якій з одного боку різьблення, з іншого - поліпропіленовий ділянку для кріплення до основної труби.

Ну і кріпимо до колекторів всі інші пристрої, які потрібні: перехідники, відведення повітря, кран для зливу, вентилі ... А також кронштейни для кріплення колекторів до стіни.

На зворотному колекторі ставимо звичайний кульовий кран (на одну різьблення колектора, друге різьблення для з'єднання з обраткой, що йде до котла) - для затоки і зливу системи опалення (на фото 1 кран встановлений на нижньому - зворотному - колекторі, праворуч).

Пам'ятаємо про підмотування різьблення - там, де без цього не обійтися (як зрозуміти, чи можна обійтися без підмотки? - Дуже просто: є ущільнювальне гумове кільце - підмотка не потрібна, немає такого кільця - мотаємо).

Після складання колектори потрібно помістити в шафу, для чого в шафі є напрямні, які пересуваються горизонтально на потрібну відстань один від одного:

Відстань між направляючими залежить від довжини колектора. На напрямних є болти з гайками, за допомогою яких колектори і кріпляться.

Якщо колектор не в шафі, то кріпити його можна на будь-якій висоті, зручній для приєднання потім труб (в сенсі, не потрібно робити його занадто низько, інакше буде не зручно підводити труби петель).

Під пластиковий дюбель свердлимо отвір трохи більшої глибини, ніж довжина дюбеля, - щоб пил від свердління, що залишилася в отворі, не завадила забити дюбель повністю.

Монтаж металопластикової труби до колектора

Перш ніж кріпити металопластикових труб, потрібно приєднується кінець труби развальцевать і внутрішній її діаметр зачистити від задирок, інакше можна пошкодити гумові кільця ущільнювачів.

Інше обладнання, що монтується на колекторі

Також на колекторі потрібно встановити автоматичний (1):

фото 2: 1 - автоматичний, 2 - термостатичні голівка, 3 - витратомір

Для цього скоріше за все знадобляться перехідники та куточки (бронзові або сталеві нержавіючі - по вашим можливостям і виходячи з матеріалу самого колектора: якщо колектор мідний, то й перехідники краще брати з мідних сплавів; для колектора з нержавійки, соотвественно, приемлемей застосувати всі перехідники теж з нержавійки) для з'єднання різьблення на колекторі з різьбленням на відводом повітря, оскільки на колекторі різьблення 3/4 дюйма, а на відводом повітря напівдюймова.

Поєднуючи різьбові деталі, застосовуємо підмотування (ФУМ-стрічку, клоччя з фарбою або герметиком).

Важливо! Збираючи колекторний вузол, стежимо за розташуванням виходів: виходи для труб дивляться вниз, відведення повітря - вгору (повинен знаходитися у верхній точці вузла).

Сервоприводи або термостатичні головки, що регулюють проходження теплоносія, ставляться на зворотному колекторі (див. Фото 2 (2); на відміну від радіаторного опалення, в якому термоголовка на подачі до радіатора). Так роблять для того, щоб уповільнити догляд гарячого теплоносія з контуру, таким чином отримуючи від нього (від теплоносія) більше тепла.

Збірка змішувального вузла з колектором

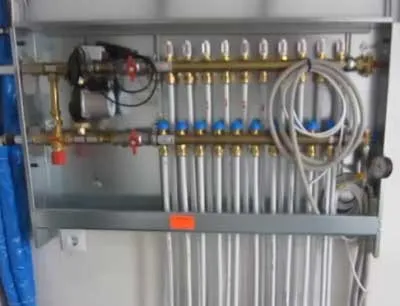

Колекторний вузол може включати в себе і більше: циркуляційний насос, дво- або триходовий клапан, термодатчик (див. Додатково Змішувальний вузол теплого водяного статі), як на фото 3 і 4:

Зліва модуль підмішування (змішувальний вузол) з насосом, триходовим клапаном; тут є також термометр, термостат (біла «коробочка» над насосом). Між модулем підмішування і колекторами ставляться кульові крани, щоб не тільки від'єднувати при необхідності одне від іншого, а ще й для зручності прогонки теплоносія і видалення повітря при першому заповненні теплої підлоги.

На самому колекторі встановлені витратоміри на подачі і є гнізда для сервоприводів на обратке. Довжина труб в петлях різна. За рахунок регуляторів протока можна відрегулювати витрату теплоносія.

Всі елементи змішувального вузла мають накидні гайки, що дуже спрощує їх з'єднання між собою. Змішувальних вузлів багато різних комплектацій (принцип роботи у всіх один), до кожного додається інструкція по збірці. Проте, трохи про з'єднання змішувального вузла і колектора на конкретному прикладі.

Отже, купили колектори і змішувальний вузол. Потрібні будуть гайкові ключі, викрутки і підмотка з пастою. Припустимо, у нас колектор з гніздами під сервоприводи і з витратомірами:

Тут подає колектор знизу (на ньому витратоміри), а зворотний зверху, це враховуємо.

Наступне завдання - з'єднати колектор зі змішувальним вузлом. У нашому прикладі він складається з насоса, триходового клапана, байпаса, накладного реле і сполучних патрубків:

У комплекті повинні бути також прокладки і термометр (термодатчик). У тому вигляді, як на фото вище, змішувальний вузол повинен приєднуватися до колекторів зліва. Якщо потрібно справа, то просто відпускаємо накидні гайки насоса і розгортаємо насос на 180 градусів.

Далі (в наведеному прикладі) потрібно поміняти місцями і колектори: подає вгору, обратку вниз, як по ідеї і годиться їм бути. Зробити це легко, потрібна тільки викрутка і дві руки (свої :)).

Між колектором і змішувальним вузлом потрібно поставити крани (на фото обведені зеленим), і між змішувальним вузлом і магістральним трубопроводом, відповідним від котла:

Кранів немає в комплекті з цими пристроями, потрібно купити окремо. Прикручуємо крани Маєвського і зливу (на фото обведені помаранчевим). Результат повинен виглядати так, як на фото вище.

Спершу збираємо без підмотки, дивимося, що все між собою добре стикується, а тільки потім вже збираємо заново з підмоткою. Пам'ятаємо ще, що при з'єднанні накидними гайками потрібно додавати гумові прокладки.

Як правильно поєднати триходовий клапан і циркуляційний насос?

Припустимо, ви вирішили не купувати готовий змішувальний вузол, а купити окремо насос, триходовий клапан і зібрати все самостійно. Дуже поважаю ваше рішення. Тільки давайте розберемося, як - в якій послідовності один щодо одного - повинні бути встановлені ці пристрої. Справа в тому, що багато суперечок щодо розташування ходового клапану: хтось наполягає на встановленні його на обратку, інші - на подачу, також - чи ставити його перед або після насоса? Ось і розберемося. Отже.

Головне завдання триходового клапана - змішувати гарячий і холодний теплоносії, отримуючи на виході щось середнє.

Триходовий клапан може бути з ручним регулюванням або з регулюванням автоматичної - за допомогою сервоприводу, керованого кімнатним термостатом. А є такі, які взагалі неможливо регулювати постійно, підкручуючи рукоятку: у них маховичок фіксується гвинтом, т. Е. Встановили певну температуру, зафіксували гвинтом маховик і - все. Недолік таких клапанів - погана продуктивність і його має сенс ставити на теплу підлогу площею до 60 м2 (читайте додатково: як підібрати триходовий клапан для змішувального вузла)

Так де ж ставити насос: за клапаном або перед?

Відповідь: якщо теплоносії потрібно змішувати, тоді насос ставиться безпосередньо за триходовим клапаном. В такому випадку насос буде тягнути теплоносій через клапан.

Триходовий клапан буває на поділ потоків теплоносія однакової температури на вході і на виході. Тоді насос ставимо перед клапаном. Але це до змішувальному вузла для теплої підлоги не відноситься.

Ось, власне і все про складання змішувального вузла, вважаю, не потрібно розповідати, як скручувати між собою деталі, що мають різьбу.
