Кондиціонер рено логан

Кондиціонер дозволяє створити в автомобілі оптимальні і максимально комфортні для людини умови, не залежно від погоди на вулиці. Особливо важливою система стає влітку, в жарку погоду, коли в нагрітій на сонці машині стає дуже незатишно. Розглянемо особливості і пристрій кондиціонера Рено Логан, які основні елементи входять до його складу і яким чином здійснюється його робота.

Пристрій кондиціонера Рено Логан

Система кондиціонера Рено Логан тісно пов'язана з системами вентиляції та опалення машини. Її рекомендується запускати тільки з закритими вікнами, так як в закритому салоні вона працює найбільш ефективно. Мікроклімат салону формується за рахунок змішування нагрітого і охолодженого повітря. Встановлений в кондиціонері блок охолодження дозволяє знизилася не температуру і зменшити вологість, а також перешкоджає накопиченню пилу.

Електрична схема кондиціонера Рено Логан

Схема підключення кондиціонера Рено Логан відповідає малюнку, який наведено вище. З кліматичною системою безпосередньо пов'язаний блок управління електричним обладнанням. Також є окремий блок управління системою - по ньому налаштовується обертання вентилятора.

складові автокондиционера

Систему ділять на ділянки низького і високого тиску.

До частини низького тиску - її ще називають всмоктуючої - відносяться випарник, трубопровід - по ньому фреон транспортується для всмоктування компресором. Там же закріплений штуцер низького тиску.
До стороні високого тиску - нагнітаючої - відносяться конденсатор кондиціонера для Логан, ресивер-осушувач, розширювальний клапан, трубопровід з штуцером високого тиску.

Компресор (або насос кондиціонера) - основним завданням є забезпечення стиснення і циркуляції фреону всередині системи. До складу компресора входь муфта, що запускає компресор.

Випарник - використовується для охолодження повітряних мас, що нагнітаються компресором. Там його температура знижується до 6-12 град. Цельсія.

Після запуску муфти починається всмоктування і стиснення холодоагенту, що знаходиться в газоподібному стані. Газ нагрівається і передається в конденсатор, де стає рідиною. Нагріта рідина відправляється в ресивер-осушувач, фільтрується і переходить в розширювальний клапан ТРВ, а там випаровується, утворюючи пар -2 градуси Цельсія (2 бар). Потім вона надходить у випарник, переходячи в газоподібний вид. Газ знову всмоктується в компресор і цикл повторюється.

Влітку температура в авто може перевищувати 60 град. Цельсія. Для створення більш комфортною обстановки рекомендується його провітрити, а після закрити вікна і включити кондиціонер. Кнопка кондиціонера Логан знаходиться під магнітолою в центральній частині панелі управління.

Фото кнопки кондиціонера

В Логане є одна особливість - вимикач кондиціонера кріпиться не найнадійнішими фіксаторами, але для нього передбачені додаткові кріплення у вигляді двох шурупів, які на заводі не встановлюються. Через це кнопка може відходити і в якийсь момент перестати працювати. Все, що потрібно зробити в даній ситуації - це поставити шурупи.

Важливе правило: в зимовий період, як правило, кондиціонером в машині не користуються. Проте, його потрібно періодично запускати, щоб зберігати працездатність всієї установки.
Є думка, що двигун в машині з кондиціонером нагрівається більш інтенсивно - через це фахівці рекомендують не нехтувати періодичної перевіркою антифризу.

Кондиціонер в машині стане в нагоді не тільки влітку - коли на вулиці високий рівень вологості, потрібно включати кондиціонер для того, щоб вікна машини не запотівали. При працюючій системі волога йде через випарник, а в салон надходить сухе повітря. До речі, з випарника вода йде через спеціальні трубки, тому періодично ви можете спостерігати її під машиною. Це абсолютно нормальне явище, і турбуватися в даному випадку не потрібно.

Характеристики кондиціонера Рено Логан:

кількість холодоагенту: 805-875 грам,
компресор: Sanden SD7 V16 / SD7 V12,
підходяще масло: Sanden SP 10 (135 мл),
холодоагент типу R134a.

Правила обслуговування кондиціонера в Логан:

Обов'язково стежити за рівнем холодоагенту.
Чистити і продувати конденсатор з радіатором.
Періодично перевіряти на засмічення систему зливу конденсату.
При заміні складових необхідно міняти ресивер-осушувач і робити відкачку зайвого повітря.

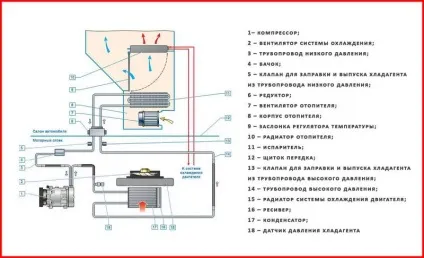

Схема кондиціонера Рено Логан

Це важливо знати!

При контактуванні з холодоагентом обов'язково потрібно використовувати рукавички і спеціальні захисні окуляри.
У разі, якщо холодоагент потрапив в очі, потрібно промити їх водою не менше 15 хвилин, а після обов'язково відправитися до лікаря. Якщо речовина потрапить на інші ділянки тіла, їх також потрібно промивати не менше 15 хв.
Ремонтні роботи здійснюються тільки в провітрюваному приміщенні або на вулиці. Холодоагент не повинен знаходиться поблизу ям, колодязів або нагрівачі (необхідно дотримуватися дистанцію від 5-ти метрів).
Зварювання, нагрів, спайка складових автокондиционера неприпустимі.
Всі трубки, по яких циркулює холодоагент, повинні бути добре зафіксовані - не можна, щоб вони стикалися з металевими елементами.
При організації з холодоагентом забороняється курити.
Забороняється змішувати речовина R12 з R134a.
