Які пропіленові труби використовувати для опалення

Пропіленові труби для опалення

розшифровка маркування

Отже, ви вирішили зробити опалення поліпропіленовими трубами. Прийшовши в магазин, ви зіткнетеся з необхідністю вибору, на щастя, сьогодні він є. На вигляд вироби відрізняються хіба що за кольором, все інше зашифровано в маркуванні. На перший погляд - це безліч незрозумілих символів, але знаючи їх розшифровку, ситуація прояснюється. Відразу визначимося, що досконально знати розшифровку кожного числа і букви вам не треба, досить орієнтуватися в ключових характеристиках, таких як:

матеріал виготовлення;
наявність або відсутність армування;
діаметр вироби;
товщина стінки;
номінальний тиск.

Цього цілком достатньо, щоб не відчувати себе сліпим кошеням при виборі пропіленові труби для опалення.

Чи можна використовувати пропіленові труби для опалення? Звичайно, можна, але тільки армовані.

Окремо зупинимося на виробниках. Вивчивши форуми сантехніків, можна зробити висновок, що основна маса майстрів схиляється до виробів західного виробництва. Про турецьких пропіленових трубах для опалення відгуки неоднозначні, багато неякісної продукції, особливо щодо фурнітури.

При цьому в будь-якій країні є як сумлінні виробники, які роблять хороші, якісні вироби, так і шарашкіна контори, які відверто женуть шлюб. У будь-якому випадку в торговій точці повинні бути сертифікати на поліпропіленові труби, якщо їх немає, краще не ризикувати. Давайте розбиратися які пропіленові труби краще для опалення.

Матеріали для виготовлення

Зрозуміло, що поліпропілен - це пластик (полімер), при цьому він буває різним і з різними характеристиками. Основна відмінність в молекулярній структурі:

гомополімери. Прості з'єднання, в яких всі найдрібніші частинки мають однакову структуру. Такий матеріал маркується літерами РРН;
блок-сополімери. Складні з'єднання, які складаються з гомополімерів, як будинок з цеглин. При цьому використовується не один вид цегли, а кілька. Тобто, різні гомополімери мають різну структуру. Чергування цеглинок суворо упорядковано. Маркуються літерами РРВ;
рандом-сополімери. Найміцніший матеріал, структура якого складається з кристалів. Маркуються літерами РРR.

Пропіленова труба армована алюмінієм

Також в тандемі з матеріалами вказується наявність армування, наприклад, РР-R \ AL \ РР-R. Це означає, що між двох шарів поліпропілену знаходиться шар алюмінію. Для чого потрібно армування? Тільки для компенсування лінійного розширення, ні про яке посилення мови не йде. Неармовані пропілен труби для опалення не використовуються, у них занадто великий коефіцієнт розширення, який дорівнює 0,15 мм / м. Труба подовжується на 0,15 мм на кожному метрі контуру, при нагріванні на один градус. Відлік починається з 20 градусів теплоносія.

Для армування застосовують два матеріали:

алюміній (суцільний або перфорований);
скловолокно.

Лінійне розширення поліпропіленових труб армованих алюмінієм становить, 0,03 мм / м, а скловолокном - 0,035 мм / м.

Важливо, яким клеєм скріплені шари, якщо він низької якості, то може статися розшарування. Це призведе до того, що під обшивку потрапить повітря і на контурі утворюються бульбашки. Сказати що це катастрофа не можна, але некрасиво і вид лякає. При цьому поява бульбашок може бути спровоковано неправильним монтажем, але про це пізніше.

Діаметр і товщина стінок

Ці значення вказуються просто цифрами. Наприклад, 16 х 2,5, або 16 * 2,5, також можливий варіант Ø16 S2.5. Всі вони означають, що виріб має зовнішній діаметр 16 мм і товщину стінок 2,5 мм. Зверніть увагу на те, що в маркуванні поліпропіленових труб зазначений не умовний прохід, а зовнішній розмір вироби. Це важливо, тому що розрахунок діаметра труб для опалення здійснюється для умовного проходу.

Співвідношення зовнішнього і внутрішнього діаметра

Ось для зручності табличка, в якій є значення товщини стінок, зовнішнього і внутрішнього діаметра для виробів з різним номінальним тиском.

Позначається двома буквами і цифрою. Наприклад, РN20, може зустрітися варіант СРN16. Цифрове значення вказує на кількість атмосфер, при якому виріб прослужить весь гарантійний період, при температурі теплоносія в 20 градусів. Виробники запевняють, що поліпропіленові труби прослужать 50 років.

Ви повинні розуміти, що ця цифра була отримана методом розрахунку за допомогою спеціальної програми. У ній виставляються оптимальні умови та інші настройки, які не завжди дотримуються. Поки скарг і спростувань не було, а якщо будуть, то бюрократична система знайде до чого причепитися, наприклад, вода в контурі занадто жорстка, або навпаки.

Читайте також, який тиск в автономних і центральних системах опалення.

Розрахунок діаметра і розміри

Метраж труб міряється за місцем рулеткою. На підставу цього вже розраховуєте скільки відрізків потрібно купити. Стандартні розміри пропіленових труб для опалення 4 м. Перед покупкою потрібно розуміти, що умовний прохід контуру має архіважливе значення. Точні дані про те, які пропіленові труби використовувати для опалення можна отримати тільки після гідравлічного розрахунку. Його потрібно замовляти, так як це ціла наука і порахувати всі вручну без допомоги програм навіть не кожен фахівець зможе, а новачок і поготів. Тому використовуйте приблизну формулу:

Двн 2 = 304,44 х (Р х 0,1 + 20%) / Т / СТ

Двн - діаметр труби внутрішній;

Р - площа опалювального приміщення в м 2 при стелях 2,5 м;

Т - різниця температури теплоносія на подачі і обратки. Середнє значення 20;

СТ - швидкість теплоносія, варіюється в межах від 0,2 до 1,5 м / с. Середнє значення 0,6 м / с.

Для опалення зазвичай використовують поліпропіленові труби діаметром 20 і 25 мм. При цьому патрубки до радіаторів краще робити більш тонкими. Наприклад, в контурах 25 мм зробити патрубки до батарей 20 мм.

Розрахунок діаметра виходячи з потужності котла

Якщо немає бажання вважати за формулою, а середніми даними ви не довіряєте, то скористайтеся ще одним, найпростішим способом. Зверніть увагу на таблицю. У ній можна визначити діаметр труб по площі опалювального приміщення. У лівій колонці є цифри з трьома нулями. Це потужність котла, необхідна для обігріву певної площі. На 1м 2 береться 100 Вт потужності, на 100 м 2. відповідно, 10 000 Вт.

Знаходьте в лівій колонці це значення і ведете очима до рожевих осередків. У них стоять значення швидкості теплоносія. В даному випадку підходить два варіанти: 0,3 м / с і 0,6 м / с, останній буде більш прийнятним. Піднімаєте погляд до верхньому рядку і бачите, що вам потрібні труби з діаметром 25 мм. При цьому 32 мм теж підійдуть, але навіщо платити більше?

види фурнітури

Для з'єднання елементів контуру застосовуються два види фурнітури:

Муфти та фітинги для пропіленових труб

Муфти - це повністю пластикова фурнітура, яка служить для:

з'єднання труб (прямі муфти);
зміни напрямку потоку (куточки);
розгалужень (трійники);
зміни діаметра контуру.

Фітинги - це фурнітура для переходу з пластика на залізну різьблення. Застосовується для підключення до контуру батарей. розширювального бака. манометра, запірної арматури та інше. Різьблення може бути внутрішньої чи зовнішньої.

Для того щоб з'єднання були більш надійними, рекомендується використовувати труби і фурнітуру одного виробника. Вище вже було сказано про різні види полімерів, які використовуються у виробництві. Різні за структурою матеріали можуть мати низьку адгезію (зчеплення).

основи монтажу

Збирається опалення пропіленових трубами від котла і тільки методом пайки. Труби зовсім не гнутися і тому якщо потрібно повернути напрямок циркуляції, обов'язково припаиваются муфти. Для роботи знадобляться:

спеціальні ножиці, які дозволяють зробити рівний і гладкий зріз;
шейвер - це інструмент для зняття фаски і зачистки армування;
паяльник.

Оптимальна температура головки паяльника становить 260 градусів. Дуже важливо в міру нагріти деталі перед з'єднанням.

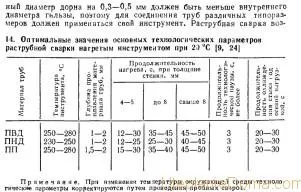

Час нагрівання пропіленових труб

Елементи, які потрібно спаяти, повинні внатяжку вдягатися на головку паяльника і також з'єднуватися між собою. Якщо вироби армовані скловолокном, то зачищати шар армування не потрібно, а якщо алюмінієм, то в обов'язковому порядку.

Прибрати потрібно рівно стільки, наскільки патрубок входить в муфту. Якщо зачистка неякісна, то під час експлуатації між шарів контуру може збиратися вода. Це призводить до утворення міхурів під зовнішнім шаром контуру. Вони схожі на ті, які утворюються внаслідок заводського браку при використанні неякісного клею. Про них ми згадували в першому більш статті.

Після того як деталі були нагріті, у вас є всього кілька секунд, щоб з'єднати їх і відцентрувати. Наявність рівномірного обідка з видавленого поліпропілену на стику свідчить про те, що в розплавлений матеріал заповнив усі порожнини і видавив повітря. Будьте уважні, розплавлений поліпропілен може видавити не тільки назовні, а й всередину. При цьому умовний прохід з'єднання сильно зменшитися, що призведе до порушення циркуляції.
