Комп’ютерний навчальний клас
призначення
Навчання школярів і студентів сучасним комп'ютерним технологіям, включаючи інформатику, програмування, роботу в INTERNET. Навчання інших навчальних предметів за допомогою персонального комп'ютера, таким як математика, фізика, іноземна мова і т. Д. Виконання навчальних завдань, самостійних робіт на ПК, динамічний контроль за успішністю.
Робота на сучасних ПК, підготовка навчальних і звітних матеріалів, створення та налагодження програм, в тому числі і мережевих версій.
Використання комп'ютерного класу як ігрового залу.
Школи, коледжі, ВНЗ, Навчальні центри широкого профілю.
Підвищені вимоги до електро- і пожежобезпеки, стійкості роботи комп'ютерної мережі.
Комп'ютерний клас є однорангові з'єднання типу "зірка", побудовану з використанням одного концентратора. Типова схема комп'ютерного класу як мережі представлена на малюнку 1.
Комп'ютерний навчальний клас включає в себе 10-20 робочих станцій (Комп'ютер Учня (студента)), один сервер (Комп'ютер Викладача), струменевий або лазерний принтер, модем, мережеве обладнання для організації комп'ютерної мережі.
Для забезпечення умов електробезпеки можливі два типових варіанти розміщення робочих столів з комп'ютерами.
Перший варіант:
прокладка всіх силових і мережевих комунікацій уздовж стін приміщення в спеціальних пластикових коробах, розташування робочих столів з комп'ютерами уздовж стін. Переваги - низька вартість робіт, простота установки, легкість перепрофілювання приміщення; недоліки - деяку незручність розташування робочих місць.
Другий варіант:
прокладка всіх силових і мережевих комунікацій під настилом підлоги (пристрій фальшпола), довільне розташування робочих столів з обов'язковим їх жорстким кріпленням до підлоги. Переваги - широкий вибір варіантів розміщення робочих столів; недоліки - висока вартість робіт, складність перепланування приміщення.

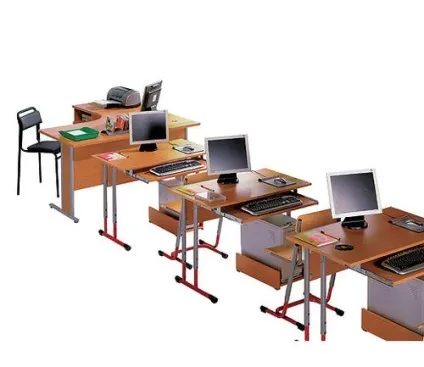

Типовий приклад комп'ютерного навчального класу в Школі
Виходячи з багатого досвіду побудови комп'ютерних класів можна зробити висновок, що навчальні заклади вважають за краще перший варіант розміщення робочих столів (уздовж стін). Це в більшості випадків обумовлюється обмеженим фінансуванням подібних проектів. Якщо мова йде про облаштування комп'ютерного класу в школах, то там вважають за краще тільки перший варіант розстановки, тому що крім відносної дешевизни цей варіант має набагато більш високим ступенем захищеності на предмет механічних поломок.
Нижче ми наводимо типовий приклад побудови комп'ютерного навчального класу в школі. На малюнку 2 наведено схематичне креслення стандартного шкільного класу розмірами 7 на 12 метрів з розміщеним комп'ютерним обладнанням.
1. Робоче місце викладача - сервер (системний блок, монітор, клавіатура, миша), принтер, мережевий концентратор, модем, джерело безперебійного живлення (ДБЖ);
2. Робоче місце Учня - робоча станція. підключена до локальної мережі (системний блок, монітор, клавіатура, миша), ДБЖ (опціонально);
3. Додаткові робочі столи для записів навчальних матеріалів (опціонально)
Обладнання робочого місця викладача
1. Сервер - робоче місце викладача P4-1700 / 256 / 1.44 FDD / 60Gb / CD-RW / 32 Mb SVGA / Sound / Lan 10/100 TP / Keyboard / Mouse / Speakers
2. Монітор 17 "
3. Принтер лазерний формату А4
4. Джерело безперебійного живлення
5. Зовнішній модем (забезпечує вихід в INTERNET, опціонально)
6. Силовий рубильник-автомат (Аварійне відключення всього класу)
7. Силові розетки - 5шт.
8. Електрична розетка RJ-45
9. З'єднувальний шнур - патч-корд
10. Концентратор
Обладнання робочого місця студента
1. Робоче місце учня Celeron-1300/128 / 1.44 FDD / 20Gb / 32 Mb SVGA / Sound / Lan 10/100 TP / Keyboard / Mouse / Speakers
2. Монітор 15 "
3. Джерело безперебійного живлення (опціонально)
4. Силові розетки - 3шт.
5. Електрична розетка RJ-45
6. З'єднувальний шнур - патч-корд
Устаткування мережевого забезпечення
1. Концентратор на 16-24 порту
2. Короб пластиковий для силової проводки і комп'ютерного мережевого кабелю-кручений пари
35 м (на малюнку 3 наведено приблизний вигляд кабель-каналу)
