Інфрачервона підлога під плитку своїми руками, будівельний портал

Обігрів будинку відіграє важливу роль в забезпеченні комфорту і затишку. Один з інноваційних способів утеплення - укладання інфрачервоної теплої підлоги. Монтаж такої підлоги виконується під різні види покриття, в тому числі і під плитку.

Розглянемо доцільність застосування ІК-полу під плитку, опишемо особливості видів плівкового утеплення, а також наведемо покрокову інструкцію з облаштування теплої підлоги своїми руками.

Інфрачервона підлога під плитку: за і проти

Інфрачервона тепла підлога - один з найбільш функціональних і ефективних сучасних методів опалення житла. Його популярність обумовлена комфортним, якісним і рівномірним обігрівом.

Головна ідея обігріву полягає у використанні спеціальної термоплівки. Покриття з полімеру випромінює інфрачервоні промені, розмір яких коливається в діапазоні 5-20 мкм. Основний випромінювач в цьому випадку - паста з карбонату вуглецю, вміщена в захисну поліестеровую плівку.

Сам по собі теплоізоляційний матеріал як інфрачервона плівка досить універсальний. На відміну, від водяних підлог, він може використовуватися в різних приміщеннях (квартира, житловий будинок) під різні покриття. Однак між фахівцями не вщухають суперечки про доцільність укладання інфрачервоних підлог під керамограніт або кахель. Звичайно, плитка - холодний оздоблювальний матеріал, що потребує додаткового обігріві, але існує думка, що монтаж під таке покриття інфрачервоного утеплення не бажаний. Це пояснюється рядом причин:

Низька адгезія плівки. Якщо на плівкове покриття відразу укласти плитку або залити стяжку, то вийде «плаваючий», нестійкий до деформацій підлогу. При простукуванні бетон видає порожній звук, а якщо на таку підлогу упустити важкий предмет, то стяжка має всі шанси тріснути. Деякі «майстри» для підвищення зчеплення намагаються зробити багато зарубок і вирізів. Але якщо не заізольовані надійно ці мікро-отвори, то згодом підлога може «битися» струмом від витоків, при цьому постійно буде спрацьовувати ПЗВ.
Ризик ураження електричним струмом. Плиткові розчини та клеї для стяжок мають лужне середовище. Через час плівка поліестеру роз'їдається незалежно від кількості і товщини шарів. Найменш драматичний результат - коротке замикання, найгірший - іскроутворення від оголених електричних з'єднань.

Порада. Інфрачервоні підлоги оптимально підходять для «сухого» монтажу під лінолеум, ламінат, ПВЗ-плитку або ковролін. Під керамограніт, кахель, кераміку краще використовувати кабельні або стрижневі електричні підлоги.

Незважаючи на перераховані мінуси далеко не всі готові відмовитися від інфрачервоного утеплення плитки. При монтажі використовуються спеціальні технології, що дозволяють звести недоліки і ризики до мінімуму. Така наполегливість обумовлена суттєвими плюсами інфрачервоних підлог:

ефективний і рівномірний обігрів житла;
простота установки;
тривалість експлуатації;
мінімальна втрата простору приміщення - товщина інфрачервоного статі від 5 мм;
прийнятна вартість інфрачервоної підлоги під плитку (ціна);
прогрів кімнати поліпшується за рахунок вторинної конвекції нагрітих предметів;
концентрація негативно заряджених іонів підвищується в 4 рази - це позитивно позначається на якості повітря в приміщенні;
мінімальне електромагнітне випромінювання;
робота інфрачервоної плівки не супроводжується шумом, вібрацією або виділенням пилу.

Це цікаво! 90% лікування від інфрачервоного статі вільно проходить крізь стяжку і плитку, нагріваючи не тільки повітря в будинку, а й тіло людини

Вибір інфрачервоного статі

Особливості стрижневих підлог, що діють за принципом інфрачервоного лікування:

допустима укладання системи безпосередньо в клейовий розчин;
використання додаткової армуючої сітки не потрібно;
установку стрижневого статі просто виконати самостійно без залучення фахівців;
автоматичний режим регулювання системи опалення - при максимальній продуктивності включається економний режим роботи.

Під час укладання опалення плівкового типу важливо дотримуватися певних вимог, що позначиться на збільшенні вартості ремонту. Інфрачервона плівка в свою чергу випускається в двох виконаннях: з вуглецевим і біметалічним нагрівальним елементом.

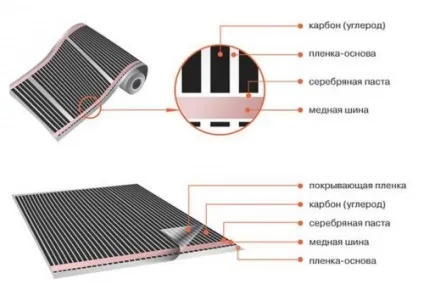

У першому варіанті роль нагрівальних елементів виконує карбонове волокно (вуглецева паста з різними добавками). Основа матеріалу - універсальна плівка, що володіє такими якостями як: зносостійкість, міцність, еластичність і хороші діелектричні характеристики.

Інфрачервона підлога під плитку: фото

Гріють елементи запаяні в два шари, подача електрики здійснюється через мідні або срібно-мідні провідники. Підключення теплої підлоги відбувається за паралельною схемою.

Важливо! Вуглецеву інфрачервону плівку можна застосовувати для утеплення вертикальних поверхонь і стелі

Оптимальний варіант - ІК-плівка з графітовим напиленням. Матеріал відрізняється підвищеною надійністю і тривалим терміном служби. Недолік - висока вартість.

Структура плівкового обігріву з біметалічним нагрівальним елементом складається з двох шарів: алюміній і мідь з присадками.

Основа біметалевих підлог - поліуретанова еластична плівка. Схема обов'язково доповнюється заземлюючим проводом, а процедура установки трохи ускладнюється. Підключення виконується через УЗО і АВДТ.

Важливо! Біметалічний ІК підлогу можна стелити під плитку.

Технічні характеристики і розрахунок теплого плівкового статі

Інфрачервоні теплі підлоги під плитку володіють наступними характеристиками:

максимальне енергоспоживання в режимі нагріву - до 250 Вт / кв.м .;
енергоспоживання при налаштуванні режиму терморегулювання - 35-85 Вт / кв.м .;
довжина хвиль випромінювання - 5-20 мк;
піковий відсоток інфрачервоного випромінювання в спектрі - близько 90-95%;
максимальна температура нагріву - 130 ° С;
робоча напруга - 220 Вт.

Високі експлуатаційні параметри дозволяють використовувати плівковий обігрів не тільки в якості допоміжного, але і як основний елемент системи опалення.

Плануючи облаштування теплої підлоги, необхідно попередньо розрахувати площа, що покривається інфрачервоної плівкою і електроспоживання покриття. Емпіричне значення теплової потужності для нормального опалення приміщення приймається за 100 Вт / кв.м. площі, що обігрівається. З огляду на ККД ІК плівки в 90%, це значення прирівнюється до 111,1 Вт / кв.м.

Для ефективного використання теплої підлоги ІК плівка повинна покривати всі місця, вільні від меблів. Наприклад, якщо вільна площа становить 80%, а вся кімната - 25 кв.м. то розмір ІК плівки буде дорівнює 20 кв.м.

При терморегуляціонная режимі (35%) електроспоживання складе: 0,35 * 220 Вт / кв.м. * 20 кв.м. * 1 ч = 1,540 кВтг.

Інфрачервона підлога під плитку: технологія монтажу

необхідні матеріали

Для облаштування інфрачервоного підлоги під плитку своїми руками можна придбати готовий комплект «Тепла підлога» або купити матеріали самостійно.

Стандартна комплектація системи плівкового теплої підлоги:

термопленка в рулоні;
контактні затискачі;
набір електричної проводки;
бітумна ізоляція на клейовий основі;
ізоляція ПВХ;
докладна інструкція по монтажу.

Додатково треба підготувати:

поліетиленову плівку (термостійкий);
теплоотражающий ізоляцію;
терморегулятор (вибирається виходячи з потужності теплої підлоги і типу установки - накладної / вбудований);
коробка під терморегулятор;
провід для установки терморегулятора; при виборі перетину дроту слід відштовхуватися від матеріалу самого проводу та розрахункової потужності системи;

термодатчик (якщо не йде в комплекті);

двосторонній скотч;

суха самовирівнююча суміш для тонкої стяжки під плитку;

монтажні електроінструменти: пасатижі, кусачки і т.д .;

індикаторна електрична викрутка, мультиметр;

плитковий клей;

вимірювальні інструменти: кутник, метр, рулетка;

рівень;

інструменти, необхідні для укладання плитки.

Покрокова інструкція з укладання теплої підлоги

Підстава під теплу підлогу обов'язково повинно бути рівним, без западин, виступів та інших видимих дефектів. Допустимий перепад висоти - максимум 3 мм. Перед укладанням поверхню слід перевірити рівнем і при необхідності вирівняти - зробити бетонну стяжку за рівнем. Дати стягуванні «схопитися» (28 днів), очистити поверхню від пилу. Після проведення підготовчих заходів можна приступити до установки інфрачервоного статі.

Монтаж гідроізоляційного шару. Плівкова гідроізоляція необхідна для захисту опалювальної системи від попадання вологи.

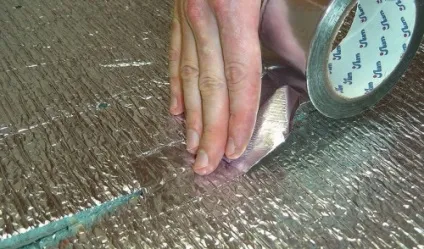

Укладання теплоотражающего матеріалу (пенофол, ізолон і т.д.). Теплоізолятор розміщується відбиває вгору. Ізоляція дозволяє скоротити тепловтрати, тим самим збільшивши ефективність системи і зменшивши енергоспоживання. Матеріал розкласти на підлогу, розправити, на стиках проклеїти скотчем.
Скласти схему укладання та визначити місце під установку терморегулятора - оптимально 15 см від рівня підлоги. При складанні треба врахувати, що тепла підлога не монтується під побутовими приладами та стаціонарної великої меблями. Якщо інфрачервоний підлогу використовується, як основна система опалення, то він повинен займати мінімум 70% площі приміщення. Якщо підлога - додатковий обігрів, то досить 40%.
Розкладка теплої підлоги відповідно до складеної схемою. Укладання виконати, дотримуючись ряд вимог:
- перший ряд розміщується на відстані 10-40 см від стіни;
- гріє плівка розкладається мідними сторонами контактів вниз по напрямку стіни, де розташований терморегулятор;
- між смугами плівкового статі треба залишати проміжки близько 5-10 мм; важливо, щоб смуги не перекривали один одного;
- рулони теплої підлоги по краях приклеїти до фольгованої теплоізоляції скотчем.
Підключення теплої підлоги:

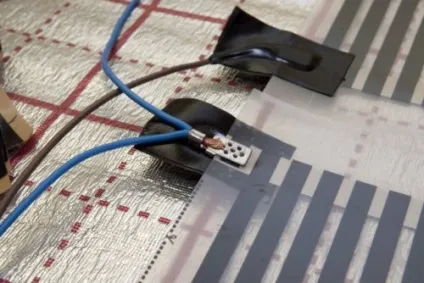

- в місцях електричних з'єднань, де походить мідна шина, встановити клемні затискачі, обжати електротехнічними кліщами або плоскогубцями; виступи на клемах повинні трохи продавити пластик, забезпечуючи контакт з мідною смугою;
- кінці монтажного проводу вставити в клеми і обжати;
- виконати паралельне з'єднання нарізаних шматків ІК-полу; спеціальної товстої або бітумної ізолентою заклеїти з двох сторін клеми, закриваючи оголені кінці клем і проводів;
- заізолювати оголені кінці мідного дроту;
- підключити дроти потрібної довжини до місця передбачуваного виходу до терморегултору;
- термодатчик з проводом покласти під плівковий підлогу і підключити до терморегулятора; головка термодатчика монтується знизу до чорної кремнієвої смузі плівкової підлоги за допомогою бітумної ізоляції, а на місці установки в утеплювачі робиться виріз, щоб запобігти появі бугра.

Важливо! Електромонтажні роботи по установці теплої підлоги краще довірити професійному майстру.

Після підключення треба перевірити працездатність кожної нагрівальної смуги при температурі до + 30 ° С. Якщо система працює добре, то можна приступити до наступного етапу - заливка стяжки й облицювання поверхні плиткою.

В якості додаткового захисту від протікання укласти зверху ІК-полу поліетиленову плівку. Потім накрити поверхню малярської (штукатурної) сіткою - це поліпшить зчеплення плівки і стяжки. Залити підлогу Самонівелююча сумішшю або стяжкою, товщина шару - 8-10 мм. Залишити підлогу на 3 тижні для «зчеплення» і викласти плитку.

Основні вимоги та рекомендації з укладання інфрачервоної теплої підлоги під плитку

Щоб при поломці термодатчика, його можна було замінити, пристрій пропускається через штробу всередині гофри.
Якщо ІК-пол споживає сумарно понад 2 кВт, то бажано приєднувати його через окремий автомат.
Перед заливанням цементної стяжки слід повторно протестувати цілісність ланцюга, щоб згодом не довелося відбивати плитку.
Після затоки стяжки тепла підлога можна включати тільки після повного висихання, а саме - не раніше, ніж через 28 днів.
Якщо під час монтажних робіт ІН-плівка була пошкоджена, то її краще ізолювати алюмінієвим скотчем з двох сторін.
При укладанні плитки не можна використовувати металеву армуючої сітки.
Укладання підлоги треба виконувати виключно на сухій поверхні.
Не можна розміщувати тепла підлога над нагрівальними елементами, наприклад, грубкою або каміном.
Не можна згинати плівку під кутом більше 90 °.
Небажано укладати відрізок плівкового статі, перевищує 15 метрів.
