Комп'ютерна програма віртуальних лабораторних робіт Electronics Workbench V 5.12.
Для виробництва віртуальних лабораторних робіт тут представлена програма ewb 5.12, яка прекрасно працює як під ОС Windows, так і під wine в Linux / Ubuntu.
В останньому випадку можна також використовувати схожі програми для Linux:
Вельми істотну частину книги становить комплекс завдань для самостійного дослідження. Все різноманіття завдань підготовлено і перевірено за допомогою Electronics Workbench. У більшості завдань схеми містять вже підключені до тестових точках прилади, а опції моделювання встановлені таким чином, щоб отримати коректний результат. Завдання в електронному вигляді містяться на доданих до книги дискетах, а також розміщені на сайті видавничого дому "Додека" (www.dodeca.ru) і відкриті для вільного доступу. Якщо доступ до мережі Internet викликає у Вас труднощі, можна придбати ці завдання на дискетах разом з книгою або замовити їх у видавничому домі. Наведені в книзі завдання охоплюють, звичайно, лише невелику частину відносно простих електронних пристроїв. Видавничий дім "Додека" вважає перспективним вивчення електронної техніки за допомогою програми Electronics Workbench і планує випуск серії книг, присвячених таким курсам електронної техніки, як вторинні джерела живлення, радіотехнічні схеми, системи автоматичного регулювання та ряду інших. При цьому цей посібник є вихідним для вивчення наступних курсів. Як працювати з книгою як в розділі "Експерименти", так і в розділі "Вправи" пропонується вирішувати завдання за єдиною методикою, що полягає в теоретичному дослідженні і подальшої його експериментальної перевірки. Різниця полягає лише в наступному. У розділі "Експерименти" завдання відносно прості, і для їх вирішення досить вивчити теоретичні основи по даній темі. При цьому Новомосковсктелю повинні допомогти постановка задачі і форма для представлення результатів у розділі "Результати експериментів". У розділі "Вправи" завдання складніше, але їх рішення стає можливим для Новомосковсктеля, який отримав деякі навички після рішення задач з розділу "Експерименти". Допомогти у вирішенні більш складних завдань повинні приклади розв'язання, наведені в методичних вказівках до розділу "Вправи". Для вирішення завдань з обох частин необхідно проводити стандартну послідовність дій: ознайомитися з умовою завдання, провести теоретичний розрахунок і експериментально підтвердити його результати. Розглянемо на прикладі конкретного завдання с3_001, як проводиться кожен з цих кроків.
ся в стандартних програмах набору Microsoft Office. Файл містить номер глави (3 в нашому прикладі) і номер файлу після роздільник _. Розглянутій задачі, наведеної на рис. 3.1 в розділі 3 відповідає файл с3_001.сс в каталозі С3_001 на дискеті.

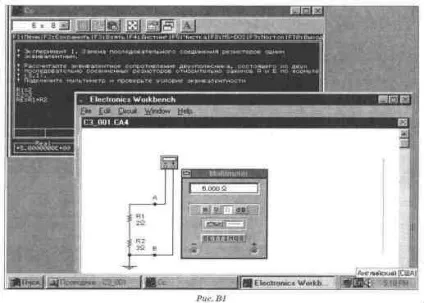

2. Як провести теоретичний розрахунок. Другий крок у проведенні дослідження полягає в спробі теоретично передбачити результат експерименту. Для цього необхідно розрахувати ряд величин, які будуть в подальшому отримані в результаті вимірів. Допомогти в такому розрахунку в найпростіших завданнях Вам може матеріал, наведений в розділі "Короткі відомості з теорії". Якщо виникають труднощі, то корисно ознайомитися з методичними вказівками до розділу "Вправи", навіть якщо ви займаєтеся вирішенням завдань розділу "Експерименти". При вирішенні складних завдань з розділу "Вправи" Ви повинні будете звернутися до відповідних підручників і задачник. У розглянутому нами прикладі завдання с3_001 розрахунок може бути проведений на комплексному калькуляторі за допомогою файлу с3_001.сс, в якому записано умову. Ви можете відразу почати записувати хід рішення в файлі СС (рис. В1) вже з наступного вільного рядка. Як це зробити, розглянуто в методичних вказівках до розділу 3.2. Результати розрахунку можна записувати в віконцях і таблицях, передбачених для цього в розділі "Результати експериментів". У нашому прикладі в цьому розділі є такий заготовка:
Експеримент 1. Заміна послідовного з'єднання резисторів. Опір R1 2 Ома опір R2 3 Ома
Записавши в комплексному калькуляторі рядок: RE == R1 + R2, можна прочитати на відповідному табло відповідь 5 і занести його в графу
Звичайно, для розрахунків Ви можете використовувати і будь-яку іншу програму (наприклад, MathCad, Matlab, Excel і тому подібні).
3. Як провести експеримент. Для проведення експерименту необхідно відкрити другий файл каталогу С3_001 - с3_001.са4. Зазвичай в файлі міститься вже зібрана схема, необхідні прилади підключені і відповідно налаштовані. Незважаючи на велику спокусу надати можливість самостійно вирішити і цю частину завдання, ми порахували, що краще надати конкретні приклади коректно працюють схем і підключення до них приладів, використовуючи які можна вирішувати зустрічаються на практиці завдання.
Далі в Вашу задачу входить вимір величин і порівняння їх з отриманими раніше розрахунковими значеннями. Найкраще це здійснити в многооконном режимі, не закриваючи вікно з файлом розрахунку с3_001.сс (рис. В1). Для нашого прикладу необхідно включити мультиметр і виміряти опір. Ви можете вважати показання з табло мультімет-ра і переконатися, що він показує ті ж 5 Ом, що і програма розрахунку. Результат записується в графу розділу "Результати експериментів". Методика вимірювання різних величин в більш складних завданнях викладена частково в розділі 1, присвяченій опису програми Electronics Workbench, частково в додатку 1, де методика вимірювань розглядається на конкретних прикладах.
4. Як працювати з дискетою, що додається до книги. Файли на дискетах, які додаються до книги, знаходяться в саморозпаковується архівному файлі disketa.exe. Після запуску розпакування архіву програма запросить шлях і ім'я каталогу, в який будуть поміщені файли з архіву. Якщо каталогу з вказаним ім'ям не існує, то програма створить його. Після розпакування каталог буде мати наступну структуру: в корені каталогу будуть перебувати підкаталоги, імена яких будуть відповідати главам книги (наприклад, підкаталог з ім'ям СЗ відповідає главі 3, підкаталог з ім'ям С11 - главі 11 і т.д.). Кожен з цих підкаталогів також розбитий на каталоги, імена яких відповідають іменам файлів, які в ньому містяться (наприклад, каталог С3_001 містить файли с3_001.са4 і с3_001.сс). Крім того, в підкаталозі Comcal буде знаходитися програма комплексного калькулятора, а в підкаталозі Models - відсутні бібліотеки елементів, необхідні для моделювання деяких задач. Якщо Ви працюєте з операційною системою Windows '95 або з її подальшими версіями, то зручно буде зв'язати розширення файлу з відповідною програмою. Для цього двічі клацніть на значку файлу. Якщо даний файл не пов'язаний з жодною програмою, то відкриється вікно, в якому потрібно вказати програму, за допомогою якої потрібно буде відкривати цей файл. Програму можна буде вибрати зі списку, але якщо потрібної програми в списку немає, натисніть кнопку "Інша". При цьому відкриється інше вікно, в якому потрібно знайти файл програми (Wewb4.exe або файл сс.ехе), користуючись звичайною процедурою пошуку файлів, після цього натиснути кнопку "Відкрити". Після проведення цієї процедури ви можете підготувати робоче поле на екрані таким чином. Відкрийте Провідник і увійдіть в каталог (наприклад, С3_001). Клацніть двічі на значку с3_001.са4. Після цього на екрані з'явиться робоче поле Electronics Workbench. Якщо середня кнопка в правому верхньому куті вікна має вигляд. то залиште поточний стан, якщо ж кнопка має вигляд. клацніть на ній лівою кнопкою миші. При цьому вікно Electronics Workbench займе лише частину екрану, надавши Вам можливість одночасно вивести текст завдання і проводити розрахунки в програмі Comcal. Після цього поверніться в Провідник і двічі клацніть на значку с3_001.сс. З'явиться зменшене робоче поле програми Comcal, в якому Ви зможете прочитати текст завдання і почати необхідні обчислення. Налаштуйте тепер розмір і положення вікон таким чином, щоб одночасно бачити обидва вікна (рис. В1). На рис. В1 активним є вікно Electronics Workbench (воно підсвічується на панелі завдань). Для того щоб активним зробити вікно Comcal, можна клацнути мишкою в будь-якому місці цього вікна або на його значку на панелі завдань. й- Значки в тексті книги. Відзначимо ще, що в тексті книги зустрічаються два значка І Перший з них вживається для приміток, що зустрічаються в тексті, другий - для невеликих прикладів, що ілюструють матеріал, що викладається. Бажаємо Вам успіхів у захоплюючому і безкрайньому морі експериментів з електронними схемами!
