Опалення будинку за допомогою печі з водяним контуром основні нюанси
Сегодня можно обустроить в частном доме множество видов отопительных систем с различными характеристиками. Одним з найбільш економічних способів опалення є водяне, причому з умовою, що воду нагрівають не котел, а звичайна піч. Треба сказати, що сьогодні такий спосіб опалення користується все більшою і більшою популярністю. Варто розібратися, чому так відбувається.
Водяне опалення від печі
Як відомо, звичайне опалення від печі має один, але істотний недолік: тіло поширюється по приміщенню нерівномірно. Використання водяного і парового опалення від печі є більш раціональним рішенням.
По суті, в цьому випадку піч представляє собою вже не просто нагрівальний агрегат, а твердопаливний котел, тільки котел може бути тільки дров'яником або працювати на вугіллі. У заміському будинку виходить така собі міні-котельня, при цьому піч своїх основних функцій не втрачає (там можна готувати їжу на вручений частини, наприклад).
В цілому, є 3 варіант облаштування з водяним контуром:

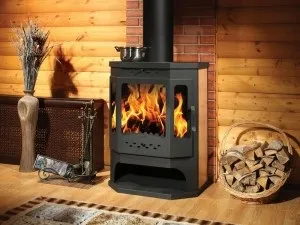

- Купити вже готову піч або камін і підключити до неї систему опалення (марки «Аква», «Ангара», «Булерьян» - відгуки про них позитивні, в основному);

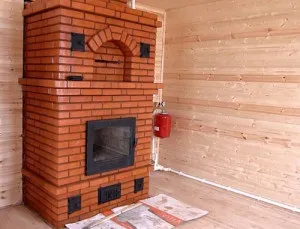

- Найняти фахівця, який зробить стандартну російську піч, після чого підвести за допомогою опалювального трубопроводу воду до сталевих радіаторів (теж непоганий варіант);
- Спорудити її цілком можна і самостійно.
По суті, піч з водяним контуром - це будь-яка піч, від якої відходить трубопровід з радіаторами (батареями). Нічого складного в цій конструкції немає і бути не може, хоча спочатку так може і здатися.

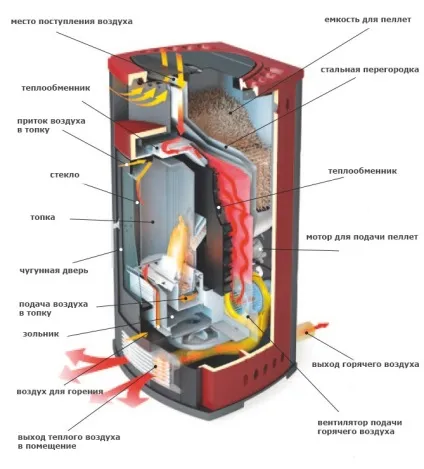

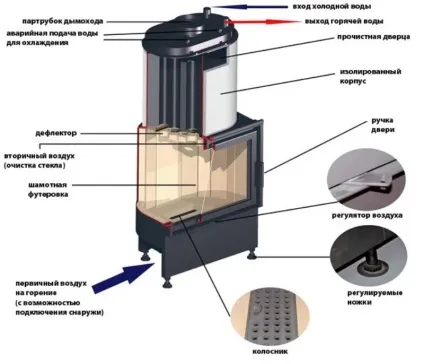

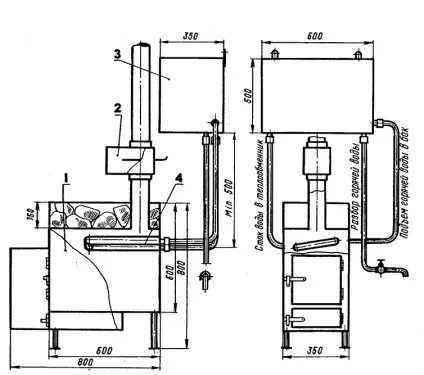

Для того щоб зробити піч своїми руками, потрібен хоча б мінімальний досвід кладки або на худий кінець цегли (все-таки це не будівля - там потрібно особливе вміння). Головне в такій системі - це теплообмінник (котел, змійовик - назви можуть бути абсолютно різними, що не змінює суті, власне кажучи). Важливо врахувати розміри топливника, розміщення печі з боку підводу води та інші моменти.
Пічні теплообмінники можуть бути наступних видів:
- трубний (як відомо, зроблений з металевих труб);
- листовий (він зроблений не в формі листа, а з листової сталі, вкрай рідко їх роблять з чавуну);
- комбінований (зроблений зі сталі і труб).
Сказати точно, який саме теплообмінник краще - не можна. Тут треба враховувати кілька параметрів. Але якщо брати усереднені, під стандартний будинок краще віддати перевагу саме комбінований теплообмінник.
Розрахунок потужності і розміру теплообмінника, ККД
Розрахунок необхідної потужності теплообмінника - найважливіший момент. Якщо зробити це неправильно, то в приміщенні буде або недостатньо тепло, або навпаки - жарко аки в Сахарі. Зменшити температуру в стандартної цегляної печі неймовірно складно.
Опалення, само собою зрозуміло, має повністю враховувати теплові втрати будинку, розрахувати які непідготовленій людині неможливо - цим повинні займатися тільки фахівці. Але в середньому на кожні 10 квадратних метрів приміщення теплообмінник повинен віддавати від 1 до 1,2 КВт потужності всієї опалювальної системи.
Потужність теплового агрегату буде залежати від його площі (S), а також від показників потужності по питомій витраті Qy (вона, скільки енергії тепла може виділити теплообмінник на одиницю площі). Виходить, що підсумкова формула, за якою розраховується потрібна потужність пристрою обміну теплом, буде такою:
Сама ж потужність питома розраховується за такою формулою:
Qy - вже всім знайома питома потужність;
K - це постійна, яка вказує на теплопередачу матеріалу теплообмінника на 1 градус Цельсія (сталь - 12, наприклад);
Tm - це температурний режим нагріває середовища (різниця між максимальною температурою і мінімальної);
tm - усереднена арифметична різниця між максимальною і мінімальною температурою в контурі.
Звичайно, все це трохи складно, тому краще навести приклад подібного розрахунку. Наприклад, якщо піч працює на вугіллі, то середня температура в самій топці буде дорівнює приблизно 800C °, самого теплоносія - 70C °. Провівши розрахунки, виходить, що питома потужність (Qy) буде дорівнювати, відповідно до наведеної вище формулі, цифрі в 8760 Ккал (1 година).
У підсумку, використовуючи формулу, можна підрахувати, що з 1 м² поверхні можна зняти приблизно 10,2 КВт потужності для обігріву (мова йде про площу всієї печі в даному випадку). Непоганий показник. Дрова мають набагато меншу теплотворність, в цьому випадку потужність на квадратний метр - 6кВт. Для будинків і бань площею менше 100 квадратних метрів розрахунки повинні бути скориговані.
Облаштування підводу води
Найбільш важливі моменти, які варто враховувати при монтажі контуру в систему:
Плюси і мінуси використання ТЕРМОАКУМУЛЯТОР
Иногда в печах с водяным контуром используют термоаккумуляторов. Используют его по той причине, что сам по себе теплообменник накапливать тепло не может (как и любой другой котёл). Переваги використання цього агрегату полягають в наступному:
- температурні коливання не різкі, як при роботі звичайного теплообмінника, а м'які, плавні, що в підсумку підвищує довговічність всієї опалювальної системи;
Є у термічних акумуляторів, як це водиться, і свої недоліки:
- самі по собі термоаккумулятори - досить масивні, для них потрібно відносно велика кількість простору;
- іноді для їх установки може знадобитися окремий фундамент;
- вартість самого агрегату досить висока, так що встановлювати його в невеликому будинку чи будинку, де живуть нерегулярно - далеко не завжди доцільно.
В цілому, піч з водяним контуром - це непогане рішення проблеми опалення будинку. Правда, якщо будинок (дача) має площу від 200 м² і вище, то вже варто задуматися про опалення іншими, більш ефективними способами типу електричного котла, теплої підлоги, газових котлів тривалого горіння, котлів, що працюють на відпрацьованому паливі.
