Колектор для теплої підлоги своїми руками - збірка змішувального вузла

Для установки водяного статі важливо дотримати всі тонкощі. Кожен контур повинен бути обладнаний всім необхідним. І однією з важливих частин системи водяного статі є колектор. Якщо купити вже готовий колектор, то це, безумовно, найпростіший варіант. Однак вам доведеться підготувати близько 20 тисяч рублів. Якщо хочете заощадити, то зберіть колектор для теплої підлоги своїми руками. У цій статті ви дізнаєтеся, як це зробити.

У чому його призначення

Колектор виконує роль по змішуванню і розподілу теплої води по декількох паралельних контурах опалення. Велике перетин і низька швидкість сприяють ефективному змішуванню теплого і гарячого теплоносія, стабілізуючи температуру.

Принцип роботи і схема збірки

Схема підключення дуже проста. Коли теплоносій проходить через контур, він повертається назад в колектор і змішується з теплим теплоносієм. Щоб регулювати співвідношення гарячої і теплої води монтуються спеціальні клапани. Також монтується датчик тиску і тепла для точного контролю температури. Не обходиться установка і без циркуляційного насоса, який збільшує тиск в системі.

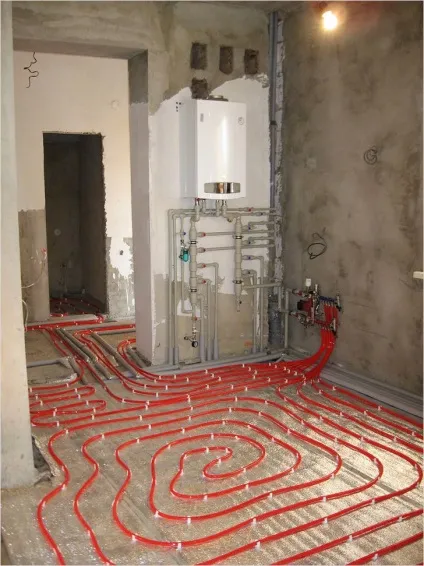

Колектор з настінним котлом

На наступному прикладі ви зможете зрозуміти, для якої мети необхідно спорудити колектор для теплої підлоги:

Приклад: У вашому будинку встановлений котел. Від нього здійснена розводка для радіаторів опалення. Для них необхідна подача теплоносія з температурою від 75 ° С до 95 ° С. Також ви плануєте встановити теплу підлогу. Для нього теплоносій повинен мати температуру від 35 ° С до 55 ° С. Поверхня підлоги повинна мати максимальну температуру в 30 ° С. В іншому випадку буде зіпсовано підлогове покриття. От саме в такій ситуації ніяк не обійтися без колектора. Адже в контур теплої підлоги необхідно направляти теплоносій з меншою температурою, ніж у батареї. Більш того, через більшої довжини труб в теплому поле необхідно додатково посилювати тиск. Для цієї мети на колектор монтується насос.

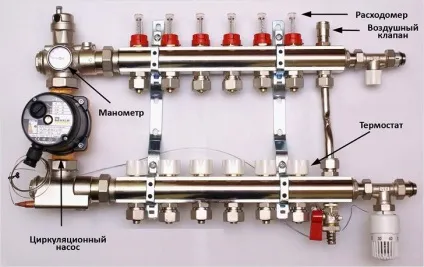

елементи колектора

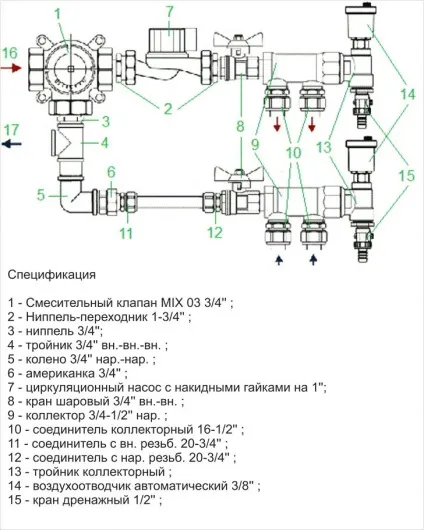

Схема колектора на 2-4 контуру

Звичайний колектор для теплої підлоги складається з наступних важливих елементів:

• Триходовий або двоходовий клапан.
• Насос циркуляційний.
• Запірні і балансувальні клапани.
• Два колектора.
• Термоголовка, обладнана датчиком температури.
• Для регулювання тиску манометр.
• Повітропровід. Використовується для усунення повітря.

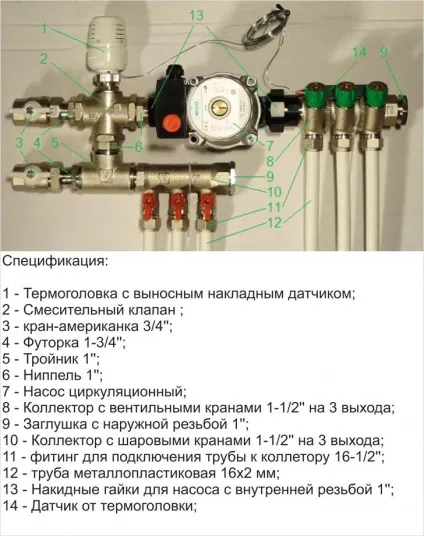

Змішувальний вузол на 2-4 контуру

У комплектацію колектора також включаються ніпеля, фітинги, трійники та інші елементи, які виконують важливу роль.

Будова двухходового і триходового клапана

Двохходовий клапан відрізняється меншою пропускною спроможністю. З цієї причини подача теплоносія здійснюється без стрибків і плавно. Такий варіант ідеальний для будинку не більше 200 м 2.

Система з двухходовим клапаном

Зверніть увагу! Рано чи пізно клапан може вийти з ладу. Щоб його легко було замінити, рекомендується встановити американку.

Отже, двухходовой клапан функціонує за наступним принципом:

• Термоголовка. Контролюватиме температуру теплоносія, який надходить в контур.
• При досягненні високої температури клапан відкривається. Після цього гаряча вода не надходить.
• Як тільки вода остигає, відкривається подача з гарячим теплоносієм.
• З обратки вода надходить безперервно. Гаряча, надходить тільки в тих випадках, коли це необхідно.

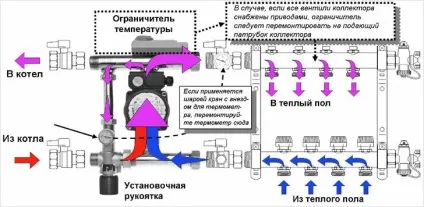

Принцип роботи змішувального уза теплої підлоги

Що стосується триходового клапана, то він вважається універсальним. Як правило, він використовується в складних системах. Якщо у вас планується багато контурів, то ходовий клапан буде оптимальним рішенням. Однак він має явний недолік, який полягає в різкому коливанні температури. У контур може надходити гарячий теплоносій при помилкових даних на термостаті. Триходовий клапан відрізняється великим показником пропускної здатності.

Триходовий клапан змішувача

Зверніть увагу! Нерідко на таку систему додатково монтують сервоприводи. Вони управляються датчиками температури повітря або погодними датчиками.

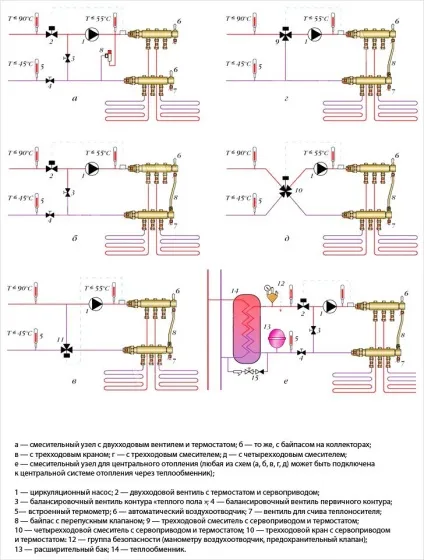

Можливі схеми підключення

Триходовий клапан працює за наступним принципом:

• Це пристрій одночасно контролює подачу води від обратки і котла через байпас.
• Усередині цього пристрою здійснюється змішування гарячої води з теплою.
• Що знаходиться всередині заслінка перебуває в перпендикулярному положенні по відношенню до обратке і трубі подачі.
• При регулюванні можна змінити обсяг подачі теплоносія і рівень температури.

установка метеодатчиков

Якщо ви хочете, щоб контроль температури здійснювався в автоматичному режимі, який реагує на погоду, додатково монтується метеодатчиков. Хоча регулювання можна виконувати вручну, але вкрай складно чітко налаштувати правильне співвідношення подачі. З цієї причини і монтується цей елемент. Деякі моделі метеодатчиков мають функцію знижувати витрата подачі при вашій відсутності. Але такий прилад буде коштувати дорожче.

Колектор складається також з інших важливих елементів, наприклад, випускного клапана, датчика температури та інших елементів. Кожен з них виконує важливу функцію. При складанні необхідно керуватися схемою.

Принцип роботи колектора

Отже, ми дізналися з вами про те, що зробити колектор для теплої підлоги під силу кожному.

Як зібрати саморобний змішувальний вузол, дивіться нижче:
