Класична схема діодного моста на 12 вольт
У багатьох електронних приладах, що працюють при змінному струмі в 220 вольт встановлюються діодні мости. Схема діодного моста на 12 вольт дозволяє ефективно виконувати функцію по випрямляння змінного струму. Це пов'язано з тим, що для роботи більшості приладів використовується постійний струм.
Як працює діодний міст

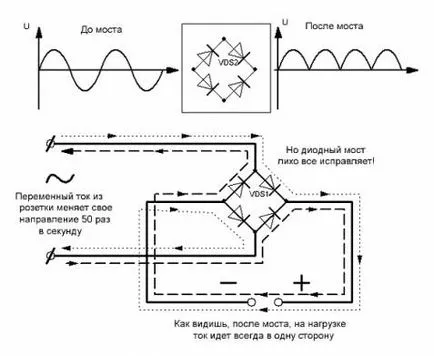

Змінний струм, який має певну мінливу частоту, подається на вхідні контакти моста. На виходах з позитивним і негативним значенням утворюється однополярний струм, що володіє підвищеною пульсацією, значно перевищує частоту струму, що подається на вхід.
З'являються пульсації потрібно обов'язково прибрати, інакше електронна схема не зможе нормально працювати. Тому, в схемі присутні спеціальні фільтри, що представляють собою електролітичні конденсатори з великою ємністю.
Сама збірка моста складається з чотирьох діодів з однаковими параметрами. Вони з'єднані в загальну схему і розміщуються в загальному корпусі.
Діодний міст має чотири висновки. До двох з них підключається змінну напругу, а два інших є позитивним і негативним висновком пульсуючого випрямленої напруги.
Випрямний міст у вигляді діодним збирання володіє істотними технологічними перевагами. Таким чином, на друковану плату встановлюється відразу одна монолітна деталь. Під час експлуатації, для всіх діодів забезпечується однаковий тепловий режим. Вартість загальної збірки нижче чотирьох діодів окремо. Однак, дана деталь має серйозний недолік. При виході з ладу хоча-б одного діода, вся збірка підлягає заміні. При бажанні, будь-яка загальна схема може бути замінена чотирма окремими деталями.
Застосування діодних мостів
У будь-яких приладах і електроніці, для харчування яких використовується змінний електричний струм, присутній схема діодного моста на 12 вольт. Її використовують не тільки в трансформаторних, а й в імпульсних випрямлячах. Найбільш характерним імпульсним блоком є блок живлення комп'ютера.
Крім того діодні мости застосовуються в люмінесцентних компактних лампах або в енергозберігаючих лампах. Вони дають дуже хороший ефект при використанні їх в пускорегулирующих електронних апаратах. Широко застосовуються і у всіх моделях сучасних зварювальних апаратів.
