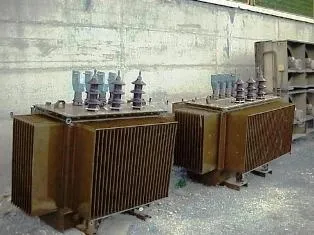

Вимірювання опору ізоляції обмоток силових трансформаторів

Опір ізоляції обмоток силових трансформаторів. мають паралельні гілки, проводиться між гілками, якщо при цьому паралельні гілки можуть бути виділені в електрично незв'язані ланцюга без розпаювання решт.

Вимірювання опору ізоляції силових трансформаторів рекомендується проводити до вимірювання тангенса кута діелектричних втрат і ємності обмоток.

Вимірювання опору ізоляції обмоток трансформаторів проводиться мегомметром між кожною з обмоток і корпусом (землею) і між обмотками при відокремлених і заземлених на корпус інших обмотках.

Стан ізоляції силових трансформаторів характеризується не тільки абсолютним значенням опору ізоляції. яке залежить від габаритів трансформаторів і застосовуваних у ньому матеріалів, але і коефіцієнтом абсорбції (відношенням опору ізоляції, виміряного двічі - через 15 і 60 с після прикладення напруги на випробуваному об'єкті, R6o "і R15"). За початок відліку допускається приймати початок обертання рукоятки мегаомметра.

Вимірювання опору ізоляції дозволяє судити як про місцевих дефектах, так і про ступінь зволоження ізоляції обмоток трансформатора. Вимірювання опору ізоляції повинно проводитися мегаомметром, які мають напругу не нижче 2500 В з верхньою межею вимірювання не нижче 10000 МОм. На трансформаторах з вищою напругою 10 кВ і нижче допускається вимірювання опору ізоляції проводити мегаомметром на 1000 В з верхньою межею вимірювання не нижче 1000 МОм.

Перед початком кожного вимірювання по рис.1 випробувана обмотка повинна бути заземлена не менше 2 хв. Опір ізоляції R6o "- не нормується, і показником в даному випадку є порівняння його з даними заводських або попередніх випробувань. Коефіцієнт абсорбції також не нормується, але враховується при комплексному розгляді результатів вимірювання.

Зазвичай при температурі 10 - 30 ° С для незволожених трансформаторів він знаходиться в наступних межах: для трансформаторів менше 10000 кВА напругою 35 кВ і нижче - 1,3, а для трансформаторів 110 кВ і вище - 1,5 - 2. Для трансформаторів, зволожених або мають місцеві дефекти в ізоляції, коефіцієнт абсорбції наближається до 1.

У зв'язку з тим, що при приймально-здавальних випробуваннях доводиться вимірювати трансформаторів при різних температурах ізоляції, слід враховувати, що значення коефіцієнта змінюється зі зміною температури. Залежність Ka б c = R6o "/ R15" - показана на рис.2.

Для порівняння опору ізоляції необхідно вимірювати при одній і тій же температурі і в протоколі випробування вказувати температуру, при якій проводилось вимірювання. При порівнянні результати вимірювань опору ізоляції при різних температурах можуть бути приведені до однієї температурі з урахуванням того, що на кожні 10 ° С зниження температури R6o "збільшується приблизно в 1,5 рази.

В інструкції з цього приводу даються такі рекомендації: значення R6o "має бути приведене до температури вимірювання, зазначеної в заводському паспорті, воно повинно бути: для трансформаторів 110 кВ - не менше 70%, для трансформаторів 220 кВ - не менше 85% значення, зазначеного в паспорті трансформатора.

Мал. 1. Схеми вимірювання опору ізоляції обмоток трансформатора: a - щодо корпусу; б - між обмотками трансформатора

Мал. 2 Залежність Ka б c = R6o "/ R15"

Вимірювання опору ізоляції вводів з паперово-масляною ізоляцією проводиться мегаомметром на напругу 1000 - 2500 В. При цьому вимірюється опір додаткової ізоляції вводів щодо сполучної втулки, яка повинна бути не менше 1000 МОм при температурі 10 - 30 ° С. Опір основної ізоляції введення трансформатора повинно бути не менше 10000 МОм.
