Клапан запірний застосування, види, особливості

Клапан запірний є одним з видів запірної арматури. Його використовують на трубопроводах, щоб зупинити потоки середовища. Щоб зупинити потік середовищ, в запірному клапані використовують вентиль, який зберігає будь-які положення через ходової різьблення, навіть при взаємодії з сильними потоками. Керують запірним клапаном вручну. Такий вид клапана застосовується в загальнопромисловому трубопроводі.

Клапани знайшли величезну застосування в наступних галузях промисловості: нафтопереробної, хімічної та целюлозно-паперової. На виробництві запірний клапан застосовують в насосі, компресійної установці і двигуні внутрішнього згоряння. В області арматуробудування запірний клапан повністю примусово перекриває потік середовища всередині трубопроводу за допомогою затворів, що мають форму тарілок, клапанів, дисків або золотників, при поступальних рухах шпинделів уздовж осей потоків, перпендикулярно до площин сідел. Широка область застосування запірного клапана обумовлена наявністю у нього широкого діапазону технічних характеристик. Надійна герметичність в затворі гарантує якісну і безперебійну роботу даного виду клапана.

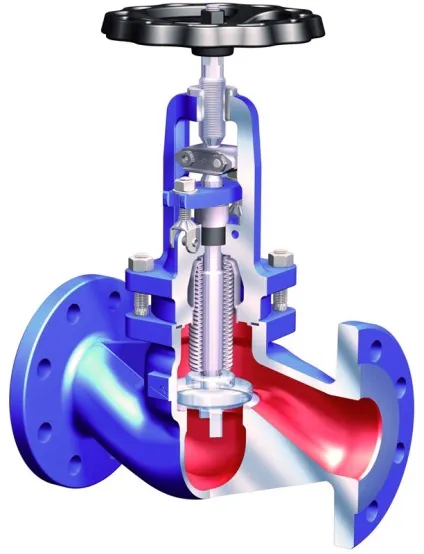

Запірний клапан також має сільфонний і Сальникова спосіб герметизації рухливих з'єднань шпинделів і кришки. Сильфон забезпечує повну герметизацію запірного механізму. Однак недоліком даного способу герметизації є обмежений термін служби і складність заміни сильфонні конструкції.

Запірні клапани класифікуються за видами залежно від матеріалу виготовлення. сталеві, бронзові і чавунні. Також для виготовлення запірного клапана застосовують і пластмасу, титан, фарфор, скло, латунь. Але незалежно від матеріалу виготовлення клапана, його все одно можна використовувати в умовах агресивного середовища.

Потрібно враховувати, що запірні клапани підбирають в залежності від труб. По конструкції корпусу і розташуванню на трубопроводах клапани класифікуються на кутові, прямоточні і прохідні. Кутовий клапан встановлюють на місцях поворотів трубопроводів, а прохідний і прямоточний застосовують на вертикальних і горизонтальних ділянках трубопроводів. Запірний клапан завжди встановлюють таким чином, щоб напрямок руху середовища збігалося з напрямком стрілки на корпусі.

Варто сказати також про електромагнітне замочний клапан. Даний вид клапана має можливість дистанційного керування. Але при цьому не напряму робочих середовищ можливі. І як наслідок виникають ускладнення у вигляді неповної герметизації запірних механізмів, часткова або повна втрата працездатності клапана.

Запірний клапан має суттєві відмінності від засувок. При наявності малого ходу затвора для відкриття, клапан має малу будівельну висоту і масу. При відкритті і закритті запірного клапана, не відбувається тертя ущільнень затворів про сідло, тому скорочується знос ущільнювальної поверхні. Для виготовлення ущільнення запірного клапана також можна використовувати сильфон.

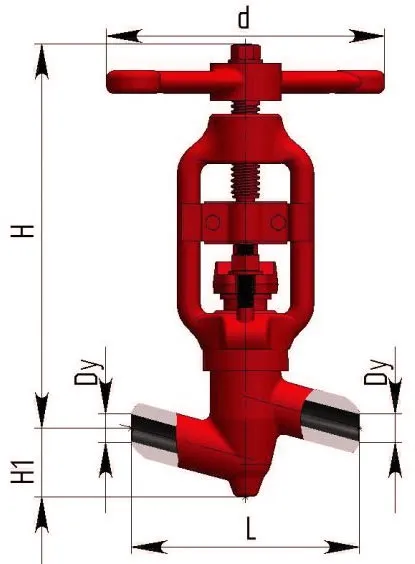

У корпусі запірного клапана є дві патрубки з кінцями для приєднань до трубопроводів. За способом герметизації рухомих сполук запірних клапанів, їх ділять на види: Сальникова, сільфонний і мембранний. Сальникове пристрій запірного клапана має переваги, які роблять його найпоширенішим. Сильфонний же клапан незамінний при роботі з тими середовищами, яким не можна потрапляти в навколишнє середовище. Мембранний запірний клапан використовують при роботі з агресивним середовищем.

Клапан запірний призначений при використанні на потоці рідини середньої в'язкості і нев'язких. Конструктивною особливістю запірного клапана є подача середовищ тільки в одному напрямку.

Переваги запірного клапана:

повна працездатність в умовах високого перепаду тиску на запірних елементах і при високому значенні робочих тисків;
простота в експлуатації та ремонті;
проста і ефективна конструкція;
маленький хід крана для перекриття робочих середовищ;
невелика будівельна висота на відміну від засувки.
