Кільчеватор, органічне землеробство

Як вже говорилося в статті «Розмноження винограду в домашніх умовах», кільчеватор - це пристрій, який дозволяє створити оптимальні умови для розвитку, в першу чергу, коренів у майбутнього саджанця винограду.

Оскільки варіантів кільчеваторов може бути маса (на скільки вистачить фантазії), то в даній статті хотілося б показати найбільш оптимальні варіанти - як по простоті збірки, так і за вартістю.

Ну, і не забути поділитися про те, який кільчеватор зібрав я особисто для себе.

У всіх конструкцій є загальні деталі - знизу «щось» має гріти. Сам нагрівач може бути як всередині ємності з живцями, так і винесено за його межі. У другому випадку, безпеку такої конструкції значно вище (особливо, якщо замість 220В використовувати 12В).

Ось, наприклад, один з варіантів кільчеватора.

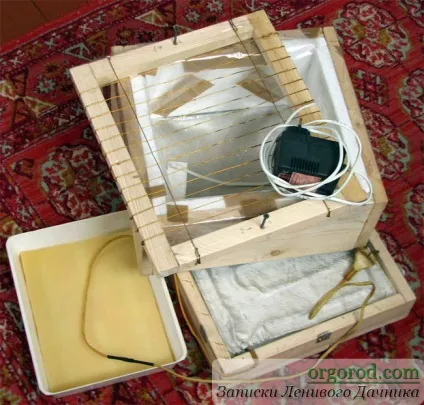

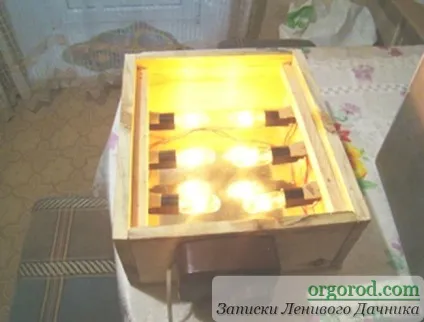

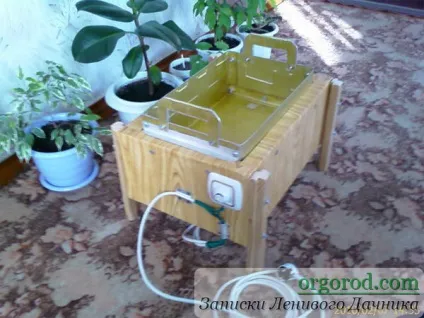

Кільчеватор (укоренітеля) Анатолія Бродунова

Укоренітеля складається з двох ящиків, один з яких виготовлений з листового алюмінію для приміщення живців, другий - з фанери і дерев'яних брусків.

Геометричні розміри можуть змінюватися в залежності від того, на скільки живців розраховує виноградар.

Алюмінієвий ящик зроблений з таким розрахунком, щоб в нього по висоті містився укорочений (двухглазкових) держак (15 см).

Сам ящик збірний. Тому бічні стінки садив на герметик і болти. На цих же стінах обмежувачі, щоб ящик не ставав на лампи.

Фанерний ящик несе на собі весь електробалласт: диммер (регуляторнапряженія), патрони, лампи, провід, а також відбивач, зроблений з дроту і харчової фольги. Він не тільки відображає випромінювання, але і зменшує об'єм, що обігрівається, що дозволяє економити ел.енергії.

Лампи розташовуються так, щоб між ними і підставою алюмінієвого ящика був проміжок не менше 3 см для того, щоб уникнути місцевого нагріву.

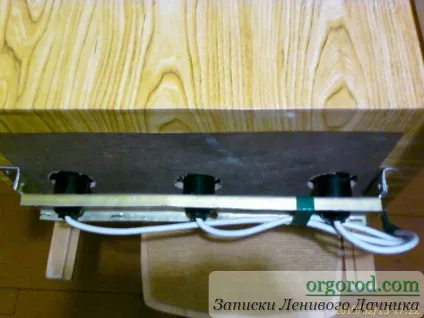

Патрони закріплені на алюмінієвій пластині, яка має П-подібну форму, щоб уникнути прогину.

Три лампи по 40 Вт з'єднані паралельно. Сумарне споживання при включенні ламп на повну потужність складе 120 Вт.

При цьому поверхня алюмінієвого ящика нагрівається, приблизно, до + 50 ° С, а може і вище. Це досить багато, навіть з урахуванням того, що на дно ящика укладаю шар піску в 0,5 см для рівномірного розподілу температури. Тому в якості регулятора напруги, а відповідно і температури, я використовував диммер.

Слід звернути увагу на те, що ширина і довжина фанерного ящика більше алюмінієвого приблизно на 6 см (по 3 в кожну сторону). Це зроблено для того, щоб обігріваються не тільки
підставу, але і бічні сторони на 2/3 висоти.

Живці не варто перетримувати в кільчевателе. Інакше корінці відростають і легко обламуються при висадці в ємності з грунтом.

Я виймаю живці з кільчевателя, не чекаючи корінців, як тільки з'являється каллюс. Приблизний час два тижні.

Тепер давайте розглянемо варіант, як спростити і здешевити кільчеватор.

У нас є 2 фінансовозатратние деталі:

терморегулятор
нагрівальний елемент

Терморегулятор. в даному випадку, річ необхідна. Оскільки не будете ви кожні 30-60 хвилин бігати і міряти температуру, і вмикати-вимикати нагрівач, згодні.

Щоб здешевити цей вузол - можете використовувати найдешевші механічні терморегулятори (напр, від системи «Тепла підлога»):

терморегулятор від теплої підлоги

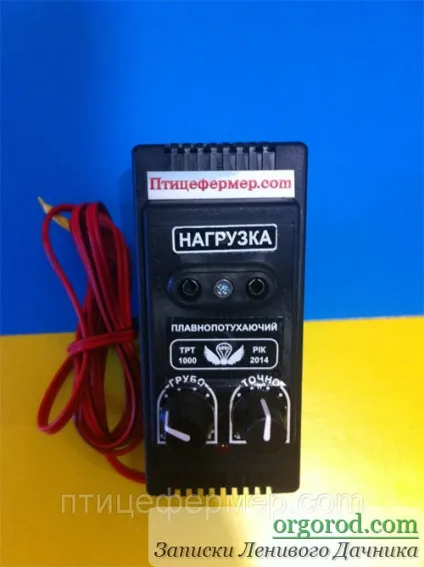

Але я рекомендую використовувати електронний терморегулятор - і простіше, і надійніше. Та й ще в побуті може стати в нагоді:

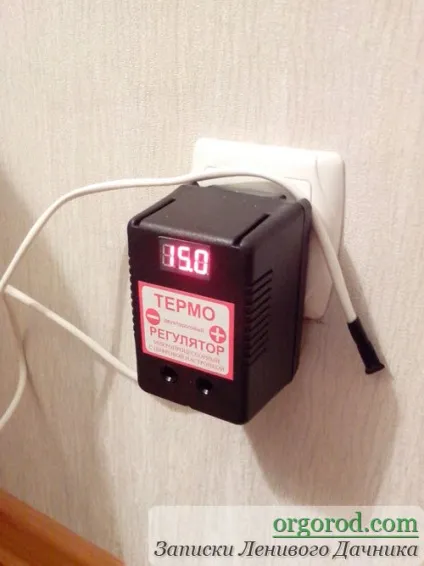

А ось терморегулятор, який я купив для себе - в ньому температура відразу відображається на екрані:

Якщо вас зацікавить, де я купив такий терморегулятор (всього за 220грн), - пошукайте на olx.ua (або напишіть мені через форму зворотного зв'язку і я вам дам контакти).

Нагрівальний елемент - ось тут невелика «заминка».

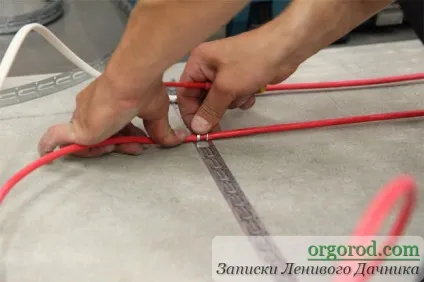

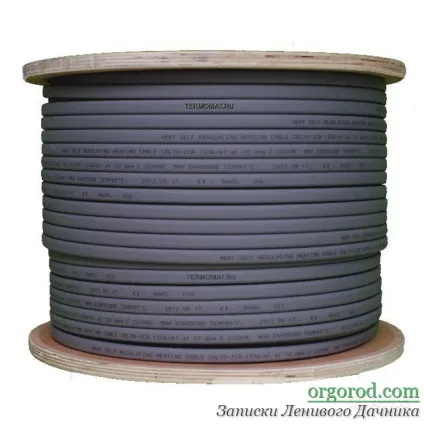

Найпростіший варіант - взяти шнур від системи «тепла підлога». Єдиний мінус - ціна. Якщо для вас це важливо - йдемо далі.

Шнур від системи Тепла підлога

Як варіант - підійде нагрівальна стрічка:

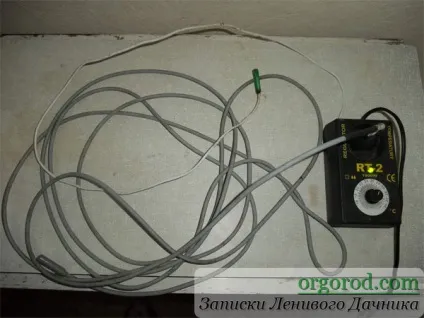

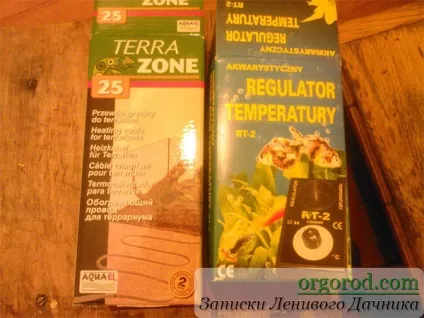

Можна використовувати нагрівач для тераріумів - дешевше, але все одно ціна ще «кусається»:

Регулятор температури з нагрівачем

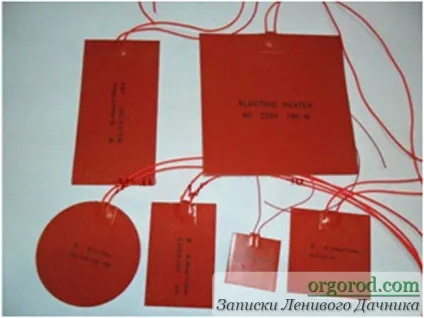

Можна пошукати і знайти спеціальні нагрівальні пластини:

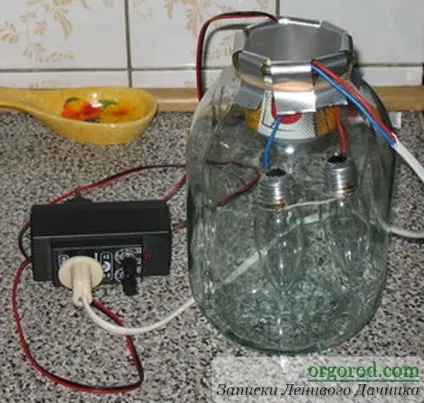

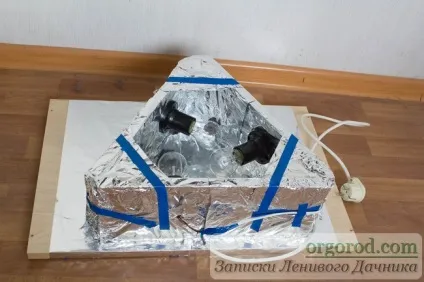

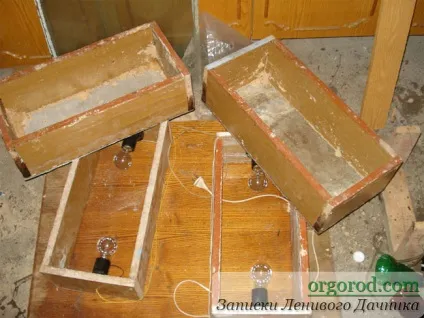

Лампа розжарювання в кільчеваторе

Для складання такого кільчеватора потрібно 2 ємності, причому друга повинна бути трохи менше і не повністю входити в першу (по висоті) - щоб залишилося місце для самих ламп розжарювання.

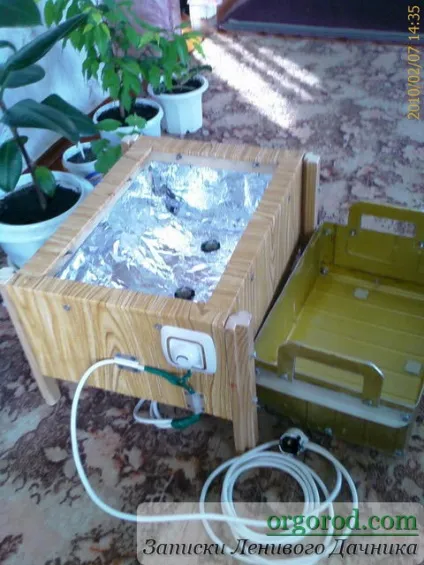

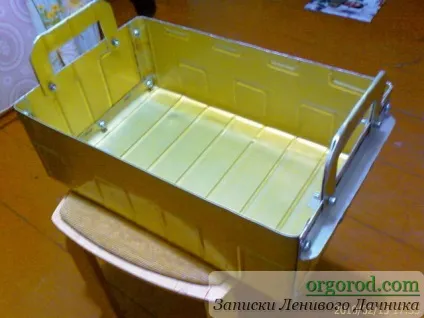

А ось такий кільчеватор я зробив сам:

Ось як він працює:

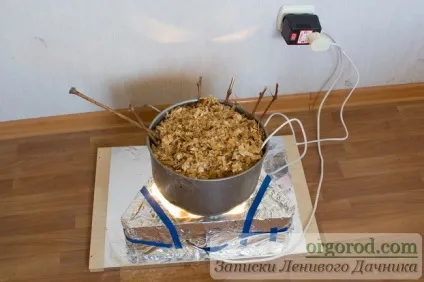

Саморобний кільчеватор в роботі

А тепер - «контрольний» постріл - нагрівач всього за пару десятків гривень.

Найекономічніший нагрівач для кільчеватора

Є така чудова деталь в радіоелектроніці, як резистор. Чули про такий? Сподіваюсь що так.

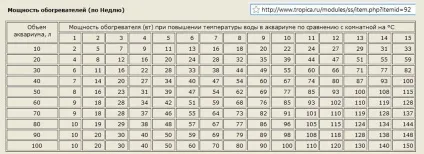

Спочатку розрахунок (збільшуються при кліці).

Розрахунок резисторів в якості нагрівача

Вихідні значення - у нас на балконі температура буде близько 10 градусів. Підняти нам її потрібно до 35. Різниця становить 25 градусів.

Виходячи з таблиці вище, щоб нагріти 1 л води на 1 градус більше, ніж в приміщенні, потрібно 0,3Вт. Оскільки у нас волога тирса (в «перемішку» з повітрям), давайте зменшимо це значення приблизно в 3 рази - до 0,1 Вт.

Тобто щоб нагріти на 1 градус нам потрібно 0,1 Вт, на 25 градусів - відповідно 2,5Вт. А на 10л (приблизно відро) - ми отримаємо 25Вт - це необхідна потужність нашого обігрівача.

Так, з потужністю резисторів визначилися. Тепер давайте порахуємо опір.

Спочатку визначаємо струм (I = P / U) - потужність (25Вт) ділимо на напругу (220). отримуємо 0,1А

Тепер визначаємо опір (R = U / I) - напруга (220В) ділимо на ток (0,1А). Отримуємо 2200 Ом або 2,2 кОм.

Тепер, що нам потрібно для збірки.

Список деталей для кільчеватора:

Пробірка (або пластикові шприц)
Гумова пробка або ластик (або силікон)
сухий пісок
4 резистора по 5Вт на 2,2 кОм (з розрахунку потрібно 25/5 = 5 шт, але можна і менше - 3-4шт)

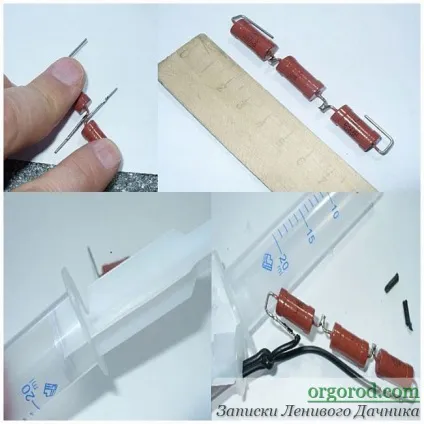

Споює послідовно резистори (стільки, скільки влізе в обрану ємність) і приєднуємо провід живлення (якщо не будете використовувати силікон, то провід попередньо пропускаєте через гумову пробку):

Нагрівач на резисторах

Вставляємо всю конструкцію в пробірку (або пластиковий шприц) і засипаємо, постукуючи, піском:

Нагрівач на резисторах

Герметизуємо і використовуємо «за призначенням»!

Нагрівач на резисторах

Якщо ж вас лякає 220В, можете зібрати нагрівач на 12В на старій вольфрамової пружині:

Нагрівач на пружині

Як це робиться - почитайте тут.

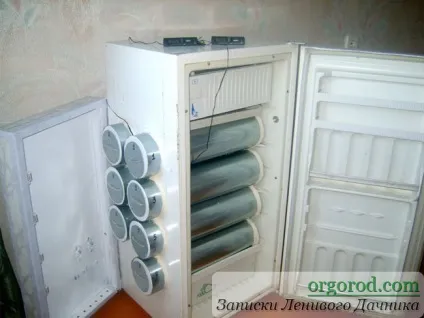

Ну а це взагалі - просто і геніально - кільчеватор з холодильника (в ньому ж і зберігаються живці взимку):

Кільчеватор з холодильника

Крім того не забудьте подивитися і відповідний розділ в популярному форумі виноградарів.
