Каркасний будинок курінь на пальовій фундаменті
Будинок курінь або А-подібний каркасний будинок - це особливий архітектурний стиль будинку, який характеризується крутоскатнимі дахами, які починаються часткою на лінії фундаменту (цоколя). Назва стилю будинку зобов'язана каркасу будівлі у вигляді літери "А". Зазвичай А-образні крокви і затягування рами будинку куреня залишаються відкритими, надаючи інтер'єру будинку особливий колорит.
Незважаючи на критику про нераціональне використання внутрішнього простору, курінь є одним з найпростіших і надійних конструктивних рішень для побудови заміського будинку для відпочинку. Сучасні курені отримали безліч варіантів звучань. Трикутні форми будинку куреня дозволяють чудово вписати такий будинок в природне оточення з переважанням вертикального руху: серед дерев, поблизу скель і гір.
При виборі пропорцій будинку куреня близьких до складовою формі з двох правильних трикутників (кути трикутника 30-60-90 градусів) втрати площі всередині куреня через крутого нахилу покрівлі досить незначні. Наприклад, при вугіллі ската покрівлі в 28 градусів стояти в повний зріст (180-190 см) можна вже в метрі від похилої стіни. Простір нижче росту людини під похилими стінами куреня може бути відокремлене вертикальними стінами з пристроєм комор або технічних вигородок. При необхідності такі додаткові стіни всередині будинку куреня можуть бути додатково утеплені. Будинок відчуває дуже незначну снігове навантаження (особливо при використанні покрівельних матеріалів з гладкою поверхнею: металочерепиця, профнастил), так як сніг прекрасно з'їжджає по крутих схилах покрівлі будинку куреня. Тому концепція будинку-куреня дуже затребувана в гірських районах і в інших районах з рясними снігопадами. З іншого строни велика бічна "парусність" високої покрівлі будинку обумовлює значну вітрове навантаження на фундамент. Тому потрібно правильно вибирати орієнтацію будинку куреня по розі вітрів і влаштовувати якісні фундаменти з міцної конструктивної зв'язком між фундаментом і нижньої обв'язкою каркаса куреня. Пострйка вимагає мінімального догляду: стіни будинку одночасно є і покрівлею, яка потребує регулярного фарбування.

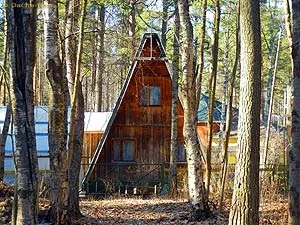

Будинок-курінь в Ленінградській області: кут нахилу покрівлі до горизонту близько 62 градусів дозволяє звести до мінімуму втрати корисної площі біля стін.

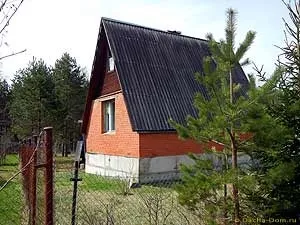

Варіантом для збільшення внутрішнього простору куреня є пріподнятние на 1 метр бічні стіни, на які спираються скати покрівлі. Втрати корисної площі біля основи стін будинку куреня в цьому випадку мінімальні.
Приклад використання простору під ухилом покрівлі для пристрою стінної шафи (кут нахилу покрівлі до горизонту 36 градусів).

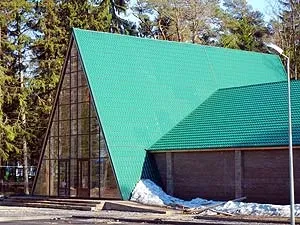

Включення архітектурного елемента будинку-куреня в ансамбль громадського будівлі дозволяє надати споруді своє власне обличчя.

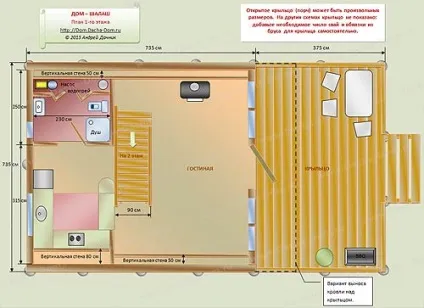

Орієнтовна планування першого поверху будинку куреня:

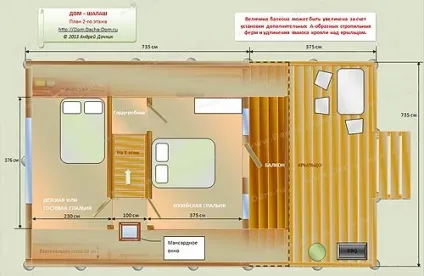

Планування другого поверху будинку-куреня
У даній статті ми розповімо про основи компонування і конструкції будинку куреня з додатком схем, які можуть бути використані для будівництва вашого заміського будинку-дачі в стилі куреня.
Фундамент будинку куреня.
Оптимальним варіантом фундаменту за критерієм співвідношення ціни і якості є фундамент з коротких (до 3 м) залізобетонних бурових паль з розширенням підстави. Підстава паль повинно лежати нижче глибини сезонного промерзання грунту. або спиратися на скельний, великоуламковий або крупнопесчаний злежаний грунт. Кількість бурових залізобетонних бурових паль їх глибина закладення і площа підстави паль визначається за розрахунком. Для будинку куреня можливе використання фундаменту з гвинтових паль. Основні конструктивні рішення паль на підставі українських будівельних норм і правил наведені на схемі нижче:

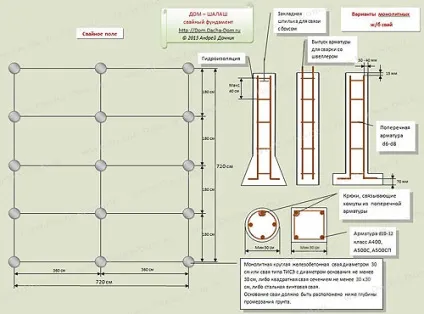

Схема пристрою пальового фундаменту для будинку-куреня (тут і далі збільшені зображення схем відкриваються по подвійному кліку в новому вікні).
3. На торф'яних, просадних, ґрунтах, що набухають рекомендується влаштовувати палі з розширенням (по типу ТІСЕ) або призматичні палі.
Детально про розрахунок і конструкірованіі монолітних женлезобетонних бурових паль буде розказано в окремому розділі сайту. Також для строітельтств пеклом куреня може бути застосований малозаглиблений стрічковий фундамент або фундамент плита.

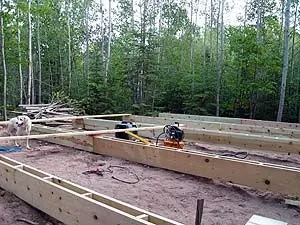

Тепер прочитайте як зробити економічну і міцну обв'язку пальового фундаменту (ростверк) з металу, дерева або їх комбінації, і як правильно утеплити перекриття над холодним підпіллям будинку куреня.
Основні етапи будівництва каркасного будинку-куреня:
