Каркасні перегородки своїми руками, своїми руками - як зробити самому

Часом при будівництві або ремонті потрібно знизити навантаження на нижнє перекриття, і тоді на допомогу приходять каркасні перегородки. Розглянемо конструкції декількох типів, звернувши увагу на їх переваги і недоліки

Перегородка на металевому або дерев'яному каркасі зводиться швидше, ніж блокова або цегляна, та й важить в кілька разів менше, до того ж в товщі конструкції можна прокласти труби і кабелі або приховати пенал розсувних дверей. Правда, у пустотілих стін з тонкошарових матеріалів є «вроджені» недоліки: вони неважливо ізолюють звук, схильні до вібрацій і не завжди добре тримають кріплення. Але від цих мінусів вдасться позбутися.

Перегородки - початковий рівень

Сьогодні під каркасними увазі в основному конструкції зі сталевих оцинкованих профілів і гіпсокартонних листів (ГКЛ).

Перегородку з ГКЛ можна зібрати в різних конструктивних варіантах, але найчастіше реалізують найпростіший: одинарний каркас з профілів 50 х 50 мм, обшитий одним шаром гіпсокартону з обох сторін.

Іноді з метою економії купують листи товщиною 9,5 мм (замість належних 12,5 мм), а для заповнення використовують матеріали, практично не захищають від шуму, наприклад тонкошарову рулонну скловату низької щільності. Подібна перешкода не завадить почути навіть тиху мову з сусіднього приміщення і буде трястися при закриванні двері. До того ж її товщини (70-75 мм) недостатньо для монтажу дверної коробки (доведеться подстругівать бруси). Нарешті, щоб повісити дзеркало або старовинний годинник, знадобиться будівельний метал-детектор: без нього не знайти під обшивкою несучі профілі, а одинарні ГКЛ не втримають кріплення.

Виробники гіпсокартону і комплектуючих для його монтажу вже давно розробили інженерні рішення, що дозволяють значно підвищити міцність і поліпшити звукоізоляційні якості каркасної стіни.

тотальний апгрейд

Стандартні варіанти перегородок представлені в каталогах комплексних систем фірм - виробників ГКЛ, однак ніщо не заважає реалізувати власний проект. Важливо знати основні способи удосконалення конструкції і правильно їх комбінувати.

Заповнення порожнеч ефективними шумопоглинаючими матеріалами, наприклад «АКУСТИКА БАТТС» (Rockwool) або «Шуманет-БМ» (Acoustic Group). За рахунок високої щільності (35-40 кг / м3) і хаотичною орієнтації волокон вони підвищують звукоізоляцію на 12-14 дБ (при товщині 50 мм).

Збільшення товщини обшивки перегородки

Дво- і тришарова (з каж-дой боку) обшивка ГКЛ товщиною 12,5 мм допоможе послабшають шити як звукоізоляцію, так і здатність утримувати кріплення (за допомогою спеціальних дюбелів на стіну вдасться-ся повісити навіть книжкові полиці). Правда, при збільшенні кількості гіпсокартонних листів зростає і маса кон-струкції. При трьох шарах ГКЛ вона досягає 78 кг / м 2. тобто трохи перевищує вагу ПІНОБЛОЧНИХ стіни товщиною 100 мм, тому дане рішення не підходить для старих будинків з з-носіння перекриттями.

Збільшення товщини перегородки за рахунок каркаса.

Мож-но зібрати каркас зі здвоєних сталевих профілів або де-ревучи брусків, наприклад, перетином 50 * 100 мм (орга-тельно з вогнебіозахисної просоченням). При цьому в пустотах вдасться розмістити два шари шумопоглинаючих плит і тим самим підвищити індекс ізоляції повітряного шуму ще на 7-10 дБ. Однак, якщо планується монтувати навісне обладнання або меблі, необхідно зберегти креслення з розмічених становищем стійок, а ще краще - устано-вити кронштейни на етапі складання перегородки.

Перегородка з ГКЛ не потребує оштукатурюванні з проміжною сушкою і шліфуванням шарів. Потрібно лише зашпаклювати стики листів і капелюшки шурупів.

Використання подвійного рознесеного каркаса. Цей спосіб дозволяє найефективніше поліпшити звуко-ізоляцію, а також прокласти всередині перегородки труби і навіть повітроводи. Каркаси збирають на відстані не менше 15 мм один від одного, не допускаючи жорстких зв'язків між ними. В результаті різко зменшуються резонансні колеба-ня обшивки, і звуку набагато важче подолати перешкоду.

Застосування пружних прокладок. Для попереднього (до шпаклювання) ущільнення стиків гіпсокартонних листів можна використовувати силіконовий герметик, щоб виключити ймовірність проникнення звукачерез мікротріщини в шпа-клёвке. Крім того, існує досвід монтажу обшивок з двох ГКЛ з м'якою демпфирующей прошарком з пінополіетилену або особливого нетверднучого компаунда (Green Glue і його ана-логи). Така конструкція помітно знижує ефект луни і послабшають шает звукоізоляцію на низьких частотах.

Водостійкий варіант перегородки

У санвузлах і кухнях можуть відволожуватися обшивка і Корекція складованої деталі каркаса (особливо що примикають до підлоги). Тому що направляють і кінці стійок має сенс обробити захисним складом (свинцевим суриком, емальо-ллю Hammerite). Co боку джерела вологи слід про-шити каркас спеціальними матеріалами.

Для кухні підійдуть вологостійкі гіпсокартонні і гіп-соволокністие листи (наприклад, КНАУФ-Суперлісти). Для санвузла оптимальна система на базі цементних КНАУФ-Ак-вапанелей (від 600 руб. За 1 м 2), що включає в себе спеці-альні шпаклівку, грунтовки і клей для швів. Аквапанелі

міцніше і довговічніше, ніж ГКЛВ, а працювати з ними майже так само просто. Бюджетна альтернатива матеріалами на цемент-ної основі - стекломагнезітовий листи (СМЛ). Вони не ме-неї довговічні, коштують від 320 руб. за 1 м 2 (при товщини 12 мм); слід купувати тільки маркіровану продукцію клас-са преміум: більш дешеві листи при намоканні виділяють сіль, що може викликати корозію деталей каркаса.

Ще один варіант - сендвіч-панелі з екструдованого-ного пінополістиролу з армованим цементним покриття-ством, наприклад Ruspanel RPG. Цей матеріал - хороший тепло- і пароизолятор, але коштує він недешево - від 850 руб. за 1 м 2 (товщина 20 мм).

Внутрішні порожнини перегородки заповнюють матами з ба-зальтовой або скляної вати. Щоб вони не відволожувалися, необ-ходимо ретельно ущільнити сантехнічним герметиком сти-ки листів обшивки і місця їх примикання до підлоги і стелі.

Основні правила монтажу гіпсокартонних перегородок своїми руками

Перегородку монтують в ході оздоблювальних ра-бот, коли закінчені основні мокрі процеси, в зимовий час - при включеному опаленні. Перед початком робіт ГКЛ необхідно витримати в примі-щении не менше доби. Нижню напрямну каркаса кре-п'ят до стяжки підлоги, а не до покриття.

Каркас слід збирати з сталевих оцинкований-них профілів товщиною не менше 0,55 мм, для обшивки вибирають листи товщиною 12,5 мм. До-пускається також застосовувати сухі дерев'яні бруски, сра-щённие по довжині на мікрошип.

Для захисту від структурного шуму в місцях при-замикання профілів до підлоги, стін і стелі ж-лательно передбачити пружні прокладки, на-приклад з піно підлогу і етилену або технічної пробки.

Стійку профілі необхідно розташовувати з кроком 600 мм, а кріплення напрямних до підлоги і стелі - з кроком не більше 1 м.

Каркас збирають за допомогою спеціального ін-струмента - просекателя. (Капелюшки саморезов не дозволяють міцно притиснути лист до профілів, через що утворюються нерівності і зазори.)

Листи кріплять саморізами з кроком 250 мм за допомогою на-гою саморезоверта з регулюванням глибини Завіна-чування, утапливая головки на 1 мм. При багато-шарової обшивці дотримуються перев'язку стиків ГКЛ.

На стик подовжніх кромок листів наносять тонкий шар безусадочной шпаклювальної суміші, наприклад КНАУФ-Фуген або weber.vetonit JS, вдавлюють в нього паперову армуючу стрічку, а потім, по закінченні приблизно 12 год, шпаклюють повторно (при напівкруглих крайках можна обійтися без стрічки).

З обрізних кромок коротких сторін перед монтажем знімають фаску під кутом близько 20 ° на глибину близько 8 мм і потім шпаклюють стики з армуванням стрічкою. Без стрічки допускається шпаклювати лише стики напівкруглих крайок (ПЛУК). Використовувати серпянку фахівці не рекомендують.

Юридичний аспект установки перегородок

Якщо ви вирішили «пересунути» міжкімнатну перегородку, для початку зверніться за консультацією в службу «одного вікна» місцевої житлової інспекції, де вам роз'яснять процедуру узгодження. Візьміть з собою копію плану квартири, попередньо зазначивши на ньому проектовані зміни. Коли стіна несуча або сприймає додаткову наднормативну навантаження перекриття (розвантажувати), то для узаконення перепланування потрібно проект, узгоджений з розробником будинку або в будь-якому проектному бюро, яке складається в саморегулівної організації (СРО) і має свідоцтво про допуск до подібних робіт. Ненесучі перегородку можна демонтувати без дозволу і узгодити в повідомному порядку.

Обов'язкові вимоги до перегородки

Використовувані матеріали не повинні виділяти шкідливих для здоров'я речовин.

Проріз повинен відповідати стандартним розмірам дверних блоків з урахуванням монтажного шва: 2055-2060 мм у висоту і 700-7010,800-8010,900-9010 мм (для однопольних дверей), 1330-1350,1530-1550 мм (для двопільних) в ширину.

Товщина перегородки повинна дорівнювати ширині (монтажній глибині) коробки міжкімнатних дверей (від 80 мм).

Каркасна перегородка своїми руками - фото

МОНТАЖ ПЕРЕГОРОДКИ І Обшивка стін гіпсокартоном

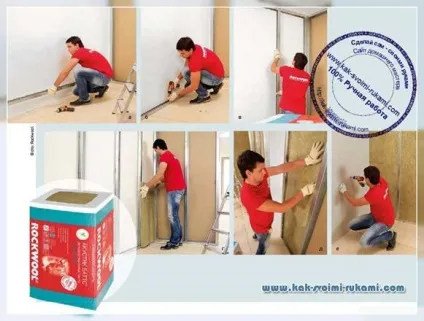

Перш за все до підлоги і стелі прикріпили напрямні профілі, підклавши під них смуги пінополіетилену, які будуть виконувати функцію демпферів (а, б). Далі розставили стійки (в) і обшили каркас перегородки з зовнішнього боку.

Для перегородки використовували профілі шириною 75 мм, що дозволило домогтися необхідної товщини конструкції і збільшити її жорсткість. Простір між стійками заповнили шумопоглинальним матеріалом «АКУСТИКА БАТТС» (Rockwool) товщиною 50 мм (г). Плити нарізали з таким розрахунком, щоб вони щільно прилягали до елементів каркасу і один до одного (д). Закінчили обшивку на іншій стороні (е)

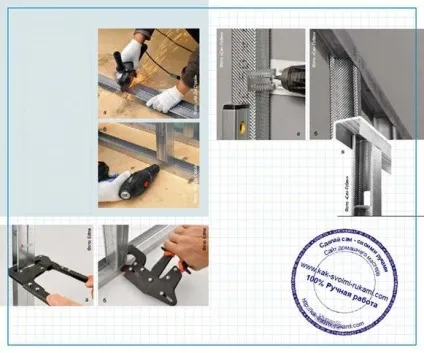

При монтажі каркаса профілі ріжуть ножицями по металу або болгаркою (а). Швидкість збірки зросте, якщо відразу заготовити комплекти деталей потрібної довжини, наприклад стійок або перемичок. Традиційний спосіб кріплення стійок до напрямних - за допомогою шурупів (б), однак він не дуже зручний (профіль нерідко зсувається), до того ж капелюшки саморезов заважають притиснути лист до каркаса

Сьогодні майстри зазвичай користуються Просекатель (інакше - просічно кліщами, або скреп-профілем). Цей інструмент пробиває в стінках деталей отвори з відігнутими краями, що забезпечують фіксацію. Для різних цілей застосовують Просекатель різних типів (а, 6)

Профілі «Gyproc-Ультра» з рифленою поверхнею простіше кріпити до полам, стелях і стінах (а). Крім того, будь-яке число стійок можна відразу розставити в проектне положення (без фіксації шурупами або про-секателем), а потім відкоригувати відстані між ними (б, в)

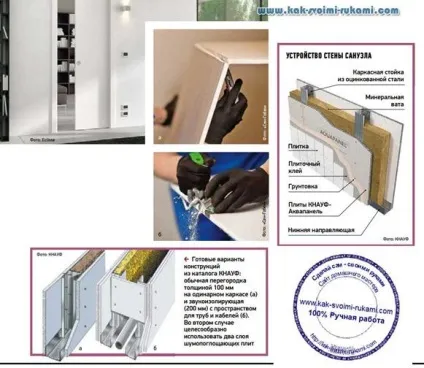

Відкатні двері потрібно ретельно протестувати, перш ніж завершувати обшивку каркаса. Пізніше дістатися до вузлів кріплення рейки буде вкрай складно
Як правило, ГКЛ надсекают гострим ножем, розламують, а потім прорізають шар картону із зворотного боку (а). Дрібні і фігурні деталі випилюють електролобзиком. Правильно зняти фаски з країв допомагає спеціальний рубанок (6)

Готові варіанти конструкцій з каталогу КНАУФ: звичайна перегородка товщиною 100 мм
на одинарному каркасі (а) і звукоїзолірующая (200 мм) з простором для труб і кабелів (6).
У другому випадку доцільно використовувати два шари шум про поглинаючих плит.

Звукоізолюючої здатності ПЕРЕГОРОДОК
