Каналізація з бетонних кілець бетонні каналізаційні кільця, пристрій, схема, розміри з дном,

У сучасному приватному будинку повинні бути системи гарячого та холодного водопостачання. Але щоб вони функціонували, потрібно облаштування трубопроводу, по якому відводяться стоки. Як правило, підключиться до центральної каналізації за містом неможливо через її відсутність. Тому власникам приватних домоволодінь припадає будувати автономні каналізаційні системи, причому часто з метою економії коштів самостійно.

Одним з їхніх основних елементів є локальні очисні споруди (скорочено ЛОС). Оптимальним варіантом вважається септик, для монтажу якого нерідко використовують бетонні каналізаційні кільця, зображені на фото.

Основні моменти монтажу каналізації з бетонних кілець

Створюється каналізація в приватному будинку з бетонних кілець поетапно:

1. Спочатку розраховують обсяги камер і планують їх розташування, враховуючи, що септики бувають одно-, дво- і трикамерні.
2. Вибирають місце, де на ділянці буде розташовуватися очисну споруду, для облаштування якого використовують бетонні каналізаційні кільця.
3. Виривають котлован потрібного обсягу.
4. Встановлюють ж / б кільця для каналізації.
5. До септика підводять зовнішній трубопровід для пересування стічних вод.
6. Надійно герметизують всі шви і стики.
7. Проводять зворотну засипку накопичувальної ємності.

Далі в статті буде більш докладно описана установка бетонних кілець для каналізації.

Розрахунок необхідного обсягу камер

Заміська каналізація тільки тоді буде відповідати сучасним вимогам і потребам власників нерухомості, коли її пристрій якісно сплановано.

Перш за все, потрібно знати обсяг майбутнього очисної споруди. Розрахувати цей параметр нескладно - камера повинна без проблем вміщати тридобовий обсяг стоків. Один мешканець в середньому використовує 200 літрів води - цю норму слід помножити на кількість членів сім'ї (гостей), які постійно проживають в будинку. Це зазвичай 3 людини. В даному випадку обсяг камери повинен складати 200х3х3 = 1800 літрів або 1,8 кубометра.

Вибір місця розташування септика

• септик потрібно розташовувати на відстані більше 5 метрів від приватного житлового будівництва і не менше 50 метрів від колодязя або водозабірної свердловини;
• накопичувальні резервуари слід розміщувати на височини, щоб в нього не потрапляли талі води і дощові опади;
• нечистоти і відпрацьована вода повинні пересуватися до септика по трубопроводу, прокладеному під певним кутом нахилу, що дозволяє уникнути появи в ньому засмічень, що утворюються в місцях поворотів і вигинів;
• необхідно передбачити можливість під'їзду спецтехніки до відстійника. Справа в тому, що шланг асенізаторської машини має певну довжину, яка не перевищує декількох метрів;
• виконувати установку септика далеко від житлового будинку нераціонально, оскільки тоді має місце значний перевитрата труб і збільшується обсяг робіт, які необхідно зробити.

придбання матеріалів

Схема каналізації з бетонних кілець включає кілька елементів:

1. Каналізаційні труби - фахівці рекомендують для зовнішньої магістралі використовувати ПВХ вироби, що мають коричневий або оранжевий колір, з розтрубним типом з'єднання.

2. Фітинги - їх встановлюють, виходячи з фінансових можливостей домовласника.

3. Ревізії - бажано монтувати і з частотою 15 - 20 метрів, споруджуючи ревізійні колодязі. Також можна поставити зворотний клапан з метою перешкоджання зворотному відтоку стічної рідини.

5. Кільця залізобетонні каналізаційні. На промислових підприємствах, які виробляють ЗБВ, вони представлені в широкому асортименті. При їх покупці потрібно орієнтуватися на наявність даної продукції в торговельній мережі та на прикладену до неї специфікацію. При облаштуванні каналізації найчастіше задіюють кільця з абревіатурою КС - їх випускають як з замками, так і без них. Цього виду залізобетонні вироби відрізняються параметрами.

Коли вибираються ЗБВ кільця для каналізації, потрібно звертати увагу на нанесену маркування.

Наприклад, КС -15 - 9 розшифровується так:

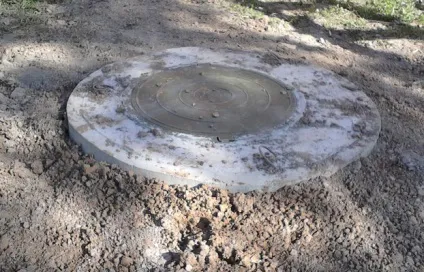

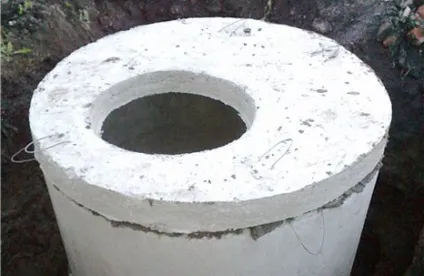

6. Залізобетонні кришки. Їх купують за бажанням. Виробники пропонують їх в широкому асортименті. Їх випускають квадратними, круглими, з одним або двома отворами, з маркуванням ПП і ПГ. Габарити кришок повинні вибиратися відповідно до діаметра застосованого кілець. Так вироби ПП -20-2 використовують для продукції з маркуванням КС-20-9. Продають кришки з люком і без нього. У тому випадку, коли люк відсутній, його потрібно придбати. Він може бути чавунним або полімерним. Щоб каналізація коштувала дешевше, кришку роблять з інших матеріалів самостійно. Також колодязь можна просто накрити залізним листом.

Підрахувати кількість залізобетонних кілець просто. Так виріб КС-15-9 володіє об'ємом 1,59 куба, а КС-20-9 - 2,83 кубометра. Виходячи з раніше обчисленого об'єму однокамерного септика для приватного будинку в 1,8 куба, буде достатньо однієї одиниці виробу КС-20-9.

Риття котловану для влаштування каналізації

Щоб облаштувати септик з однією камерою і полем фільтрації і виконати монтаж бетонних кілець для каналізації, необхідно викопати котлован. Його можна вирити власними руками вручну за допомогою звичайних штик лопат або замовити землерийну техніку. Розміри ями повинні відповідати габаритам кілець. При самостійному риття котловану бажано наявність помічника. Одна людина буде копати, а другий відносити грунт. При цьому використовують відро з прив'язаною мотузкою.

Потім створюють піщану подушку товщиною приблизно 30-50 сантиметрів. Якщо не використовується днище, дно слід забетонувати.

Монтаж залізобетонних кілець

Бетонні кільця відрізняються не тільки габаритами, але і вагою. Так вага виробу КС-15-9 становить одну тонну, а КС -20-9 - близько півтора тонн. Для їх монтажу потрібна спеціальна техніка.

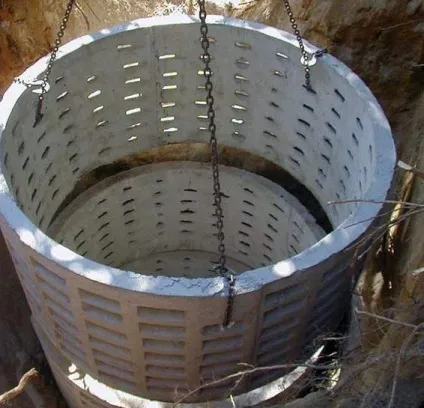

Існує спосіб, як зробити каналізацію з бетонних кілець без підйомника. Дані вироби перекочують до місця монтажу і підкопують на необхідну глибину, а потім бетонують дно. Бажано використовувати кран-маніпулятор або автокран. На кільцях є монтажні петлі, що полегшують їх установку.
При наявності замків зміцнювати кільця немає необхідності. А вироби без замків з'єднують металевими пластинами або скобами.

Проведення додаткових робіт

Після завершення монтажу бетонних кілець слід виконати гідроізоляцію зовнішніх і внутрішніх стиків. Допускається використання бітуму, стандартного цементного розчину або сучасних складів. Наприклад, це можуть бути наплавляемие гідроізоляційні матеріали, рідке скло і так далі. Незалежно від застосовуваного складу колодязь потрібно зробити повністю герметичним (прочитайте: "Каналізаційний колодязь з бетонних кілець - як зробити самостійно і без помилок"). Це дуже важливий момент, оскільки в іншому випадку відпрацьована рідина проникне в грунт на ділянці.

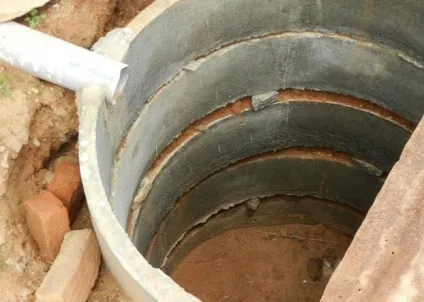

Потім до септика підводять під заданим кутом каналізаційну трубу, роблять перфоратором отвір в кільці і виводять кінець труби в колодязь. Також буде потрібно виконати ще один отвір для труби, призначеної для відведення відстояною рідини на поле фільтрації. В іншому випадку вийде стандартна накопичувальна ємність - вигрібна яма, з якої потрібно періодично відкачувати присутні стоки і нечистоти.
