Передбачено дві засувки: перша - основна засувка - служить для закривання димової труби; друга - засувка прямого ходу - призначена для перекладу опалювального щитка в режим нагріву.
При розпаленні камінопечі відкривають обидві засувки. Димові гази при цьому минуть димооборотамі опалювального щитка і безперешкодного йдуть в трубу. Для роботи камінопечі в режимі «каміна» обезадвіжкі також повинні бути відкриті.
Нагрівання приміщення в цьому випадку відбувається в основному за рахунок променевої енергії, що виходить від порталу каміна, а також - від конвекції нагрітого повітря, потоки якого отримують тепло від стінок гарячої чавунної топки, піднімаються вгору всередині порталу і виходять в приміщення через спеціальні канали над полицею каміна .
Виходи каналів, розташовані з боків камінопечі, закриті декоративними решітками. Інтенсивне перемішування повітряних мас дозволяє нагріти приміщення буквально за 15-20 хвилин після розпалу каміна.
Але для обігріву приміщення площею понад 50 м 2 буде потрібно 2-3 закладки палива в топку.
Після первинного нагріву приміщення і за відсутності інших джерел опалення камінопечь переводять в режим «печі» - нагрівання опалювального щитка, закриваючи для цього засувку прямого ходу. Основна засувка залишається відкритою.
Димові гази, оточуючі чавунну топку, направляються в димооборотамі опалювального щитка, віддають тепло масиву щитка, який акумулює його і поступово передає через зовнішні стінки в приміщення. Після закінчення протопки камінопечі закривають обидві її засувки.

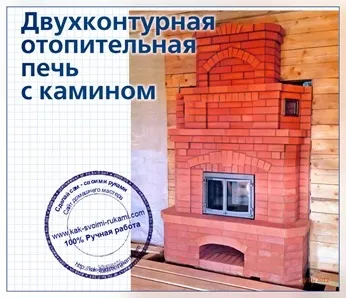

Ця камінопечь побудована в приміщенні з висотою стелі 2,5 м. З урахуванням товщини стельового перекриття (30 см) висота камінопечі склала 2,8 м (40 рядів кладки), димова труба на другому поверсі будівлі складена «в п'ятерик» і має перетин 51 х 38 см.

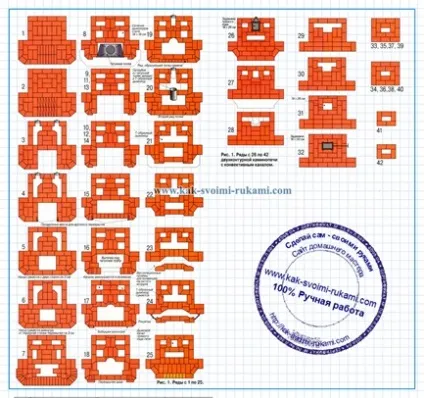

Порядовки комбінованого вогнища наведені на рис. 1 і 2. Окремі моменти кладки печі показані на фото 1 -10.
Камінопечь (комбінована) - порядовка

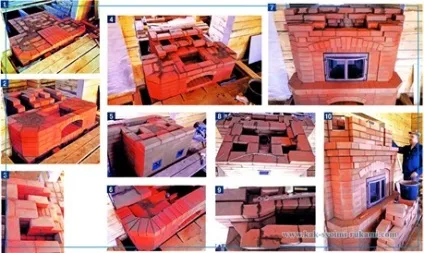

Кладка камінопечі своїми руками: фото
1. Перший ряд кладки камінопечі розташований на рівні чистої підлоги.
2. Кути подіуму каміна скошені.
3. Вид зверху на димові канали опалювального щитка.
4. Перекриття арки ніші надходження повітря до топки: 5-й ряд кладки.
5. На задній частині конструкції видно подвёрткі для зміни напрямку потоку повітря. Формування димових каналів.
6. 7-й ряд викладений на ребро, втоплена ніша формує майбутнє тулуб камінопечі.
7. Встановлено чавунні бобишки - опори топки, передбачені отвори для доступу повітря.
8. Полка каміна монтується, починаючи з кутів.
9. Патрубок чавунної топки каміна заходить в Т-подібний димохід.
10. Формування вихідних отворів конвекційних каналів.
11. Другий ярус Тулова каміна готовий!
12. На вихідні отвори встановлюються декоративні решітки.
