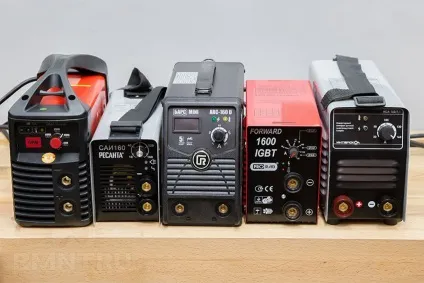

Який зварювальний інвертор вибрати для дому та дачі

Сьогодні ми хочемо поділитися з вами правилами вибору інвертора для навчання зварювального справі, а також для повсякденних завдань на дачі або в приватному будинку. Адже розвиток електроніки дозволило зробити зварювальне обладнання доступним як за вартістю, так і з точки зору зручності застосування його простим обивателем.

Коротко про пристрій і роботу ММА-інверторів

На відміну від поширених раніше трансформаторів і випрямлячів, в інверторах використовується строго електронний принцип перетворення струму. На виході виходить та форма кривої, яка найкращим чином підходить для зварювання електродами з покриттям - практично чистий меандр (пульсуюча «постоянка») із змінною частотою.

При цьому частота меандру і стабільність рівнів напруги майже ніяк не залежать від параметрів і коливань в мережі живлення. Досягається це за рахунок роботи високочастотних силових транзисторів, керованих мікроелектронікою. Це можуть бути як звичайні інтегральні схеми (драйвери ШІМ), що формують сигнал певного типу, так і прошивають мікроконтролери.

Основну роботу виконують два елементи (ділянки) силової схеми. Набір IGBT транзисторів задає необхідний рівень струму на вихідних клемах інвертора. Блок тиристорних ключів (БТК) формує пульсацію зварювального струму з необхідною частотою. Залежно від поточного режиму роботи, частота і сила струму на виході можуть миттєво змінюватися для більш якісного підтримки дуги.

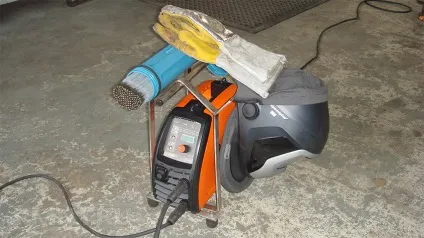

Комплект і форма поставки

Здається дивним, але при виборі зварювального інвертора для побутових завдань насамперед потрібно звертати увагу зовсім не на вміст основного блоку. Набагато важливіше визначити список обладнання з максимально повним і змістовним комплектом поставки, а потім серед обраних варіантів вибрати найкращий з технічної точки зору.

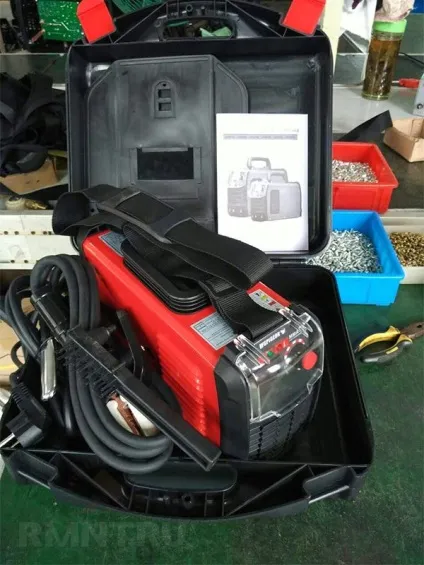

Відбувається так тому, що більшість інверторів для домашнього та аматорського користування мають типове пристрій і рідко мають видатні відмінностями. А ось наявність кейса, наприклад, дуже навіть показово, такий інвертор набагато зручніше зберігати, а про транспортування без зручного ящика не варто навіть думати.

Комплект поставки повинен включати корисні речі і виключати непотрібні. У пріоритеті інвертори, що забезпечуються паспортної документацією, що містить принципову та електричну схеми пристрою, керівництво по ремонту та докладний опис режимів роботи. Також в комплекті, по можливості, повинні бути змінні витратні частини, такі як запобіжники або накладки власника. Природно, обладнання повинно мати гарантію не менше року.

А ось всіляка дрібниця на зразок щитків і щіток на ділі виявляється зовсім марною. Через «калечная» ці вироби можна викинути в перший же день після покупки. Набагато краще, якщо продавець постачає інвертор невеликим акційними подарунком, наприклад, парою зварювальних рукавичок.

Що всередині блоку: відмінності по начинці

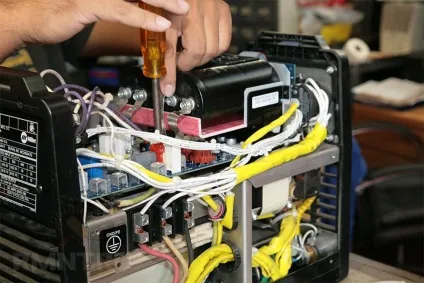

Мало хто початківці зварювальники можуть похвалитися великими знаннями в схемотехніці, а тому інвертор для них залишається чимось на зразок чорного ящика. А ось продавець подробиці пристрою зварювального апарату повинен знати і вміти описати сильні сторони.

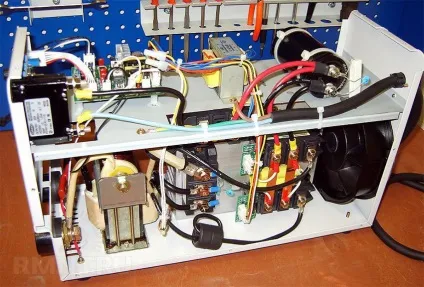

Найважливіша відмінність укладено в форм-факторі силових електронних компонентів. Це можуть бути або окремі транзистори і тиристорні ключі, або ж вони об'єднані в один модуль із загальним теплоотводом. Не можна однозначно сказати що краще. З точки зору ремонтопридатності окремі компоненти більш вигідні, в той же час якісно виконані модулі в єдиному корпусі поширюють менше перешкод на іншу електроніку і краще працюють в схемі паралельного моста, де розкид параметрів напівпровідникових компонентів робить згубний вплив на всю збірку. У будь-якому випадку радіатори цих компонентів повинні бути якомога більш масивними і з якомога більшою кількістю ребер.

Керувати роботою інвертора можуть або інтегральні схеми, де алгоритми формування сигналу реалізовані на «залізному» рівні, або програмовані МК. В останньому випадку інвертор може володіти більш широким набором захистів: від залипання електрода, перегріву, перевантаження, а також функціями холодного старту, заварювання кратера, автоматичного підстроювання інтенсивності дуги в залежності від довжини та іншими. Такий набір «булочок» - це однозначно добре, але в деяких приладах недостатньо добре продуманий питання перешкодозахищеності чутливого контролера при тому, що блоки управління і формування сигналу розташовані в одному, досить компактному корпусі.

Наявність розширеного спектру захистів і інших функцій можливо і при управлінні на непрограмований контролерах. Така схема пристрою реалізована, наприклад, в інверторах Kemppi. На виробництво спеціалізованих ІС вирішується далеко не кожен виробник, але наявність таких говорить про підвищений рівень надійності. Ціна у подібних інверторів відповідна. З іншого боку, схеми на більш поширених компонентах зажадають менше вкладень при можливій поломці.

Близько 90% сучасних радіоелектронних компонентів виробляються в Китаї. З цієї причини твердження про чисто японської або американської начинці інвертора вартістю менше 30 000 руб. виглядає як мінімум смішно. З іншого боку, навіть філії таких відомих фірм як Texas Instruments або Toshiba з виробничою базою в Китаї виробляють продукцію на порядок надійніше дешевих китайських no-name компонентів.

Жили, тримач, маса

Поломки безпосередньо инверторного блоку - це найбільш серйозний, але в той же час один з найрідкісніших типів несправностей. Набагато частіше відбувається отгоранія жив, поломка власника і оплавлення губок власника маси.

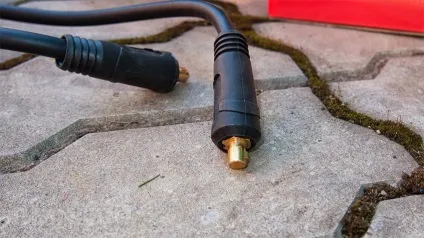

Оптимально, якщо втулки і гнізда на з'єднаннях кабелю мають розмір 12,5 мм. Різниця з більш поширеними 9 мм соединителями в реальній роботі дуже істотна, плюс бажана комплектація розбірними штекерами, бо в цьому місці кабелі отгорают досить часто.

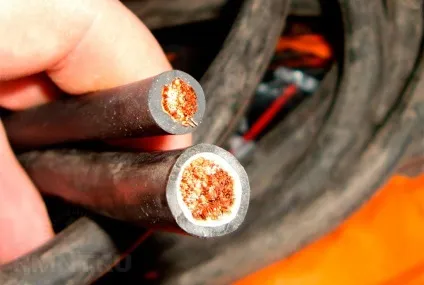

Стандартне перетин жив у більшості зварювальних інверторів 16 мм 2. довжина близько 2-2,5 метрів. Перетин на ділі виявляється лише заявленим, в реальності воно трохи вище 10 мм 2. Ситуація ускладнюється низькою якістю мідного сплаву, через що жила постійно гріється. Знову ж таки, при наявності розбірних конекторів поміняти жили на більш якісні не буде проблемою. Однак довжину їх не можна безрозмірно нарощувати: більшість дешевих інверторів при довжині жив понад 4-5 метрів починають помітно давати збої при запалюванні і підтримці дуги або видають не цілком вірну величину сили струму.

Затиск маси і утримувач електродів майже ніколи не бувають гідної якості. Їх краще замінити відразу після покупки, щоб не витрачати зайві нерви: держатель з потужною пружиною і універсальними губками і гвинтовий затиск на масу. У будь-якому випадку купуйте запасний держатель і затиск разом з апаратом - ці деталі ламаються особливо часто.

Розміри, ергономіка, управління

Сучасні бюджетні інвертори відрізняються високою компактністю, що не завжди на руку. Через занадто щільно збитої начинки може спостерігатися утруднення обдування теплоотводов і вплив перешкод силової частини на керуючу.

Оптимальні габарити блоку - 150х200х300 мм (ШхВхГ). У меншому корпусі можлива наявність описаних вище проблем, більший за розмірами буде просто незручний в транспортуванні. Середня вага інвертора - близько 4,5-5 кг. Більш важкий інвертор може мати як більш масивні тепловідводи, так і корпус з більш товстої сталі. Якщо не планується працювати на висоті або на вазі, то масивність краща як з точки зору меншою чутливості до ударів і падінь, так і в плані стійкості - важкий інвертор елементарно складніше кинути, зачепивши петлею кабелю.

Для корпусу оптимальним ступенем захисту є IP32, що зустрічається досить рідко через труднощі в організації обдування. Набагато частіше корпусу захищені ступенем IP21, тому інвертор залишається чутливим до потрапляння металевої пилу, наприклад, якщо поруч з ним працює болгарка.

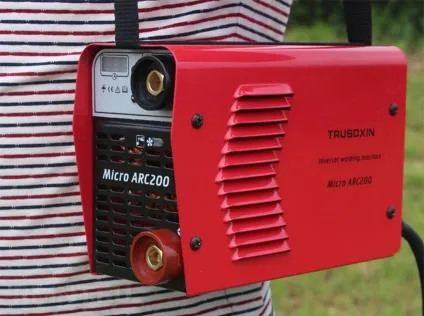

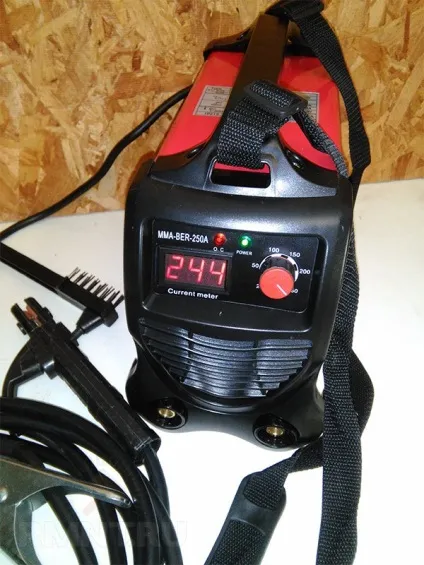

Наявність ручки і плечового ременя однозначно корисно. Крім цього, звертайте увагу на жорсткість обертання регулювального потенціометра - занадто м'які можуть випадково збиватися при розплутуванні жив і інших необережних рухах. Також вітається наявність цифрового індикатора, на якому вказується фактичне значення струму, особливо якщо планується вести «ювелірне» зварювання. Кнопка включення повинна мати вбудовані запобіжник і фільтр перенапруг.

Як вже говорилося, більшість інверторів мають типове пристрій, і невеликі відмінності в архітектурі особливої ​​вигоди не обіцяють. Основна різниця полягає в гранично допустимих токах для компонентів силової електроніки, якими визначається робочий струмовий діапазон апарату. Для впевненої зварювання «четвіркою» вистачить і 140 А, 5 мм електродом можна варити при 180 А, а інвертори більше 200 А цілком непогано ріжуть електричною дугою. При недостатньо високому мережевій напрузі максимальний зварювальний струм також знижується.

Значний струмовий діапазон може компенсуватися сильно зниженою тривалістю включення, бо всередині знаходяться все ті ж дешеві радіокомпоненти. В роботі найбільш оптимальним вважається інвертор, здатний включатися на 30-40% при максимальному струмі. Для домашнього дрібносерійного виробництва (кування, ворота) бажано ПВ близько 50-55% на максимальному струмі.

Не забувайте, що зварювальний інвертор є ніщо інше, як імпульсний блок живлення. відповідно, має ключове значення його ККД. Золотою серединою в цьому плані вважаються 80%, відповідну поправку потрібно брати при організації мережі живлення.

Підіб'ємо підсумок: для домашнього користування оптимальні інвертори вартістю в 6000-9000 з потужністю близько 6-7 кВт і однофазним підключенням. Подібну продукцію вельми гідного якості представляють торгові марки «Ресанта», VOLTA, «Сварог» і подібні до них вітчизняні та китайські виробники приладів за імпортними схемами. Трохи більш високою якістю і надійністю володіє продукція Tesla або Aurora, але і цінник у цих апаратів відповідний.
