Які технічні характеристики має плашка для нарізки різьблення

Плашка, або як її ще називають лерка, служить для нарізування різьблення на різних поверхнях. Як правило, ці поверхні круглі. Однак є деякі види лерок, про що мова піде трохи нижче, які призначені не тільки для циліндричних круглих виробів.

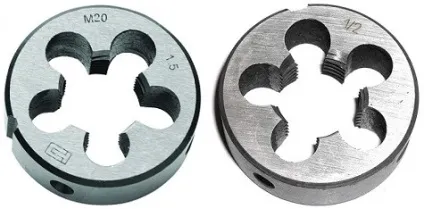

Плашки для нарізки різьблення

Треба сказати, що лерка служить для нарізування тільки зовнішньої різьби на трубах або на будь-яких інших матеріалах. Для нарізування ж внутрішньої різьби служить такий інструмент, який називається метчиком.

Класифікація лерок

Сьогодні промисловість випускає безліч різних плашок для нарізки гвинтового з'єднання. Зрозуміло, що всі вони розрізняються за багатьма ознаками. Крім такого явного відмінності, як розмір, існує і ще ряд ознак, на основі яких можна зробити класифікацію:

форма;
Конструкція корпусу;
Спосіб нарізування різьблення.

Є, звичайно, й інші відмінності, але вищенаведені - це найбільш явні.

За формою можуть розрізняти такі види:

трубчасті;
У вигляді шестигранників;
У вигляді квадрата;
Круглі.

Плашки для нарізки різьблення метричної та дюймової

По конструкції розрізняють наступні:

За способом нарізки різьблення діляться на такі види:

Для круглої різьби. Виготовляються по гост 13536-68;
Для циліндричної. Виготовляються по гост 9740-71;
Для конічної. Виготовляються по гост 6211-81;
Для дюймової регламентує є гост 61111-52, а для метричної - гост 9150-81.

Найбільшого поширення набули матеріали круглої форми. Вони дозволяють робити різьблення всього за один прохід. Наприклад, розсувні плашки для нарізки різьблення іншої форми, можуть гарантувати якість тільки після трьох-чотирьох проходів. Однак є у них і недолік. Наприклад, їх використання рекомендовано тільки тоді, коли до різьби на трубах чи інших предметах пред'являються вимоги властиві не вище другого класу точності.

Плашки круглої форми (гост 13536-68) дозволяють виготовити різьблення дрібного і крупного кроку, як в метричній системі числення, так і в дюймової.

При роботі важливо врахувати, що на діаметр стружкових отворів і на розміри самої продукції, що виготовляється різьблення безпосередньо впливає зовнішній діаметр плашки для нарізки різьблення.

Деякі технічні характеристики і окремі види плашок

Відразу потрібно сказати, що всі подібні інструменти використовуються тільки разом зі спеціальними утримувачами.

Такі затискні інструменти, як правило, можуть нормально функціонувати відразу з декількома діаметрами лерок. Наприклад, один власник використовується відразу з усіма Лерки діаметром до 1 см, такий же один власник застосовується до всіх ваших Лерки діаметром від 12 мм до 24 мм, і така ж ситуація з інструментами з діаметрами від 27 мм до 42.

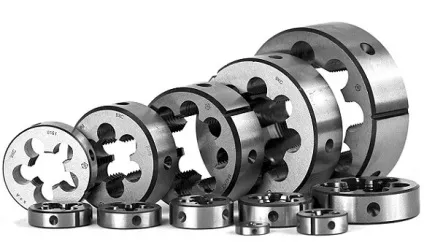

Інструмент для нарізки різьблення

Як вже було сказано раніше, є інструменти, які здатні нарізати різьблення на трубі в метричній та дюймовій системі числення. Вищевказані розміри наведені для метричної системи. На корпусі завжди буде присутній маркування у вигляді літери «М». Повний же позначення буде містити ще й крок різьби, тобто 8,10 і так далі.

Виглядати це буде так: М8, М33 і так далі.

Крок різьби

Вище була наведена маркування, наприклад М8. У загальному сенсі ці два символи нерозлучні, так як разом вони позначають крок різьблення.

Кроком називається відстань між двома сусідніми витками. Кожна з окремо взятих плашок має основний крок і додатковий. Всі додаткові кроки завжди менше основного.

Для прикладу, розглянемо крок М12. Основний крок дорівнює значенню 1,75. При вигляді маркування М12 дане значення приймається за замовчуванням. Якщо крок інший, то на корпусі буде вказано який саме. Наприклад, М12 * 1,5, так само може бути значення 1, 0,75 і 0,5.

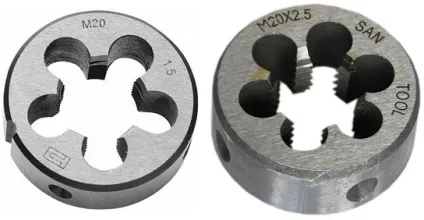

Чим менше цей показник, тим відстань між витками буде менше. На фото видно, що одна і та ж маркування (М20) має різні відстань між витками.

На даний момент існує відразу кілька різних основних кроків, які наведені в таблиці:

ліва плашка

Іноді виникає ситуація, коли необхідна ліве різьблення на трубі. Для цього і існує такий інструмент, як ліва плашка для нарізки різьблення. Треба сказати, що її використання вкрай рідкісне. У більшості випадків така різьблення потрібна тоді, коли елемент постійно перебуває в обертанні.

Пояснити це просто. Ми звикли, що все обертання направлено за годинниковою стрілкою. І якщо гвинт буде правим, то елемент буде постійно розкручуватися.

За зовнішнім виглядом всі подібні ліві інструменти нічим не відрізняються від стандартних. Різниця полягає лише в маркуванні, на лівих завжди стоїть «LH».

трубні плашки

На водопровідній трубі різьблення трохи відрізняється від звичайної, перш за все розмірами. Пов'язано це з тим, що прив'язка йде від дюйма. Тільки є одна заковика. Якщо труба має 10 дюймів, то це не означає, що її діаметр дорівнює 2,54 * 10 = 25,4 мм. Її діаметр буде коло 33 міліметрів. Пов'язано це з тим, що переклад в метричну систему супроводжується додаванням двох товщини стінок.

Щоб такої плутанини не виникало і з плашками, їх почали випускати окремо для водопровідних труб. Відрізнити їх від стандартних досить легко - на корпусі присутній маркування у вигляді латинської літери «G».

Таким чином, виходить, що є Леркі на G1 / 2, G ¾, і так далі.

Взагалі ж трубні інструменти дозволяють виготовити нарізку на трубі з розмірами від G1 / 8 до G2.

Конічні (дюймові) інструменти

Це ті ж, що і в попередньому випадку пристосування. Тільки на трубі роблять не циліндричну різьбу, а конічну. На корпусі є маркування у вигляді літери «К».

Всі подібні вироби, як власне і мітчики, виготовляються з трьох типів стали:

Ці види стали сьогодні використовуються найчастіше. А ось такий вигляд, як Р18, зустрічається досить рідко, але він був дуже поширений за часів СРСР.

Відразу потрібно обмовитися, що всі старі вироби, які мають на своєму корпусі знак якості СРСР, за якістю краще, ніж сучасні.

Правила використання

Для виготовлення гвинта на трубах буде потрібно набір плашок (гост 9740-71), комірець, тобто плашкодержатель, і затиск для труб.

З набору інструментів вибирається та лерка, яка підходить по діаметру і кроку.

Якщо візуально визначити необхідну не вдається, на корпусі, як правило, збоку, є відповідне маркування.

Необхідно не забути і про те, що гвинт може бути як правим, так і лівим.

Сам процес починається з підготовки труби. Для цього з труби знімають фаску, що найлегше зробити напилком. Після цього на обробляється місце наноситься будь-який змазує компонент. Це може бути і рослинне масло, і моторне, і навіть звичайне сало.

Далі плашка для нарізання різьби, яка попередньо повинна бути закріплена в Заклепочники, підноситься до труби. Нею робиться не менше, ніж повних два витка, напрямок яких збігається з напрямком різьблення.

У процесі цієї роботи, другою рукою необхідно зверху натискати на Лерка, щоб та могла врізатися в метал. Як тільки це відбувається, то далі можна продовжувати нагвинчувати до необхідної глибини.

Однак загвинчування не повинно бути односпрямованим. Найкраще робити пару оборотів вперед і хоча б пів обороту назад.

Перевірка роботи здійснюється простим загвинчування гайки потрібного розміру і з потрібним кроком.

Плашки для метричної різьби

Треба сказати, що найбільш якісна і точна нарізка виходить у розрізний плашки. Вона має стопорне кільце, за допомогою якого є можливість регулювання діаметра різьби.

Є і ще один нюанс з трубами. Наприклад, вони можуть мати кілька видів гвинтових з'єднань:

Вперте, тобто коли на сполучаються елементи чиниться постійний велике одностороннє тиск;
Прямокутне, тобто коли на сполучаються елементи знаходяться в русі;
трапецієвидне;
Трикутне.

Будь-який з цих видів виготовляється в послідовності, описаної вище.

Висновок: Як видно, гвинт використовується повсюдно, так як це досить надійний багаторазовий спосіб кріплення. З цієї причини і інструментів, які здатні нарізати різьблення, як зовнішню, так і внутрішню, досить багато. Кожен з них має свої відмінності і свої специфікації застосування. Крім того, кожен з них має свій ГОСТ, який регламентує їх виготовлення.
