Які є різновиди деформаційних швів для фундаменту, їх призначення, фото і відео

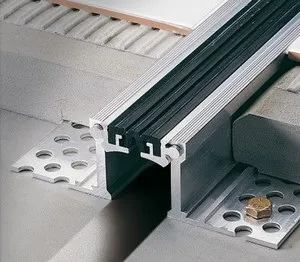

Будинки і споруди, промислового і житлового призначення, за час своєї експлуатації, постійно піддаються різним деформацій. Причому вони, як правило, викликані факторами зовнішнього середовища. Це можуть бути температурні коливання, випадання опадів, а також опади грунту. Вони, в результаті призводять до появи різного роду тріщин і значно знижують терміни експлуатації споруди. З метою попередження появи цих тріщин і деформацій, будівельники застосовують систему профілів деформаційних швів.

Призначення деформаційного шва

Деформаційний шов - це певний розріз в конструкції споруди, що розділяє будівлю на окремі так звані відсіки. При встановленні в конструкцію він надає їй найбільшу міцність, а також герметичність.

В першу чергу цю технологію застосовують в фундаменті. Адже фундамент - основа всієї споруди, причому саме на нього припадає більшість несприятливих чинників середовища.

Здебільшого, дефекти фундаменту з'являються внаслідок різких перепадів температур, нерівномірної усадки грунтових покривів, а також сейсмічних особливостей. Деформаційний шов в фундаменті здатний звести до мінімуму вплив навантажень, викликаних сезонними змінами.

Види деформаційних швів в фундаменті

Для кожного виду несприятливих явищ зовнішнього середовища використовується спеціальний профіль. Даний профіль значно збільшує термін експлуатації споруди. У зв'язку з цим фактом розрізняють кілька видів деформаційних швів в фундаменті:

Осадовий. Такий вид використовується в тому випадку, якщо будинок будується на нестійкою грунті. Він призначений для більш рівномірної усадки будинку. Крім цього, він значно зменшує ризик обвалення споруди, який викликається вологістю ґрунту. Принцип пристрою полягає в наступному: фундамент і сама споруда діляться на певні вузли, деформаційних швом же захищається кожен вузол.
Температурний. Призначений для зменшення впливу різних перепадів температур. Кожну будівництво в обов'язковому порядку захищають таким чином. Це пов'язано з нестійкими кліматичними особливостями. Технології пристрою полягає в наступному: повністю вся споруда ділиться на квадратні відсіки, розмір же їх визначається шляхом розрахунків, при цьому зазори зручніше робити на плиті, де виміри більш чіткі.
Усадковий. Призначений для стін, зроблених з монолітного бетону. За допомогою нього контролюється правильна усадка споруди, а також рівномірний розподіл навантаження на фундамент.
Антисейсмічний. Він робить з фундаменту своєрідну подушку, здатну утримувати сейсмічні коливання незначної сили. Для їх правильної установки потрібно розділити фундамент на кілька односторонніх кубів. Далі, по ребрах таких умовних кубів робляться деформаційні шви, причому вони повинні мати вигляд невеликих відсіків, які захищені гідроізоляційним шаром від попадання вологи і коливання температури.
Комбіновані. Вони з'явилися відносно недавно і призначені для захисту від усіх можливих шкідливих факторів навколишнього середовища. Є універсальними, саме тому в останні роки їх найчастіше використовують в будівельній практиці.

Правила улаштування деформаційних швів

При влаштуванні деформаційних швів, слід дотримуватися певних правил:

виконуються по всій висоті фундаменту, причому сюди включають навіть цоколь;
розміри, а також відстані між ними вибирають після проектних розрахунків, дані показники будуть залежати від матеріалу і конструкції споруди (марка бетону, кількість поверхів і т. д.);
для приватних житлових споруд деформаційні шви виконуються через (15- 30 м.). При цьому враховуються характеристики грунту: меншу відстань застосовується при сильно пучинистих грунтах, а більше - при слабо-пучинистих. У тому випадку, якщо стіни виконуються з деревини, відстань між швами має становити (60-70 м.);
ширина деформаційного шва використовується в межах (10 см.);
в тому випадку, якщо споруда буде великих розмірів, то дані «розриви» у фундаменті виконуються на кордоні частин будинку. Причому виконують їх, як правило, на частинах будинку, що мають різне призначення;
це своєрідний вертикальний розрив в стрічці фундаменту. Дане простір заповнюють необхідними матеріалами: гідроізоляційними або утеплювальними. Такі деформаційні шви робляться в фундаментної плити. Закладають їх за допомогою просмоленого клоччя;

При правильному пристрої деформаційних швів забезпечується їх найкраще виконання поставлених завдань, до яких відносяться: збільшення міцності споруди, зниження впливу негативних факторів зовнішнього середовища, збільшення терміну експлуатації споруди.

Деформаційний шов своїми руками

Деформаційний шов можна виконати і своїми руками. Так, це дуже зручно, якщо ви займаєтеся будівництвом будинку власноруч.

Його пристрій при з'єднанні двох будівель включає в себе ряд етапів:

Біля основної будівлі, споруджується незалежний фундамент. Зазор між двома підставами має становити близько 5 см. З метою отримання такого зазору, перш за все, перед заливкою фундаменту, укладаються дошки, які обгорнуті поліетиленовою плівкою або руберойдом.
При рухливих грунтах, фундамент прибудови необхідно робити трохи нижче основи головною споруди, тобто рівно на величину очікуваної деформації.
У тому випадку, якщо деформаційний шов пов'язує споруди не вище двох поверхів, то тут міжстінний відстань слід робити в 2 см.
Деформаційний шов, зроблений як в фундаменті, так і в стінах необхідно заповнити утеплювачем. Деякий час назад для утеплення користувалися клоччям, в теперішній же час для цього використовують пінополіетилен, мінеральну вату та ін.
Далі, цей шов герметизується. Для цього використовується герметик еластичний або атмосферостійкий.
Останній етап - місце з'єднання закривається декоративними накладками. Причому ці накладки кріпляться до однієї стіни.

Знаючи основні правила і етапи пристрої деформаційних швів в фундаменті, кожна людина зможе зробити свій майбутній будинок максимально міцним. При цьому він буде служити довгі роки.

Бодров Вячеслав Юрійович
