Як зробити великі світлодіодні годинник своїми руками

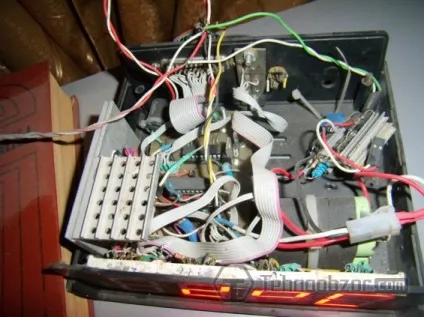

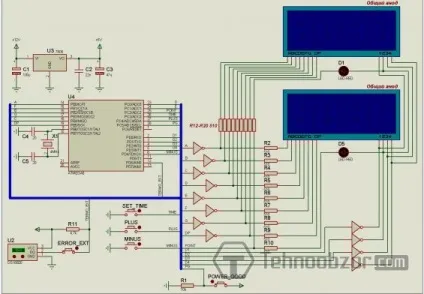

У продажу можна зустріти багато різних моделей і варіантів електронних цифрових годин, але більшість з них розраховані на використання всередині приміщень, так як цифри маленькі. Однак іноді потрібно розмістити годинник на вулиці - наприклад на стіні будинку, або на стадіоні, площі, тобто там, де вони будуть видні на великій відстані багатьма людьми. Для цього і була розроблена і успішно зібрана дана схема великих світлодіодних годин, до яких можна підключити (через внутрішні транзисторні ключі) LED індикатори як завгодно великого розміру. Збільшити принципову схему можна клікнувши по ній:
Опис роботи годин
- Годинники. В даному режимі йде стандартний вид відображення часу. Є цифрова корекція точності ходу годинника.
- Термометр. В цьому випадку пристрій виробляє вимір температури кімнати або повітря на вулиці, з одного датчика. Діапазон від -55 до +125 градусів.
- Передбачений контроль джерела живлення.
- Висновок інформації на індикатор поперемінно - годин і термометра.
- Для збереження налаштувань і установок при пропажі 220В, застосована незалежна пам'ять.
Основою пристрою є МК ATMega8, який прошивають виставляючи фузи згідно з таблицею:

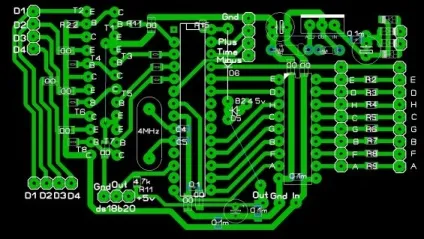

Робота і управління годинами
- режим відображення хвилин і секунд. Якщо в цьому режимі одночасно натиснути на кнопку PLUS і MINUS. то станеться обнуління секунд;
годинника
Утримуючи кнопки PLUS / MINUS робимо прискорену установку значень. Після зміни будь-яких налаштувань, через 10 секунд нові значення запишуться в незалежну пам'ять і будуть прочитані звідти при повторному включенні харчування. Нові настройки вступають в силу по ходу установки. Мікроконтролер відстежує наявність основного харчування. При його відключенні живлення приладу здійснюється від внутрішнього джерела. Схема резервного модуля харчування показана нижче:
Для зменшення струму споживання відключаються індикатор, датчики і кнопки, але сам годинник продовжує відлічувати час. Як тільки напруга мережі 220В з'явиться - всі функції індикації відновлюються.
