Як зробити трубогиб своїми руками, фото, відео інструкція

Трубогиб - це, як випливає з назви, спеціальний інструмент, за допомогою якого проводять згинання різних труб. Трубогиби декількох типів конструкцій завжди можна купити в магазині. Для тих, хто має досвід, пропонуємо інструкцію по самостійному виготовленню такого інструменту.

Потреба у використанні трубогиба під час ремонту виникає завжди. Навіть якщо ви не підозрювали, що такий предмет існує, на ділі ви швидко зрозумієте, наскільки він необхідний. Приводів для користування предметом даного виду може бути маса - від лагодження водопроводу до споруди шпалери для винограду з труб.

Якщо ви не користуєтеся трубогибам дуже часто, а застосовуєте його лише час від часу, то, можливо, вам немає сенсу витрачати на нього гроші в магазині. Таку річ можна зробити і своїми руками.

Труба - це профіль круглої форми, всередині якого по всій довжині знаходиться порожнина. Визначають її використання розміри - це товщина матеріалу стінки і зовнішній діаметр. Те, наскільки стійка буде труба до самих різних навантажень, в основному залежить від того, з якого виду матеріалу вона виготовлена.

Для тих, хто вирішив виготовити трубогиб, найкраще підійдуть труби з металу. В процесі роботи саме вигинання ускладнюється через те, що труба всередині порожня. Через це в точці самого вигину відбувається сплющування матеріалу, тобто його пластична деформація. Це відбувається, якщо проводять простий вигин, чинний, як злам. З цієї причини для труб, які збираються гнути, діє правило. У ньому йдеться: в тому місці, де безпосередньо буде проведений перегин, діаметр самої труби повинен бути не меншим за те, що встановлений для труб даного виду і даної конструкції.

Даний показник знаходиться в прямій залежності від розмірів труб. Норми його наступні:

1. Труби із сталі і з Ø менше 35 мм, стінки яких мають товщини 2 мм повинні мати в місці загину від 5 Ø-ів.
2. Якщо стінки матеріалу мають товщини, що перевищують 2 мм, то в потрібному місці необхідний діаметр в не менше, ніж 3-му варіанті.

Власне вигин може бути різним. Його характеристики - це кут і діаметр. Для кожного різновиду труби визначено свій мінімальний діаметр вигинів.

Трубогиби зобов'язані відповідати набору певних вимог:

1. У тому місці, де вигин максимальний, не повинно з'явитися жодних деформацій
2. Повинен бути дотриманий саме заданий проектом діаметр
3. У нормі згинання проводять виключно в межах однієї площини
4. Роботи по наданню трубі вигину дозволено проводити тільки вручну

Варто зазначити, що перше в даному списку вимога обов'язково до виконання лише тоді, коли трубу гнуть навколо ролика, діаметр якого вже відомий. Він повинен бути забезпечений лузою, розмір діаметра якої збігається з діаметром самої труби. До даного ролику труба повинна бути притиснутою там, де є вигин.

Для того, щоб зігнути трубу навколо взятого ролика, можна скористатися одним з нижченаведених способів:

1. Деталь, яку будуть гнути, одним з її кінців кріплять нерухомо, а потім залишений вільним кінець відводять в сторону вигину.
2. Поверхня оброблюваної деталі обкатують роликом, який накладають на неї зверху крім першого
3. Арбалетний вигин. Під час нього два ролика кріплять на всі боки труби, утворюючи напрямні. На них мають у своєму розпорядженні третій ролик, за рахунок руху якого і здійснюється згинання.

Трубогиб простої конструкції

Якщо вам терміново необхідний трубогиб, за допомогою якого ви плануєте виконати нескладні роботи, але його у вас під рукою немає, можна зробити його самостійно і швидко. Для цього в зручному вам місці на рівній поверхні (неважливо, вертикальна вона або горизонтальна) зміцнюють шаблон.

Шаблон, яким користуються для виготовлення трубогиба, є дошкою, забезпеченою заокругленням по діаметру, яких планують надати вигину труби. При роботі над шаблоном важливо врахувати: його товщина в нормі перевищує діаметр труби приблизно на 10-15 мм.

Починаючи роботу над створенням інструменту, один кінець заготовки під нього затискається в лещатах. До основи кріплять упор там, де починають стикатися сама заготівля-труба і шаблон для інструменту. Для виготовлення цього упору знадобиться брусок з дерева такої товщини, яка більше, ніж діаметр труби. Закріпити на основі упор теж потрібно за правилами. Так, між шаблоном і його поверхнею повинна міститися сама труба.

Далі заготовку з труби під інструмент розміщують між шаблоном і упором. Зафіксувавши її, проводять згинання ручним способом. При цьому головне - це дотриматися заданий кут, який необхідно надати всієї деталі. Іноді трапляється так, що труба, яку гнуть, по своїй довжині занадто мала, щоб було зручно працювати з нею. Тоді для поліпшення умов роботи з нею всередину її каналу з боку, яка знаходиться зовні, можна ввести металеву деталь - прут або більш тонку трубу. З їх допомогою проводити згинання буде легше. Адже чим довшим буде кінець деталі, тим менше сил потрібно буде докласти для проведення всієї роботи.

Трубогиби арбалетної конструкції

Даний тип інструментів включають в себе 2 типу роликів. До першого типу відносяться 2 ролика, які направляють положення оброблюваної труби по краях, одночасно жорстко утримуючи її в потрібному положенні. Третій ролик рухають уздовж матеріалу труби, здійснюючи її згинання.

Для того, щоб конструкція з трьох роликів добре трималася, їх зміцнюють на спеціально сконструйованій рамі. Ті їх роликів, що стануть напрямними, повністю однакові. Їх кріплять з боків. Для того, щоб кріпити на них труби, використовують хомут, розташований на осях роликів. Він дає можливість рухомо зміцнити в лузі деталь.

На підставі всієї конструкції в його центральній частині встановлюють П-подібний профіль. Його кінці-стійки кріплять болтами по краях так, що їх ребра залишаються зверненими всередину. Це дозволить здійснювати напрямок каретки. Стикатися з задає гвинтом каретка буде за допомогою спеціально зробленого п'ятачка з бортиком, наявного на її верхній полиці. Далі каретка разом з роликом закріплюється всередині стійок.

Щоб рухати деталі, які будуть оброблятися, користуються спеціальним домкратом. Він виглядає як гвинт великої довжини і підстава. Ці деталі надійно з'єднуються завдяки різьбленням, які збігаються на обох частинах. Гвинт забезпечується ручкою, за допомогою якої обертати його простіше.

Починаючи процес згинання, оброблювану деталь вставляють в хомути роликів, які забезпечують фіксацію. Потім той, що буде рухатися вздовж, опускають безпосередньо на деталь. Починають обертальні рухи ручкою домкрата. В результаті цього ролик починає перекочуватися по трубі, виробляючи її згинання.

При конструюванні приладу розглянутого типу важливо врахувати, що найкраще підбирати все ролики так, щоб вони мали однакові значення діаметрів. А що фіксують деталі варто розташовувати один від одного на відстані, рівному 3-5 штук діаметрів самих деталей.

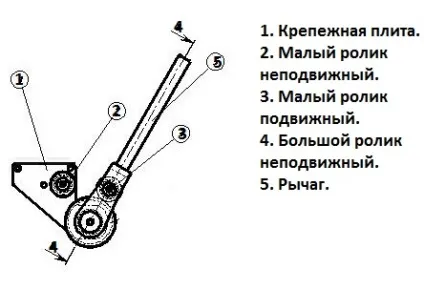

Трубогиби з обкаткою ролика

При самостійному виготовленні простих приладів для згинання труб цілком реально отримати більш універсальну річ. Зазвичай вони складаються з нерухомих котушок, над якими укріплюють важелі і ролики для обкатки. Всі ці складові частини інструменту повинні знаходитися всередині одного каркаса. Він зазвичай робиться з 2 металевих жорстко укріплених стійок. Власне вони і стануть підставою для роликів, які залишаться нерухомими. Такі ролики підбираються з урахуванням зроблених діаметрів одержуваних вигинів. Діаметр останнього буде дорівнювати діаметру ролика.

На важелі, наявному над роликами направляючого типу, зміцнюють ручку для обертання і роблять отвори. У них закріплюють осі для обертання роликів. Далі всі деталі збирають в єдиний механізм, стаціонарні ролики кріплять за допомогою зварювання.

Що знадобиться для виготовлення трубогиба?

Тим, хто бажає зробити нескладний інструмент самостійно, знадобляться:

• фрезер, болгарка, дриль
• плоскогубці, гайкові ключі, зубило, молотки, ножівка, напилок
• апарат для зварювання

Велика частина робіт доступна для будь-якого майстра, але не виключено, що деякі з них все ж доведеться передоручити кваліфікованого фахівця.
