Як зробити своїми руками обхідник іммобілайзера, в тому числі бесьключевой, схеми і установка
Принцип дії і функції іммобілайзера
У ключі запалювання будь-якого сучасного автомобіля знаходиться невеликий транспондер. Це пристрій, що відправляє високочастотний сигнал. Він йде до иммобилайзеру, влаштуванню, вбудованому в замок запалювання автомобіля. Призначення іммобілайзера зводиться до наступного: прийняти сигнал транспондера, обмінятися з ним даними, розпізнати їх, і якщо вони виявляться вірними, зв'язатися з контролером ECU і дозволити йому включити запалювання. Обмін даними між иммобилайзером і автомобільним контролером завжди здійснюється на низькій частоті і по зашифрованому протоколу.
Для чого необхідний обхідник
Вся описана вище система відмінно працює, коли водій знаходиться в машині і двигун запускається за допомогою ключа запалювання. Але коли на автомобіль встановлюється сигналізація з дистанційним запуском двигуна, виникає проблема. Така сигналізація вміє включати запалювання машини і запускати стартер. Але вона не в змозі змусити іммобілайзер автомобіля вимкнути захист, а значить, дистанційний запуск двигуна стає неможливий. Призначення обхідника полягає в тому, щоб не дозволяти иммобилайзеру заважати запуску двигуна, якщо він здійснюється дистанційно.
види пристроїв
Сьогодні існують обхідники двох видів: безключового і з ключем. Переважна більшість пристроїв, які є у продажу - безключового. Самостійне виготовлення таких пристроїв пов'язане з серйозними технічними труднощами, головною з яких є злом зашифрованого низькочастотного протоколу, за яким йде обмін між иммобилайзером і контролером ECU. Тому рядовий автовласник просто купує безключового конструкцію для обходу іммобілайзера в магазині.

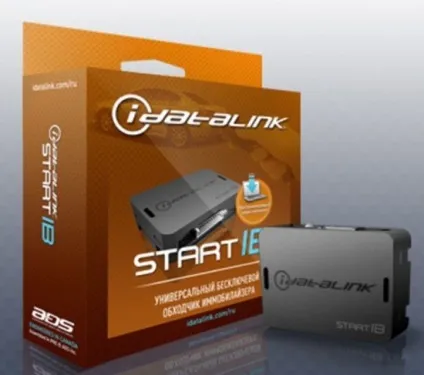

- Хорошим прикладом такого пристрою є iDataLink START-IB, що підходить для автомобілів Honda і Acura. Бесьключевой обхідник iDataLink START-IB для автомобілів Honda
- Є у продажу і універсальні безключового обхідники. Типовим представником цього модельного ряду є FORTIN EVO-ALL, який сумісний майже з трьома тисячами марок автомобілів. Універсальний бесьключевой обхідник FORTIN EVO-ALL
- Що стосується обхідників з ключем, то знайти їх у продажу непросто. Найчастіше автовласники їх роблять самі, і зводиться така переробка до того, щоб витягти з ключа запалювання чіп транспондера і помістити його в кабіну, підключивши до иммобилайзеру або безпосередньо, або через спеціальне реле. Саморобний обхідник іммобілайзера з ключем
Як зробити своїми руками + схема
- З ключа запалювання витягується чіп транспондера (як варіант, можна придбати чистий чіп для свого автомобіля і записати на нього потрібну прошивку за допомогою програматора).
- Прошитий чіп обертається ізоляційною стрічкою, поверх якої намотується 50-70 витків тонкого лакованого мідного дроту. Чіп іммобілайзера, обмотаний лакованої дротом
- Отримана конструкція знову обмотується ізоляційною стрічкою або на неї надівається обрізок ізоляції з товстого дроту. Потім ця трубка злегка нагрівається на вогні. Це робиться для того, щоб домогтися щільного прилягання ізоляції і виключити її зісковзування з чіпа. На чіп надаватися додатковий шматок ізоляції від проводу
- Ізольований чіп обертається поліетиленом і укладається в підходить за розмірами пластикову коробочку, яка закріплюється поруч з замком запалювання. Чіп іммобілайзера обертається поліетиленом і поміщається в коробку
- До кінців лакованого дроту припаиваются невеликі контактні клеми, які потім підключаються до автомобільного реле так, як показано на схемі. Схема підключення саморобного іммобілайзера до автомобільного реле
Недоліки саморобних пристроїв
- Надійність обхідника, виготовленого за схемою, запропонованою вище, залишає бажати кращого.
- Автомобіль, оснащений подібним пристроєм, може заводитися дистанційно, але при цьому може стати легкою здобиччю для автовикрадачів.
Так чи варто взагалі займатися виготовленням саморобних обхідників? Якщо мова йде про просте підключенні транспондера до иммобилайзеру так, як це показано вище, то відповідь швидше ні, ніж так. Автомобіль буде заводитися дистанційно, проте в той же час він отримає величезну діру в системі безпеки, якою легко можуть скористатися зловмисники (адже додатковий захист, яку дає іммобілайзер, по суті, відключається). Так що якщо виникла необхідність поставити обхідник, то краще бесьключевой механізм. Зробити його в домашніх умовах теоретично можливо, однак це навряд чи під силу середньостатистичному автолюбителю, оскільки тут потрібні серйозні знання в області програмування, також необхідно знати протоколи шифрування, що використовуються в даній конкретній моделі автомобіля, а головне - способи розтину цих протоколів. Тому найбільш простим, хоч і витратним варіантом для пересічного автовласника буде похід в найближчий автомагазин і покупка універсального безключового обхідника, сумісного з маркою його автомобіля.
